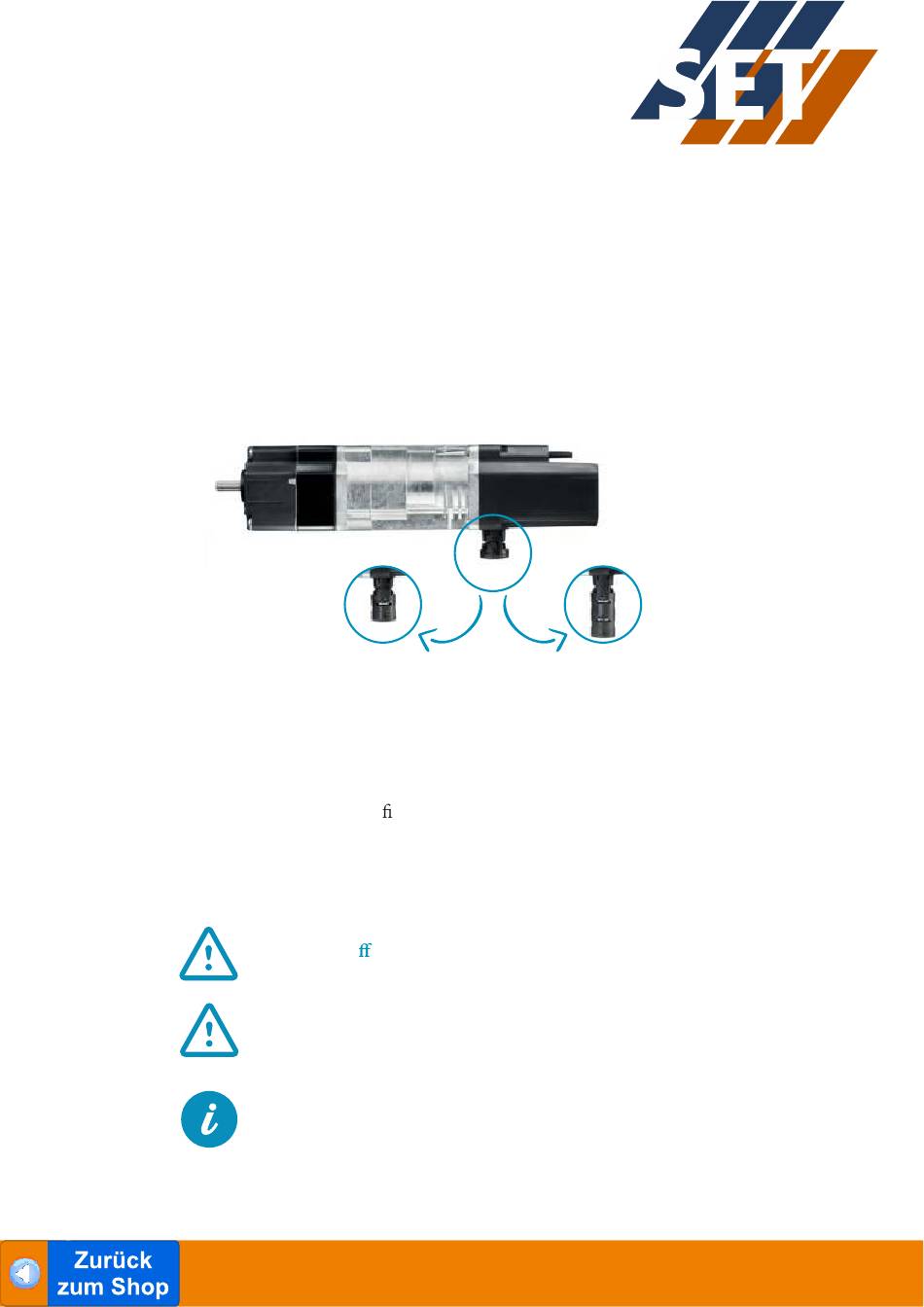

2.2. SCHALTFÜHLER
Der Schaltfühler hat vor allem die Funktion, den Antrieb zu stoppen,
wenn die Außenjalousie das Ende der Aufwärtsbewegung erreicht und
die oberste Lamelle gegen den Schaltfühler drückt.
Der Schaltfühler kann daher für die Bestimmung der oberen Endlage
verwendet werden. In diesem Fall muss sie nicht vom Installateur
eingestellt werden. Zwischen dem Schaltfühler und seiner Abdeckung
können ein oder zwei Schaltfühlerverlängerungen positioniert werden,
um die Endlagen anzupassen:
+ 1 Verlängerung
Natürlich kann eine beliebige obere Endlage auf eine Position unterhalb
dem Schaltfühler eingestellt werden, was zusätzliche Sicherheit bietet
(siehe Kapitel 3.3 Installation des Antriebs
Beachten Sie, dass eine xe obere Endlage des Antriebs eingestellt
werden muss, wenn das Produkt mit z-förmigen Lamellen ausgestattet
ist. In diesem Fall wird der Schaltfühler verwendet, um die Sicherheit
des Trägerprodukts zu gewährleisten.
Stellen Sie sicher, dass der Schaltpilz durch die Lamellen
mittig getro en wird (keine seitliche Kräe auf den
Schaltfühler).
Eine abgerissene Schaltfühlerverlängerung kann den
Antrieb unbrauchbar machen.
Wenn die Außenjalousie bei einer Abwärtsbewegung vo r
Erreichen der unteren Endlage außerordentlich in die
Aufwärtsbewegung wechselt, wird der Antrieb gestoppt, sobald
die Lamellen gegen den Schaltfühler drücken.
