Produktbeschreibung
LED erst nach erfolgter Installation.
Ist im Receiver beim späteren Be-
trieb bereits eine Programmliste
vorhanden, dauert es vom Einste-
cken des Netzsteckers bis zum Auf-
leuchten der Leuchtdiode nur weni-
ge Sekunden.

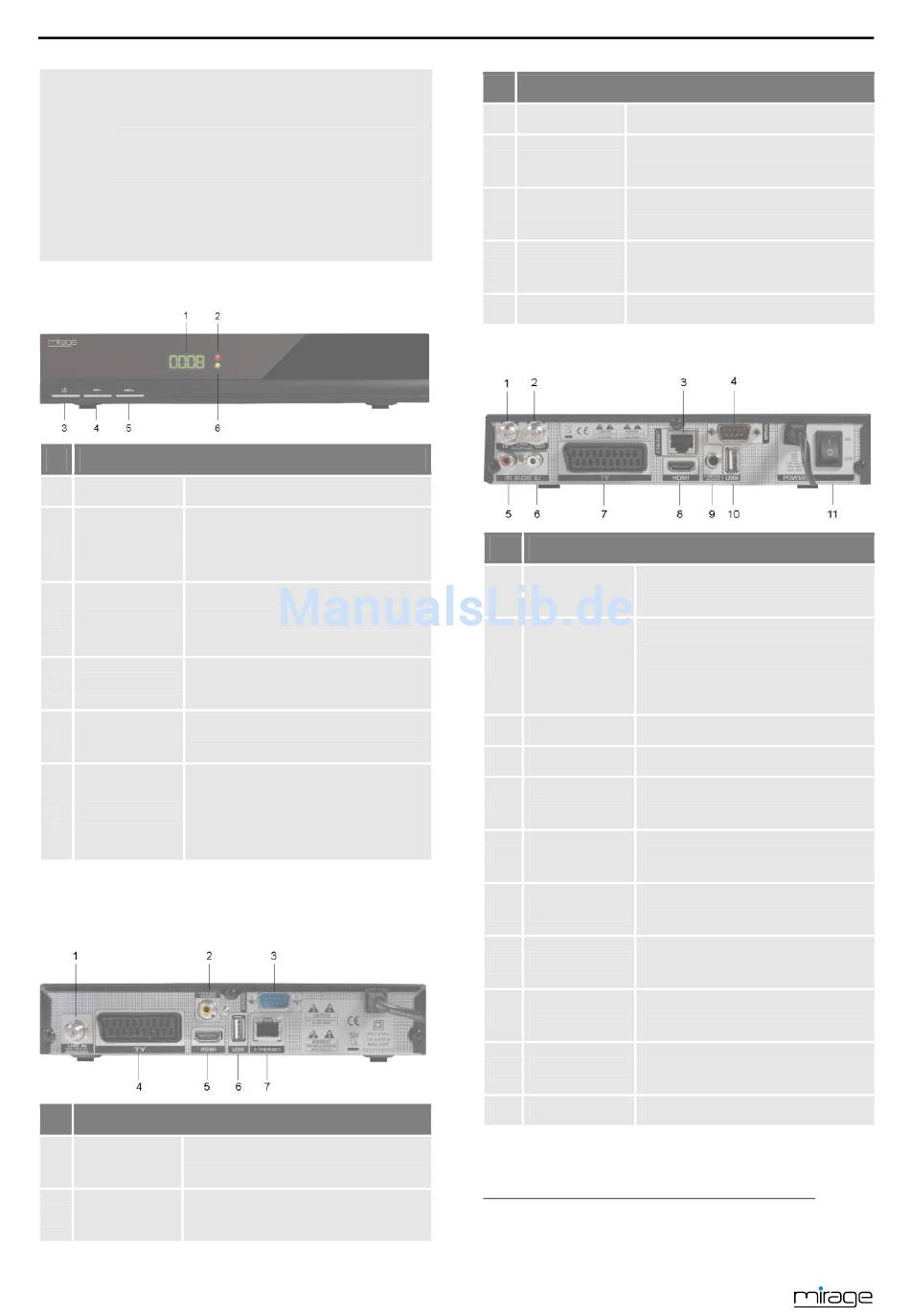

Version II:
Nr. Beschreibung
Display
1
4-stelliges Display
Standby-LED, leuchtet,
2
LED rot
wenn der Receiver im
Standby-Modus ist.
In Standby-Modus schal-
STANDBY
3
ten / in Normalbetrieb
schalten
Zum vorigen Kanal / im
PR-
4
Menü nach unten
Zum nächsten Kanal / im
5
PR+
Menü nach oben
Signal-LED, leuchtet,
wenn am Receiver-
LED grün
6
Ausgang ein Videosignal
zur Verfügung steht.
2.1.2
Geräterückseite
Version I:
Nr. Beschreibung
Anschluss für Satelliten-
1 LNB IN
Antenne
AUDIO OUT
Digitaler Cinch-Audio-
2
DIGITAL
Ausgang
6
Nr. Beschreibung
3 SERVICE
RS232
Scart-Anschluss für Fernseh-
4 TV
gerät (analog)
Digitaler Audio- und Video-
5 HDMI
1
ausgang
0F
Anschluss für externen USB-
6 USB
Datenträger
7 ETHERNET Netzwerk-Anschluss
Version II:
Nr. Beschreibung
Anschluss für Satelliten-
1 LNB IN
Antenne (DVB-S)
Durchgeschleiftes Satelli-
ten-Antennen-Signal zum
2 LNB OUT
Anschluss weiterer Recei-
ver
3 ETHERNET Netzwerk-Anschluss
RS 232
4
Service
AUDIO
Analoges Audiosignal
5
OUT (R)
rechts
AUDIO
6
Analoges Audiosignal links
OUT (L)
Scart-Anschluss für Fern-
7 TV
sehgerät (analog)
Digitaler Audio- und Video-
8 HDMI
ausgang
DIGITAL
Digitaler Cinch-Audio-
9
AUDIO
Ausgang
Anschluss für externen
10 USB
USB-Datenträger
11 ON / OFF
Netzschalter (Ein/Aus)
High Definition Multimedia Interface (engl.), Schnitt-
1
stelle für die volldigitale Übertragung von Audio- und
Video-Daten.
