Membran-Flüssigkeitspumpe NF 100
Zusatzbeschaltung für
bürstenlosen DCB-Motor
C1: Kondensator
1 µF / U
C2: Kondensator
1000 µF / U
L1: Drosselspule
6 µH / I
KNF Flodos BA_NF100_DE_09_067675.docx
Original-Betriebs- und Montageanleitung
Um eine Entstörung nach EN 55011 oder EN 55022 Störaussen-
dung zu gewährleisten, ist dieser Pumpentyp mit bürstenlosem
Gleichstrommotor DCB mit einer Zusatzbeschaltung zu versehen.
Die Zusatzbeschaltung muss so nahe wie möglich am Motor
angebaut werden.
Die Zusatzbeschaltung muss nach folgenden Elektroschema und
den darin definierten Bauteilen aufgebaut sein, um eine Dämpfung
in der geforderten Grösse zu erreichen.
> 30 V
N
> 30 V
N
Optimale Beschaltung
> 1.5 A
N

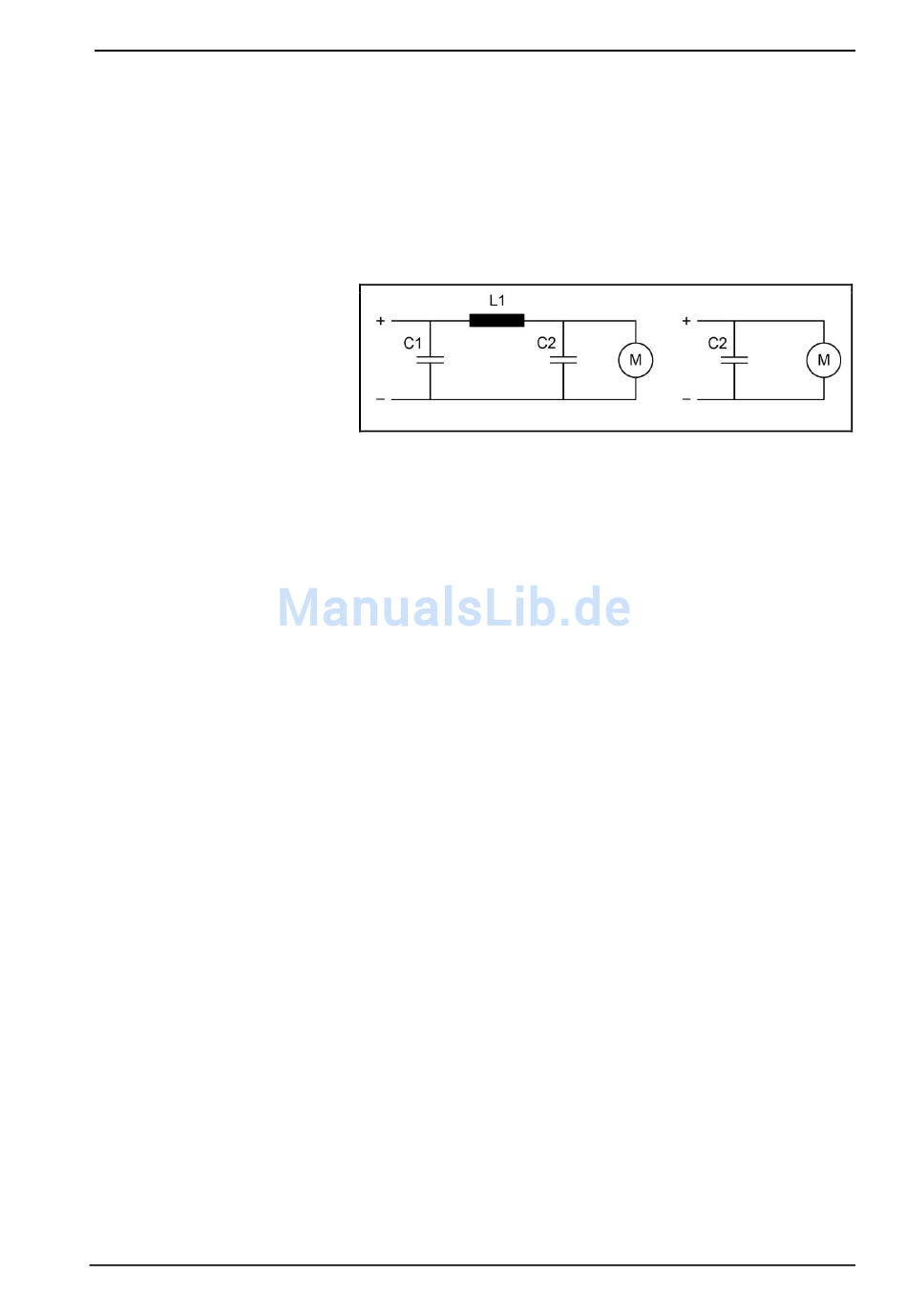

Fig. 11: Zusatzbeschaltung
Montage und Anschluss
Ausreichende Beschaltung
16
