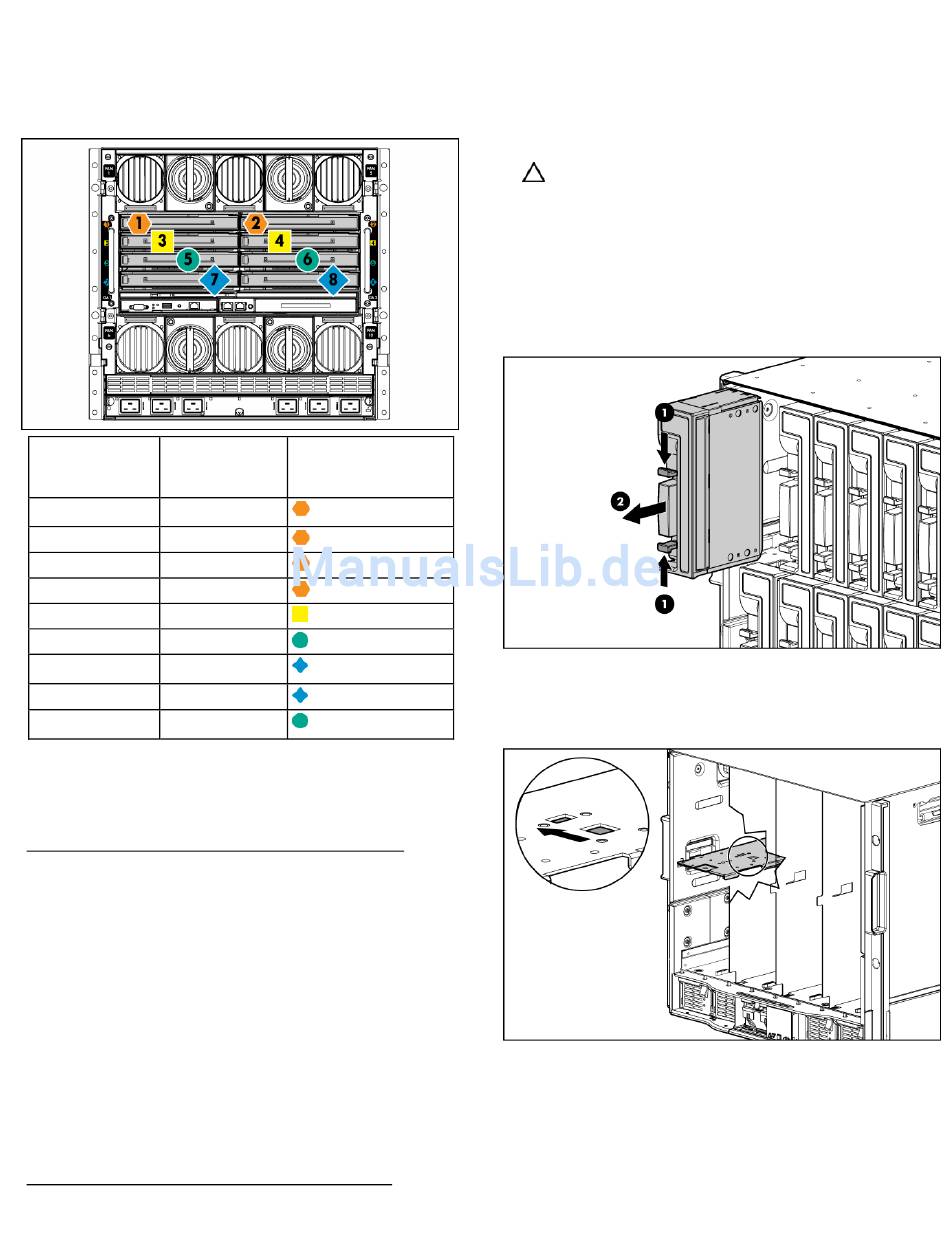

Belegung der Verbindungsmodule
Um Netzwerkverbindungen für bestimmte Signale zu
unterstützen, installieren Sie Verbindungsmodule in den
Einschüben, die jeweils den Signalen der integrierten NIC
oder Mezzanine Card entsprechen.
Server Blade-
Verbindungs-
Signal
moduleinschub
NIC 1 (integriert)
1
NIC 2 (integriert)
2
NIC 3 (integriert)
1
NIC 4 (integriert)
2
Mezzanine Card 1 3 und 4
Mezzanine Card 2 5 und 6
7 und 8
Mezzanine Card 3 7 und 8
5 und 6
Einzelheiten zur Portbelegung finden Sie auf dem
Installationsposter des HP BladeSystem-Gehäuses
oder im Setup- und Installationshandbuch zum
HP BladeSystem-Gehäuse auf der HP Website
(http://www.hp.com/go/bladesystem/documentation).
Herstellen einer Verbindung
mit dem Netzwerk
Damit das HP BladeSystem eine Verbindung zum
Netzwerk herstellen kann, muss jedes Gehäuse mit
Netzwerkverbindungsmodulen zur Verwaltung der
Signale zwischen den Server Blades und dem externen
Netzwerk konfiguriert werden.
Für HP BladeSystem c-Class-Gehäuse sind die folgenden
beiden Arten von Verbindungsmodulen verfügbar:
Pass-Through-Module und Switch-Module. Weitere
Informationen über Verbindungsmodul-Optionen finden
Sie auf der HP Website
(http://www.hp.com/go/bladesystem/interconnects).
Kennzeichen der
Verbindungs-
modul einschübe
Installieren eines Server Blade
Das HP BladeSystem c7000-Gehäuse wird mit vier
Komponentenfächern zur Aufnahme von Geräten halber
Höhe geliefert. Um ein Gerät voller Höhe zu installieren,
entfernen Sie das Komponentenfach und die zugehörigen
Leerblenden.
ACHTUNG: Um eine unzureichende Kühlung und
Schäden durch Überhitzung zu vermeiden, darf der
Server Blade oder das Gehäuse nur in Betrieb
genommen werden, wenn alle Festplattenlaufwerks-
und Geräteeinschübe mit einer Komponente oder
einer Leerblende belegt sind.
So installieren Sie einen Server Blade:
Entfernen Sie die Leerblende.
1.
Entfernen Sie die drei angrenzenden Leerblenden, um
2.
Zugriff zum Komponentenfach zu erhalten.
Schieben Sie die Komponentenfachverriegelung nach
3.
links, um sie zu öffnen.
