Netzwerk und Anschluss Schirmung

6.7.1 Gruppenstruktur

Gruppenstruktur beim System MATRIX 2000
Netzwerk
FläktGroup DC-2008-0402-DE 2018-05/R8 • Änderungen vorbehalten
In diesem Kapitel finden Sie Informationen über das MATRIX.Net und
den richtigen Aufbau des Netzwerks.
Das MATRIX.Net ist ein Netzwerk, mit dem die verschiedenen Komponenten des
FläktGroup Regelungssystems (Netzwerk-Teilnehmer) durch einen Datenbus
verbunden werden. Über diesen werden alle zur Steuerung und zur Regelung notwen-
digen Informationen zwischen den Teilnehmern ausgetauscht.
Netzwerk-Teilnehmer können sein:
– Regler
– Bediengeräte
– Globale Module
– Zentrale Schaltuhr
– LON-Schnittstellen
– WEB-Schnittstelle
– Servicesoftware.
Eine Gruppe besteht aus mindestens 2 und maximal 20 Teilnehmern (Bedien-gerät,
16 Luftbehandlungsgeräte, Ventil-Modul, DV-Modul, LON-Modul).
So bilden z. B. ein Bediengerät und ein Regler/Gerät eine Gruppe.
Aber auch ein LON-Modul und ein Regler/Gerät stellen eine Gruppe dar.
Bei Geräten mit MATRIX 3000 und MATRIX 4000 kann das Bediengerät durch ein
Globales Modul, z. B. MATRIX.LON, ersetzt werden, sodass diese auch eine Gruppe
bilden.

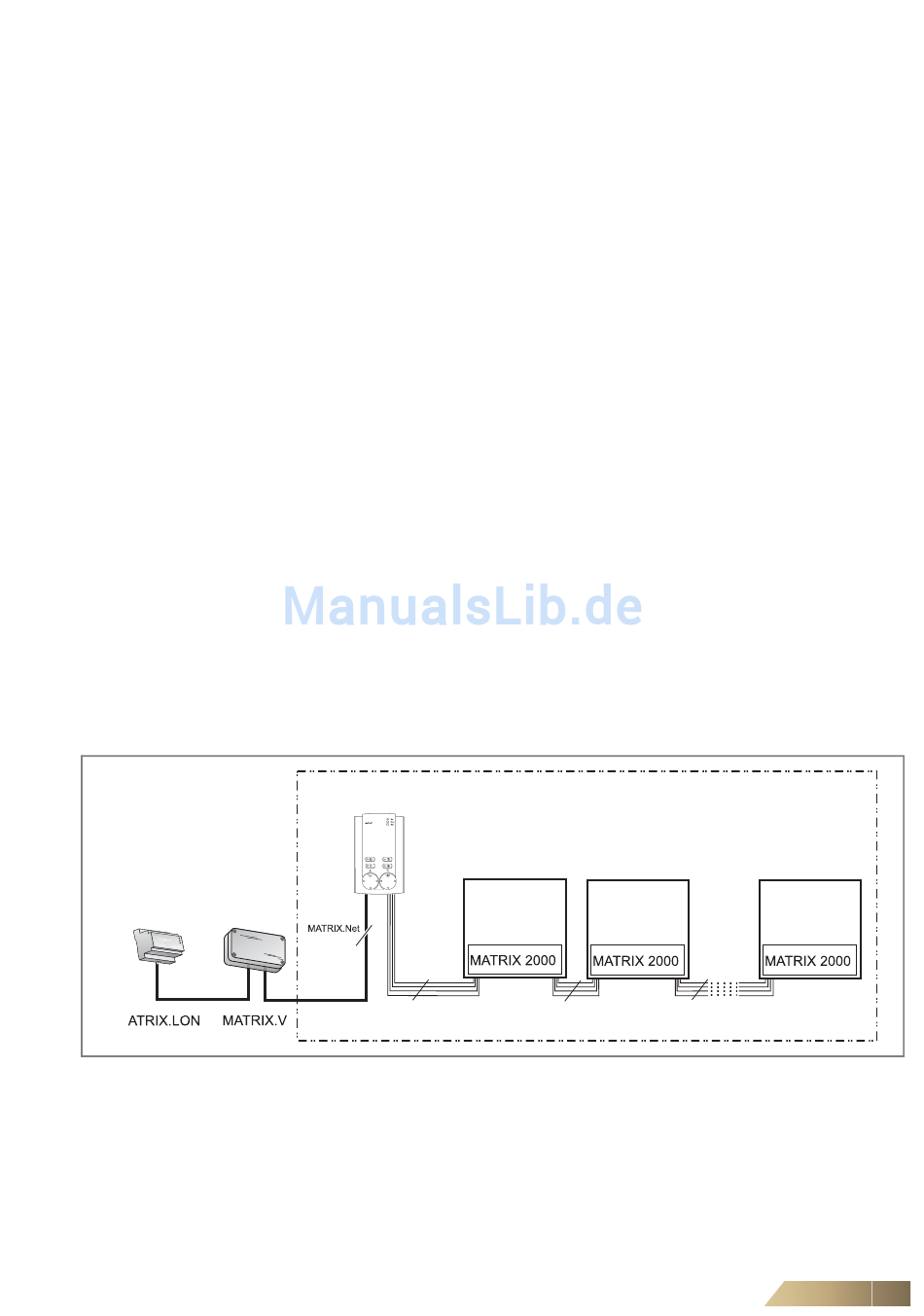

Mit dem System MATRIX 2000 kann, wie in Abb. 6-34 exemplarisch gezeigt, eine
Gruppe gebildet werden.
max. 1 Bediengerät
4-10 Adern
Abb. 6-34: Gruppenstruktur mit dem Reglertyp MATRIX 2000
Die Vergabe der Gruppenadresse erfolgt über den Schalter für Gruppenadresse am
Bediengerät – vergleichen Sie dazu in der Betriebsanleitung „MATRIX Bediengeräte"
das Kapitel „Inbetriebnahme und Test".
Die Zuordnung der Module (MATRIX.V, MATRIX.LON) erfolgt
bei MATRIX.V über den Schalter für die Gruppenadresse bzw. bei MATRIX.LON über
Software – vergleichen Sie dazu das jeweilige
Kapitel „Inbetriebnahme und Test" in dieser Betriebsanleitung bzw. der Betriebsanlei-
tung für „MATRIX.LON".
Der Anschluss des Netzwerkes MATRIX.Net erfolgt am Bediengerät.
Gerät 1 Gerät 2
4-7 Adern
Elektrischer Anschluss
Gruppe
Gerät 16
4-7 Adern
