Anschluss Der Steuerleitungen - DencoHappel Multi Flair Betriebsanleitung

Elektrischer Anschluss

6.6.2 Anschluss der Steuerleitungen

2
3
95
96
97
98
99
32
33
34
35
36
37
38
40
4
42
43
44
45
46
47
48
STV
STV
STV2
STV2

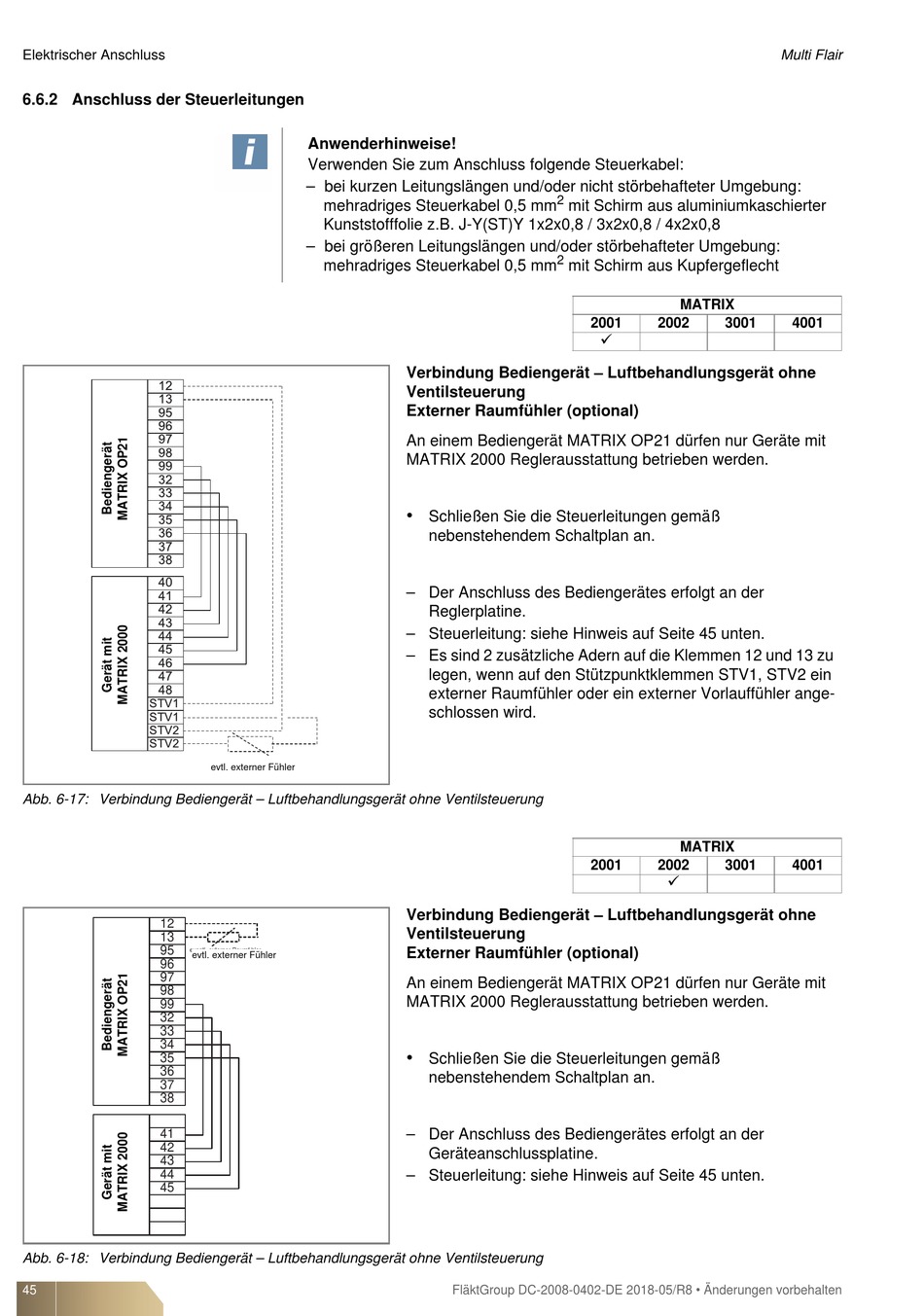

Abb. 6-17: Verbindung Bediengerät – Luftbehandlungsgerät ohne Ventilsteuerung
12
13
95
eventl. externer Raumf hler
evtl. externer Fühler
96
97
98
99
32
33
34
35
36
37
38
41
42
43
44
45
Abb. 6-18: Verbindung Bediengerät – Luftbehandlungsgerät ohne Ventilsteuerung
45
Anwenderhinweise!
Verwenden Sie zum Anschluss folgende Steuerkabel:
– bei kurzen Leitungslängen und/oder nicht störbehafteter Umgebung:
mehradriges Steuerkabel 0,5 mm
Kunststofffolie z.B. J-Y(ST)Y 1x2x0,8 / 3x2x0,8 / 4x2x0,8
– bei größeren Leitungslängen und/oder störbehafteter Umgebung:
mehradriges Steuerkabel 0,5 mm
eventl. externer
evtl. externer Fühler
Raumfühler oder
2
mit Schirm aus aluminiumkaschierter
2
mit Schirm aus Kupfergeflecht
Verbindung Bediengerät – Luftbehandlungsgerät ohne
Ventilsteuerung
Externer Raumfühler (optional)
An einem Bediengerät MATRIX OP21 dürfen nur Geräte mit
MATRIX 2000 Reglerausstattung betrieben werden.
•
Schließen Sie die Steuerleitungen gemäß
nebenstehendem Schaltplan an.
– Der Anschluss des Bediengerätes erfolgt an der
Reglerplatine.
– Steuerleitung: siehe Hinweis auf Seite 45 unten.
– Es sind 2 zusätzliche Adern auf die Klemmen 12 und 13 zu
legen, wenn auf den Stützpunktklemmen STV1, STV2 ein
externer Raumfühler oder ein externer Vorlauffühler ange-
schlossen wird.
Verbindung Bediengerät – Luftbehandlungsgerät ohne
Ventilsteuerung
Externer Raumfühler (optional)
An einem Bediengerät MATRIX OP21 dürfen nur Geräte mit
MATRIX 2000 Reglerausstattung betrieben werden.
•
Schließen Sie die Steuerleitungen gemäß
nebenstehendem Schaltplan an.
– Der Anschluss des Bediengerätes erfolgt an der
Geräteanschlussplatine.
– Steuerleitung: siehe Hinweis auf Seite 45 unten.
FläktGroup DC-2008-0402-DE 2018-05/R8 • Änderungen vorbehalten
MATRIX
2001 2002 3001

MATRIX
2001 2002 3001

Multi Flair
4001
4001
