Elektrischer Anschluss
!
'#
'$
'%
'&
''
!
!!
!"
!#
!$
!%
!&
'#
'$
'%
'&
''

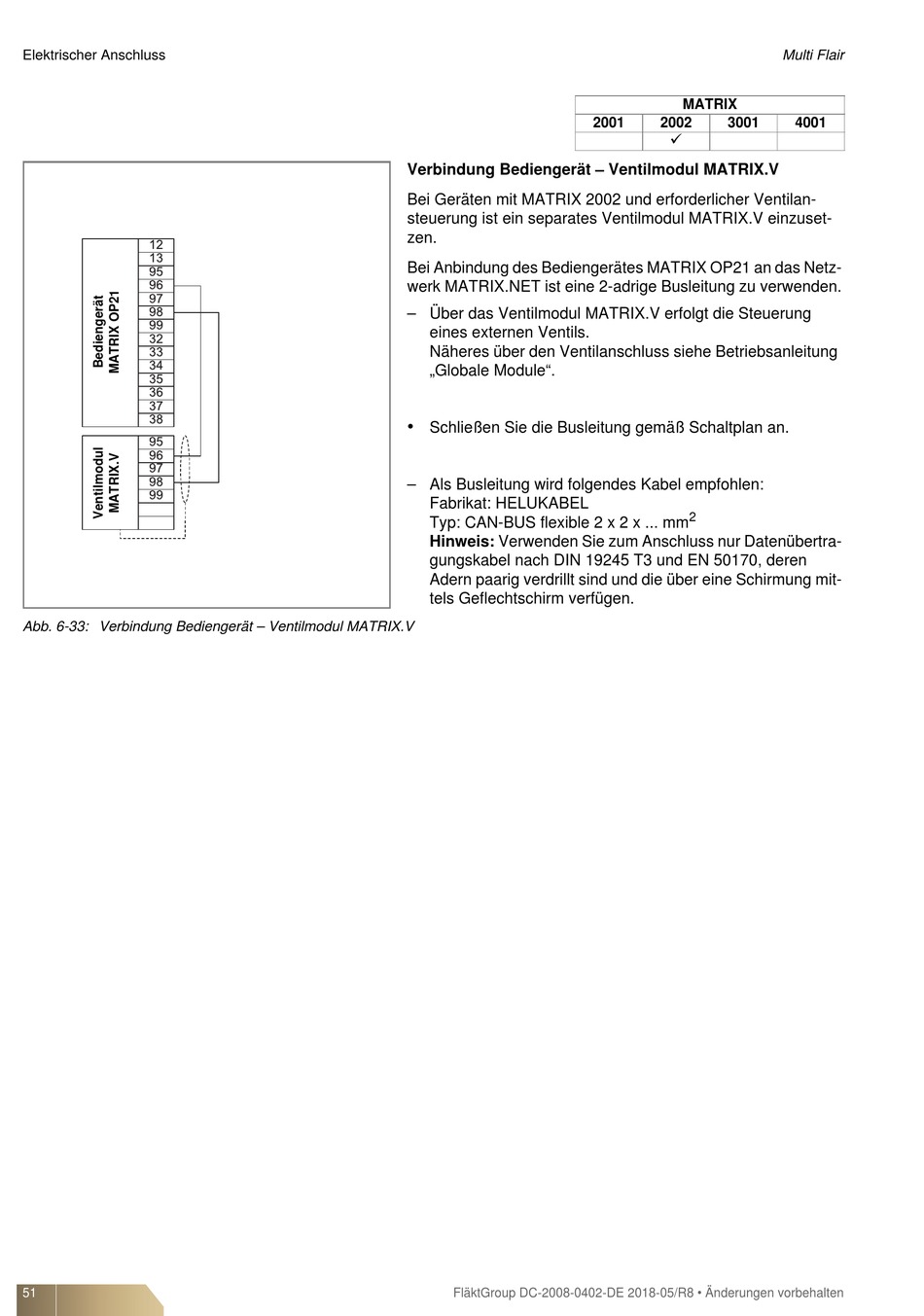

Abb. 6-33: Verbindung Bediengerät – Ventilmodul MATRIX.V
51
Verbindung Bediengerät – Ventilmodul MATRIX.V
Bei Geräten mit MATRIX 2002 und erforderlicher Ventilan-
steuerung ist ein separates Ventilmodul MATRIX.V einzuset-
zen.
Bei Anbindung des Bediengerätes MATRIX OP21 an das Netz-
werk MATRIX.NET ist eine 2-adrige Busleitung zu verwenden.
– Über das Ventilmodul MATRIX.V erfolgt die Steuerung
eines externen Ventils.
Näheres über den Ventilanschluss siehe Betriebsanleitung
„Globale Module".
•
Schließen Sie die Busleitung gemäß Schaltplan an.
– Als Busleitung wird folgendes Kabel empfohlen:
Fabrikat: HELUKABEL
Typ: CAN-BUS flexible 2 x 2 x ... mm
Hinweis: Verwenden Sie zum Anschluss nur Datenübertra-
gungskabel nach DIN 19245 T3 und EN 50170, deren
Adern paarig verdrillt sind und die über eine Schirmung mit-
tels Geflechtschirm verfügen.
