6.5.8 Anschluss mehrerer Luftbehandlungsgeräte 230 V an ein Potentiometer 950EC1
Multi Flair 1
Zwischenk-
lemmen-
kasten
981.881
Potentiometer 950EC1

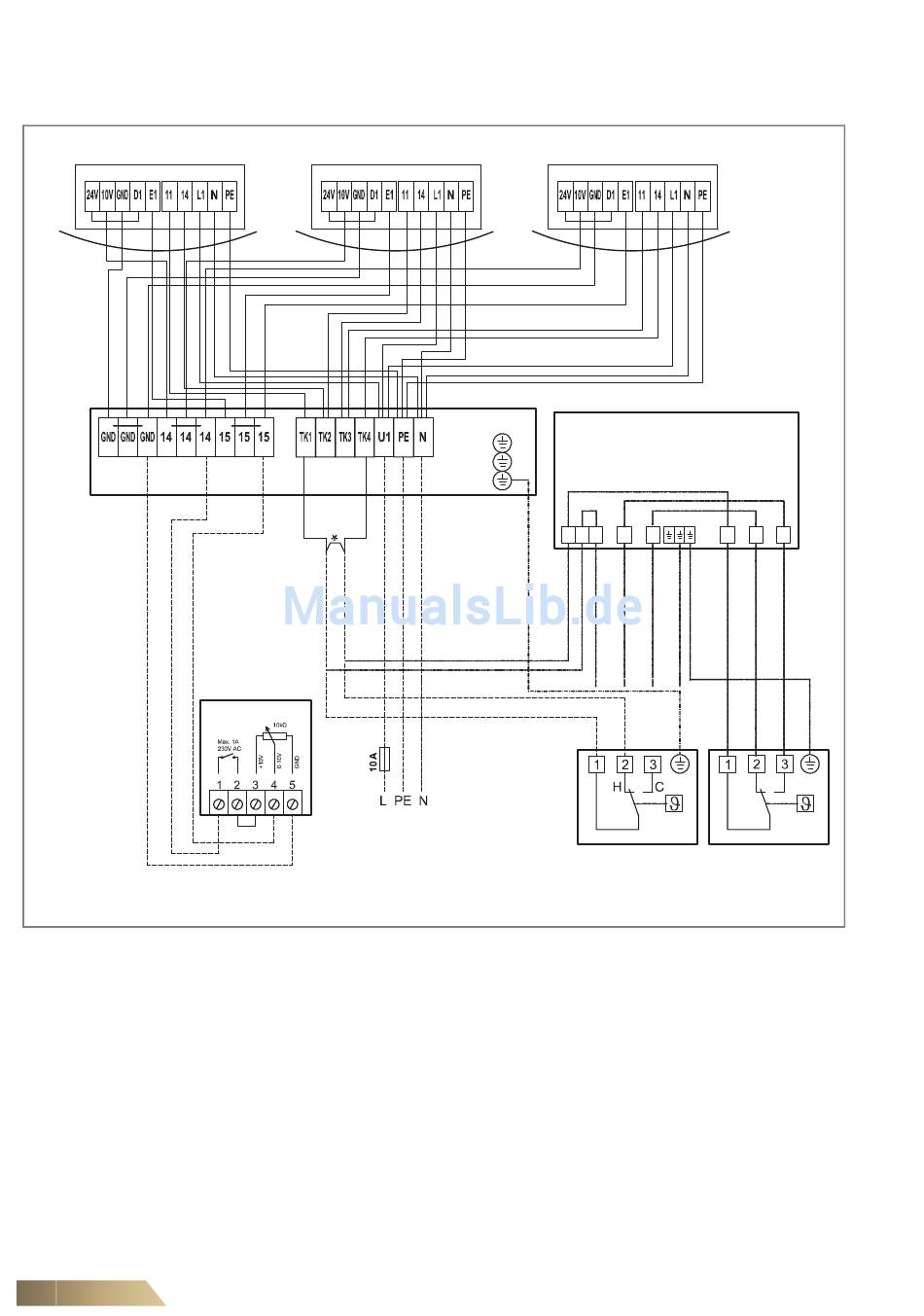

Abb. 6-14: Anschluss mehrerer Luftbehandlungsgeräte 230 V an ein Potentiometer 950EC1
43
Multi Flair 2
Einspeisung
230 V
– Max. 4 Luftbehandlungsgeräte sind über Zwischenklemmenkasten 981.881 an ein
Potentiometer 950EC1 anschließbar.
– Die Thermokontakte sind in Reihe zu schalten.
– Ohne Anschluss eines Raumthermostaten sind die Klemmen TK1-4 im Zwischenk-
lemmenkasten 981.881 zu brücken.
– Max. Absicherung 10 A.
Multi Flair 3
Bauseitiger Klemmenkasten bei Anschluss
eines Anlegethermostaten erforderlich
(bei Geräten für Heiz- oder Kühlbetrieb)
thermostat
(Zubehör)
FläktGroup DC-2008-0402-DE 2018-05/R8 • Änderungen vorbehalten
Multi Flair
Raum-
Anlege-
thermostat
(Zubehör)
