Hydraulischer Anschluss
1
2

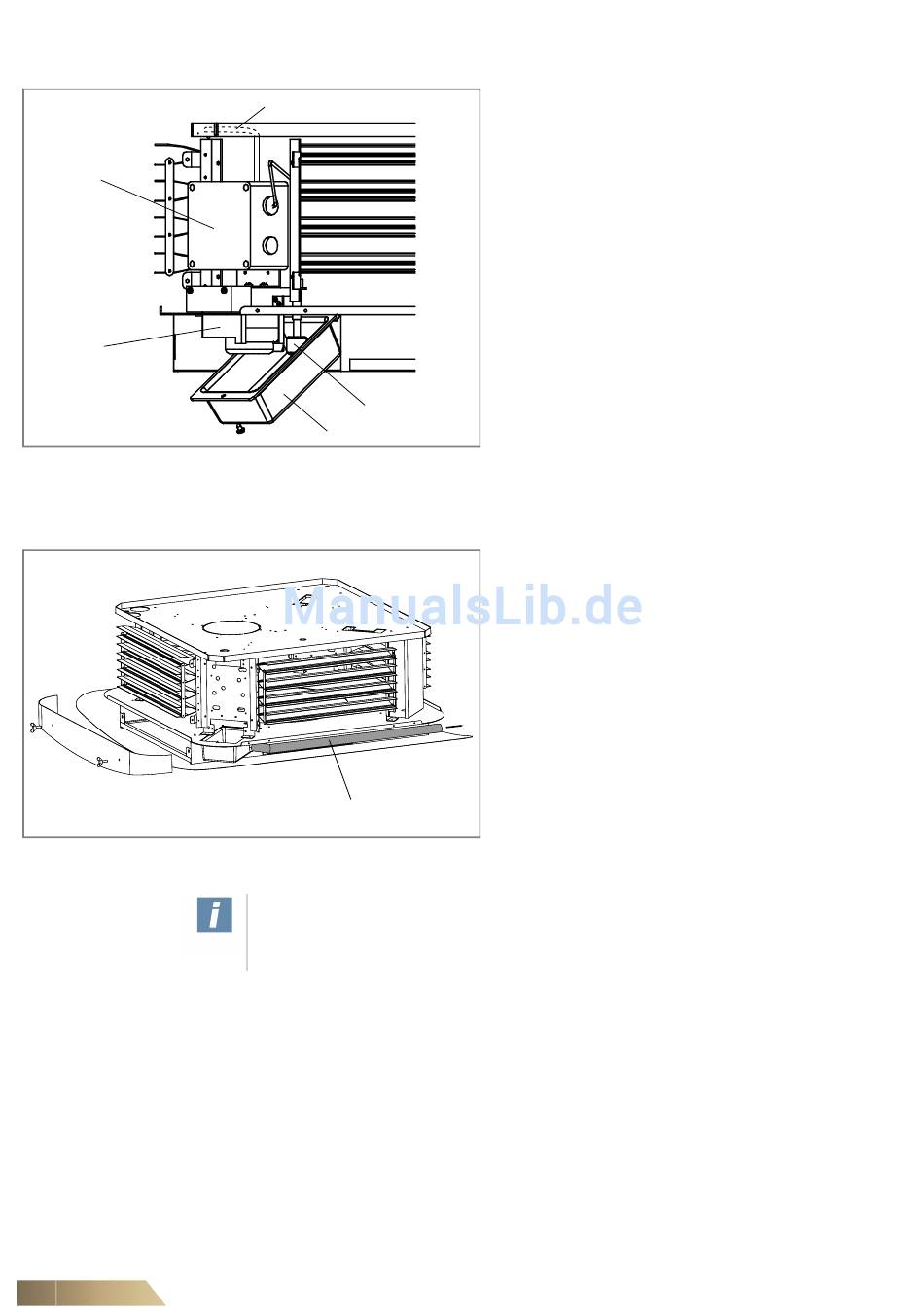

Abb. 5-3: Kondensatpumpe (Zubehör)
5.3.2 Kondensatanschluss für Kühlgeräte ohne Kondensatpumpe
Abb. 5-4: Bauseitiger Kondensatanschluss
30
5
3
4
1
Anwenderhinweise!
Der Anschlussschlauch ist mit leichtem Gefälle zu verlegen ("Sackbildung" vermei-
den).
Pos. 1: Pumpensteuerung (SKP)
Pos. 2: Kondensatpumpe
Pos. 3: Schwimmerschalter
Pos. 4: Pumpensumpfwanne
Pos. 5: Druckschlauch Pumpe Länge: 1,5 m;
Innendurchmesser: 6 mm
Pos. 1: Kondensatablaufschlauch Länge: 1 m,
Innendurchmesser: 16 mm
FläktGroup DC-2008-0402-DE 2018-05/R8 • Änderungen vorbehalten
Multi Flair
