Multi Flair
6.5.5 Anschluss mehrerer Luftbehandlungsgeräte 230 V an ein Schaltgerät 985.450
Multi Flair 1
L T
P T
N
1 K
E K
Zwischenklemmen-
kasten 981.840

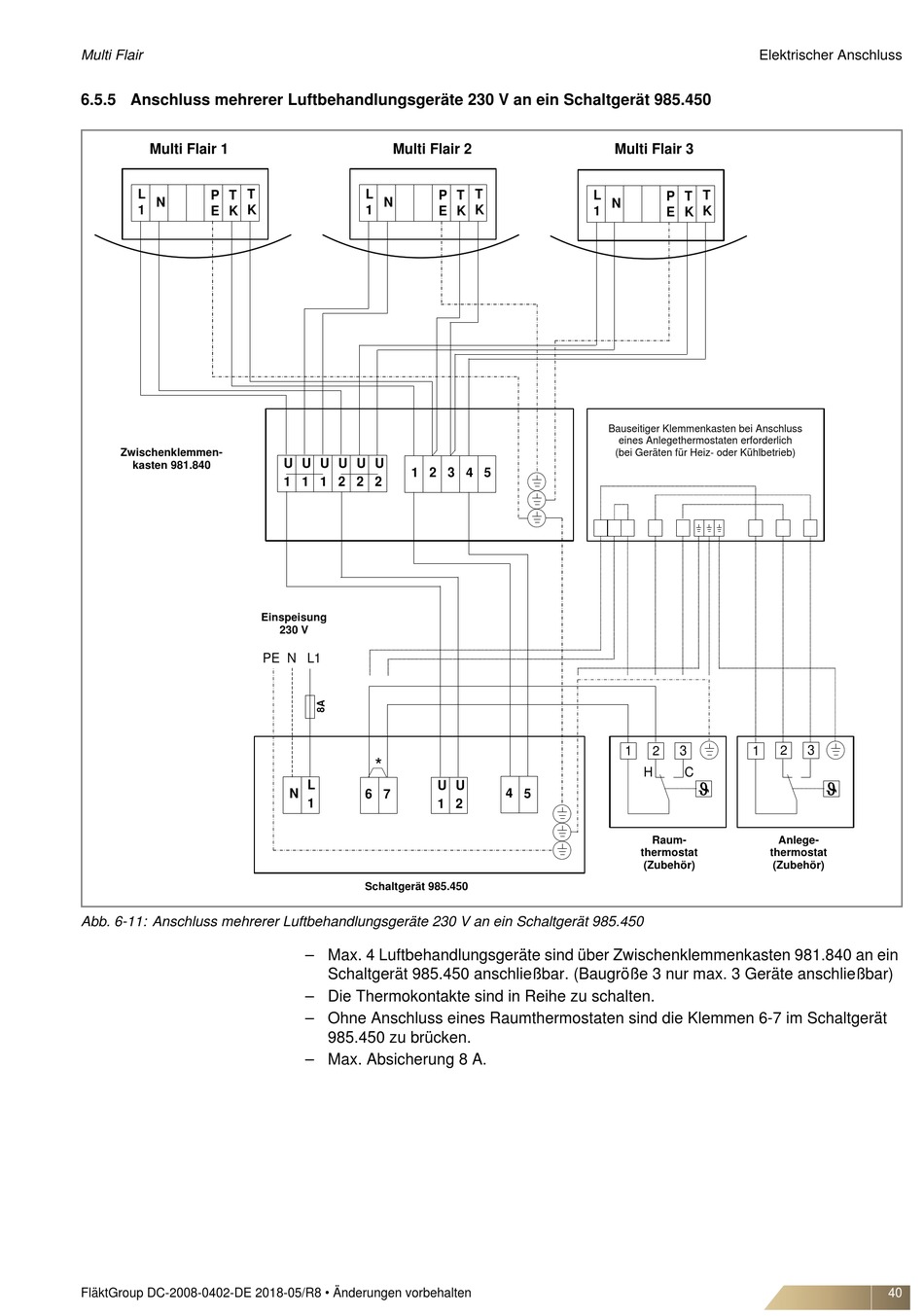

Abb. 6-11: Anschluss mehrerer Luftbehandlungsgeräte 230 V an ein Schaltgerät 985.450
FläktGroup DC-2008-0402-DE 2018-05/R8 • Änderungen vorbehalten
Multi Flair 2
L
N
1
U U U U U U
1 2
1 1 1 2 2 2
Einspeisung
230 V
PE N L1
*
L
N
6 7
1
Schaltgerät 985.450
– Max. 4 Luftbehandlungsgeräte sind über Zwischenklemmenkasten 981.840 an ein
Schaltgerät 985.450 anschließbar. (Baugröße 3 nur max. 3 Geräte anschließbar)
– Die Thermokontakte sind in Reihe zu schalten.
– Ohne Anschluss eines Raumthermostaten sind die Klemmen 6-7 im Schaltgerät
985.450 zu brücken.
– Max. Absicherung 8 A.
T
P T L
K
E K 1
Bauseitiger Klemmenkasten bei Anschluss
3 4 5
U U
4 5
1 2
Elektrischer Anschluss
Multi Flair 3
T
P T
N
K
E K
eines Anlegethermostaten erforderlich
(bei Geräten für Heiz- oder Kühlbetrieb)
1 2 3 1 2
H C

Raum- Anlege-
thermostat thermostat
(Zubehör) (Zubehör)
3

