8.5 Vor der Kühlperiode
8.5.1 Funktion der Kondensatpumpe überprüfen
8.6 Nachträglicher Anbau der Filtereinheit
2
1
6

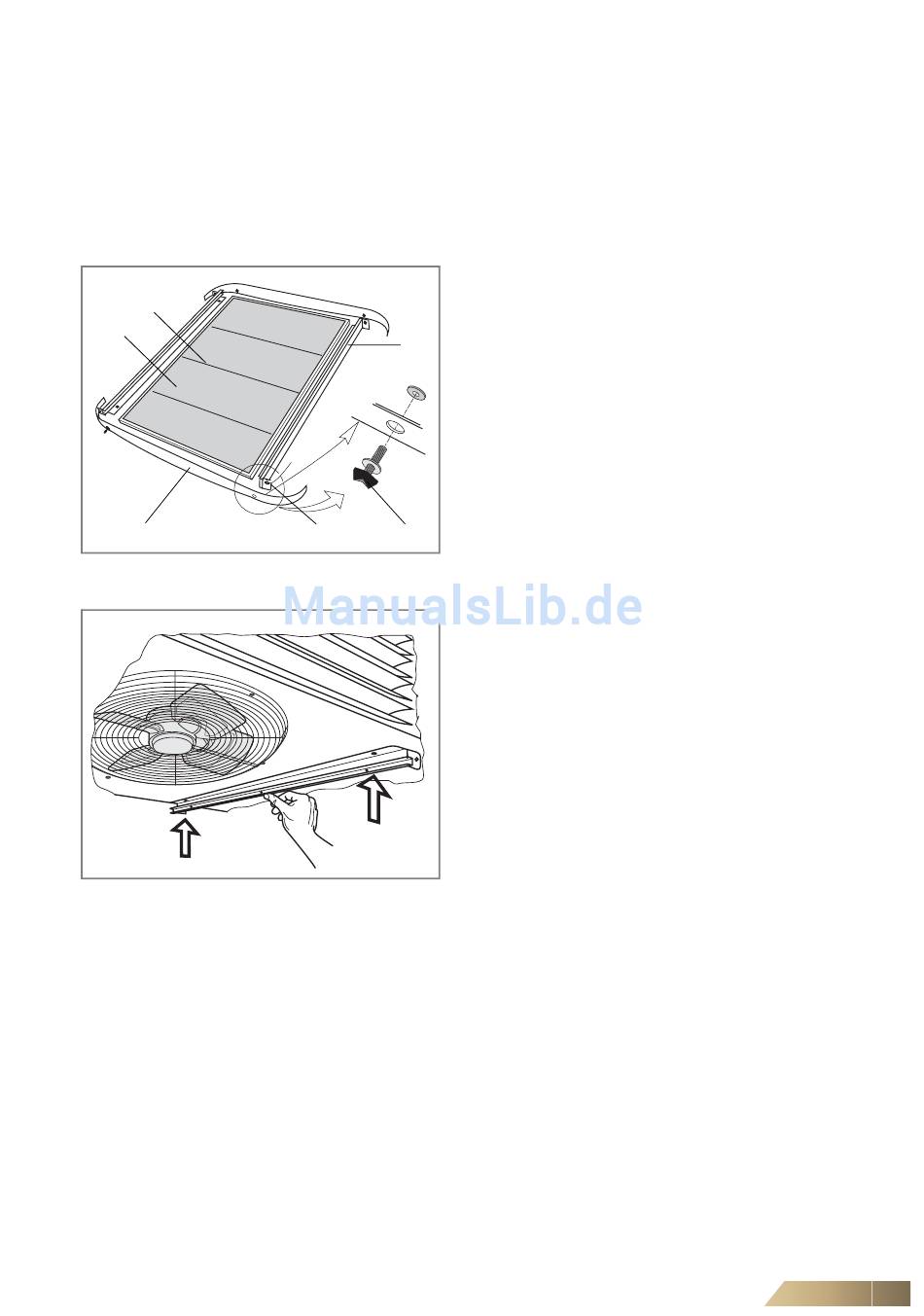

Abb. 8-4: Filtereinheit
Abb. 8-5: Montage der Führungsschiene
FläktGroup DC-2008-0402-DE 2018-05/R8 • Änderungen vorbehalten
•
Überprüfen Sie die Kondensatpumpe, wie unter Kapitel 7.3 Seite 66 beschrieben.
Pos. 1: Filterkassette mit Filtermatte
Pos. 2: querstehende Drahtbügel (Drahtbügel zur Geräteseite
Pos. 3: 2 Führungsschienen
3
Pos. 4: 4 Flügelschrauben
Pos. 5: Einziehmutter
Pos. 6: 2 Filterblenden
5 4
Die Filtereinheit wird an die Geräteunterseite montiert:
•
•
•
•
gerichtet)
Führungsschienen an Geräteunterseite anschrauben
(Löcher sind vormontiert, Blechschrauben 4,8 x 9,5 mm
liegen bei).
Filtermatte mit Drahtbügel zur Geräteinnenseite zeigend
einschieben.
Flügelschrauben durch die Filterblende stecken.
Filterblende durch eindrehen der Flügelmuttern in die Ein-
ziehmutter befestigen.
