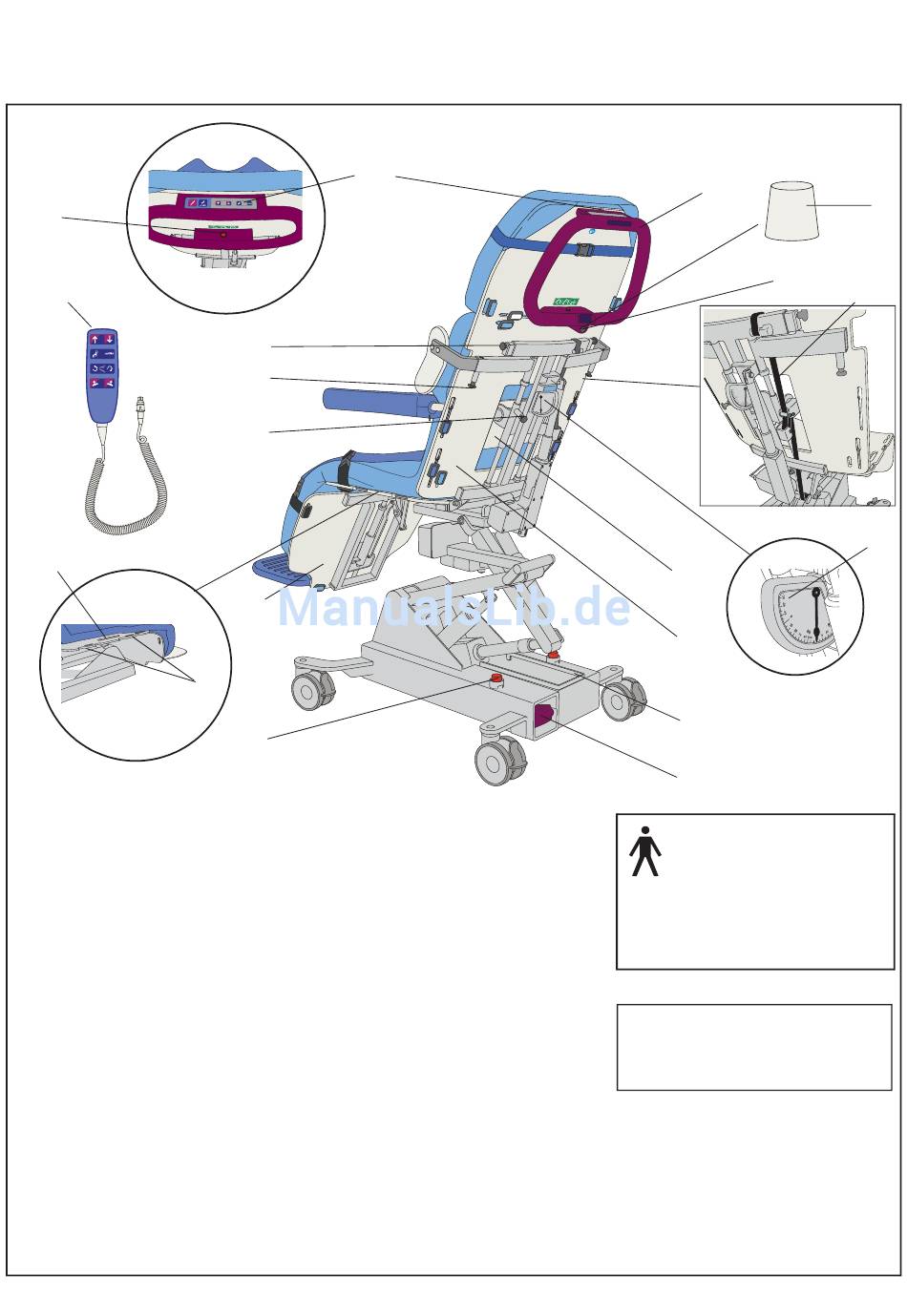

Rückansicht
11
18
7
13
1 Transportgriff
2 Anschlussstelle für das
Handbedienungskabel
3 Schutzstopfen*
(für die Anschlussstelle des
Handbedienungskabels)
4 Armstützengurt
5 Neigungswinkelanzeige
6 Lendenwirbelstütze
7 Rückenstütze
8 Klemmschutzstange
9 Batterie*
10 Not-Aus-Schalter (x2)
11 Auslöseknopf Kipptisch
12 Unterschenkelauflage
13 Seitlicher Transportgriff (x2)
19
17
16
15
12
14
10
14 Befestigungsschlitz (x4)
(für Drainagebeutel etc.,etc.)
15 Federschloss (zur
Höhenverstellung der
Armstütze)
16 Federschloss (x2)
(zur Weitenverstellung
der Schulterstütze)
17 Federschloss (x2)
(zum Umklappen der
Schulterstütze)
18 Handbedienung mit Kabel*
19 Bedienfeld
* = abnehmbare Komponente
9
1
2
6
7
8
9
Gesamtes Produkt
Nutzungsteil: Typ B
Schutz vor
elektrischem Schlag
gemäß IEC 60601-1.
Mitgelieferte Zusatzartikel:
•
eine zusätzliche Batterie
mit Batterieladegerät
3
4
5
