Nummerierung von
Verbindungsmoduleinschüben
und Gerätezuordnung
•

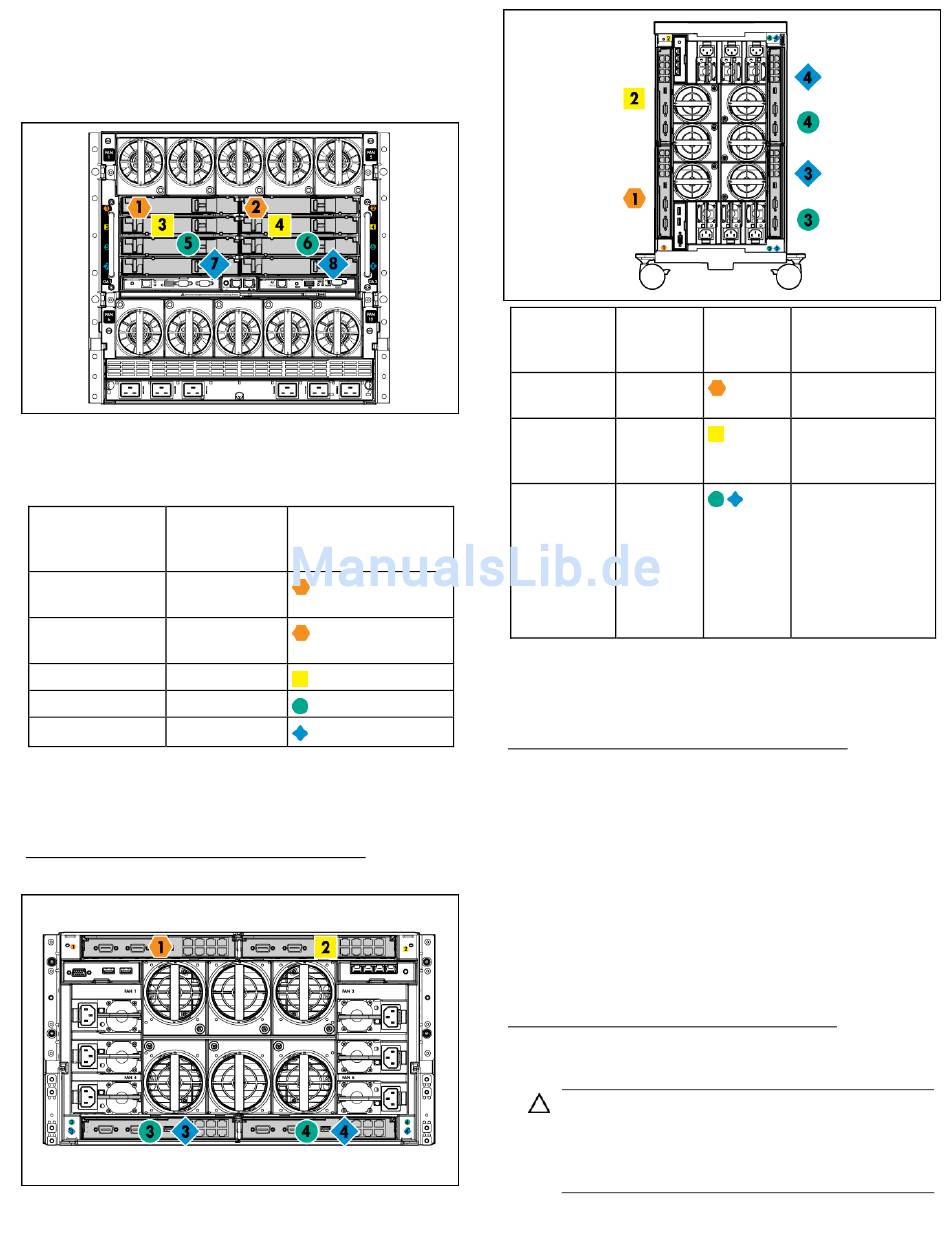

HP BladeSystem c7000-Gehäuse
Um Netzwerkverbindungen für bestimmte Signale zu unterstützen,
installieren Sie Verbindungsmodule in den Einschüben, die jeweils
den Signalen der integrierten NIC oder Mezzanine Card
entsprechen.
Server Blade-Signal Verbindungs-
moduleinschub
Flex-10 NIC 1
1
(integriert)
Flex-10 NIC 2
2
(integriert)
Mezzanine Card 1
3 und 4
Mezzanine Card 2
5 und 6
7 und 8
Einzelheiten zur Portbelegung finden Sie auf dem
Installationsposter des HP BladeSystem-Gehäuses oder im Setup-
und Installationshandbuch zum HP BladeSystem-Gehäuse auf der
HP Website
(http://www.hp.com/go/bladesystem/documentation).
HP BladeSystem c3000 Gehäuse und Tower-Gehäuse
•
Kennzeichen der
Verbindungsmodul-
einschübe
Server Blade-
Einschub-
Signal
nummer
Flex-10 NIC 1,
1
2 (integriert)
Mezzanine
2
Card 1
Mezzanine
3,4
Card 2
Einzelheiten zur Portbelegung finden Sie auf dem
Installationsposter des HP BladeSystem-Gehäuses oder im Setup-
und Installationshandbuch zum HP BladeSystem-Gehäuse auf
der HP Website
(http://www.hp.com/go/bladesystem/documentation).
Herstellen einer Verbindung mit
dem Netzwerk
Damit HP BladeSystem eine Verbindung zum Netzwerk herstellen
kann, muss jedes Gehäuse mit Netzwerkverbindungsmodulen zur
Verwaltung der Signale zwischen den Server Blades und dem
externen Netzwerk konfiguriert werden.
Für HP BladeSystem c-Class-Gehäuse sind die folgenden beiden
Arten von Verbindungsmodulen verfügbar: Pass-Through-Module
und Switch-Module. Weitere Informationen über optionale
Verbindungsmodule finden Sie auf der HP Website
(http://www.hp.com/go/bladesystem/interconnects).
Installieren eines Server Blade
ACHTUNG: Um eine unsachgemäße Kühlung und eine
Beschädigung durch Überhitzung zu vermeiden, darf das
Server Blade-Gehäuse nur in Betrieb genommen werden,
wenn alle Laufwerkseinschübe mit einer Komponente oder
einem Blindmodul bzw. einer Blende bestückt sind.
Einschubs-
Anmerkungen
kennzeich-
nung
—
Vier Port-Karten sind
mit Einschub 2
verbunden.
•
Vier Port-Karten.
Port 1 und 3 sind
•
mit Einschub 3
verbunden.
Port 2 und 4 sind
•
mit Einschub 4
verbunden.
