Montage in der Wand

Hohlwand-Montage

Anschluss und Montage der Steuerungseinheit

Bitte führen Sie bei der elektrischen Montage alle Anschlussleitungen durch die untere
oder obere Seitenwand in den Unterputzkasten ein. Halten Sie dabei die einzelnen An-
schlussdrähte kurz, um Reserveschleifen zu verhindern.
Nach der Verkabelung schrauben Sie die Schutzabdeckung in den Unterputzkasten
Steuerung WS1 Style / WS1000 Style • Stand: 18.03.2014 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.
93

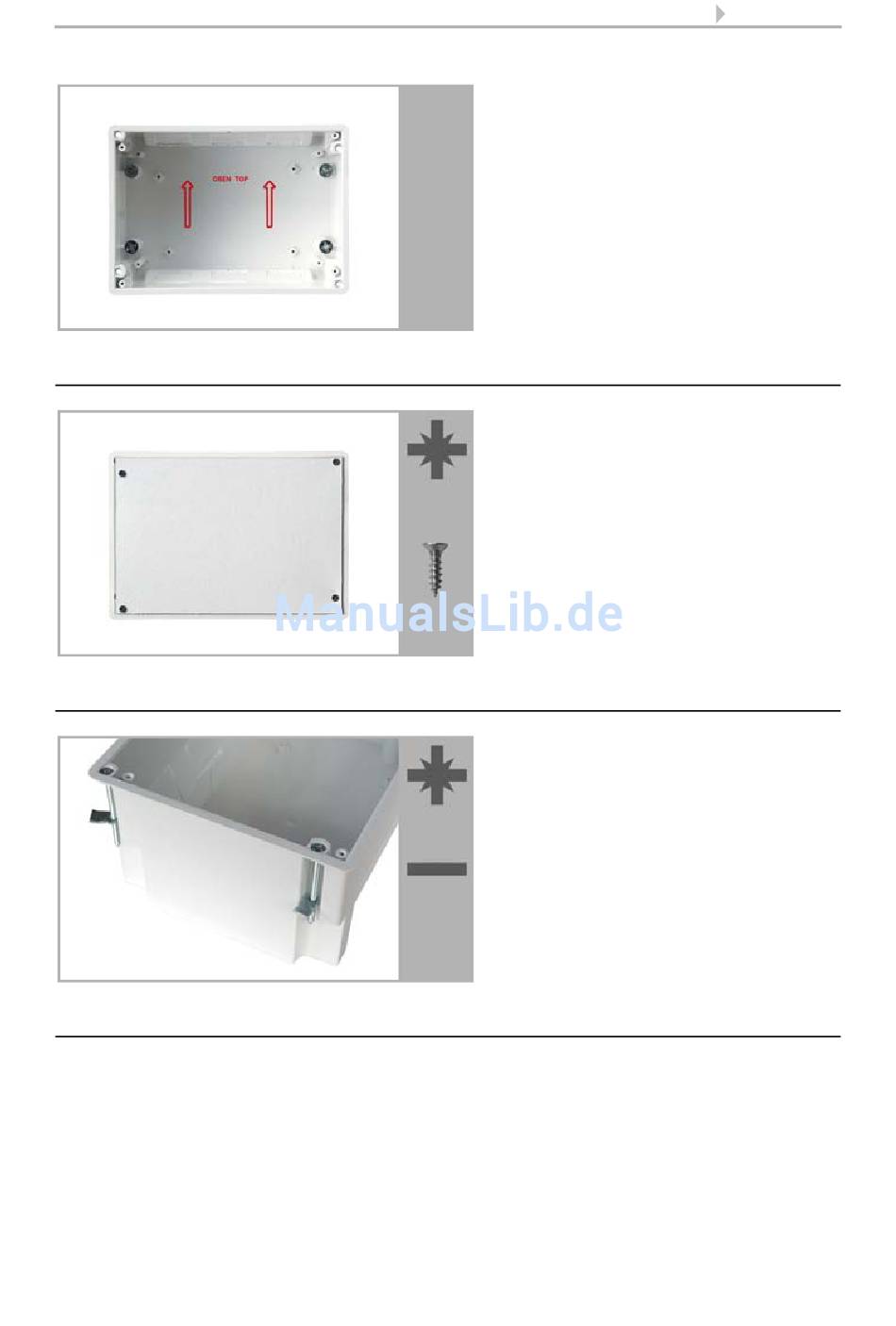

Setzen Sie den Unterputzkasten in die
Wand, sodass die Pfeile nach Oben
weisen.
Zum Einputzen schrauben Sie die
Putzabdeckung (Pappe) mit den beilie-
genden Schrauben auf den Unterputz-
kasten auf.
Klemmen Sie den Unterputzkasten
mit den vier beiliegenden Schrauben
an der Wand fest.
oder
Der Beutel mit den Montageschrau-
ben befinden sich bei Auslieferung im
Unterputzkasten der Steuerung.
