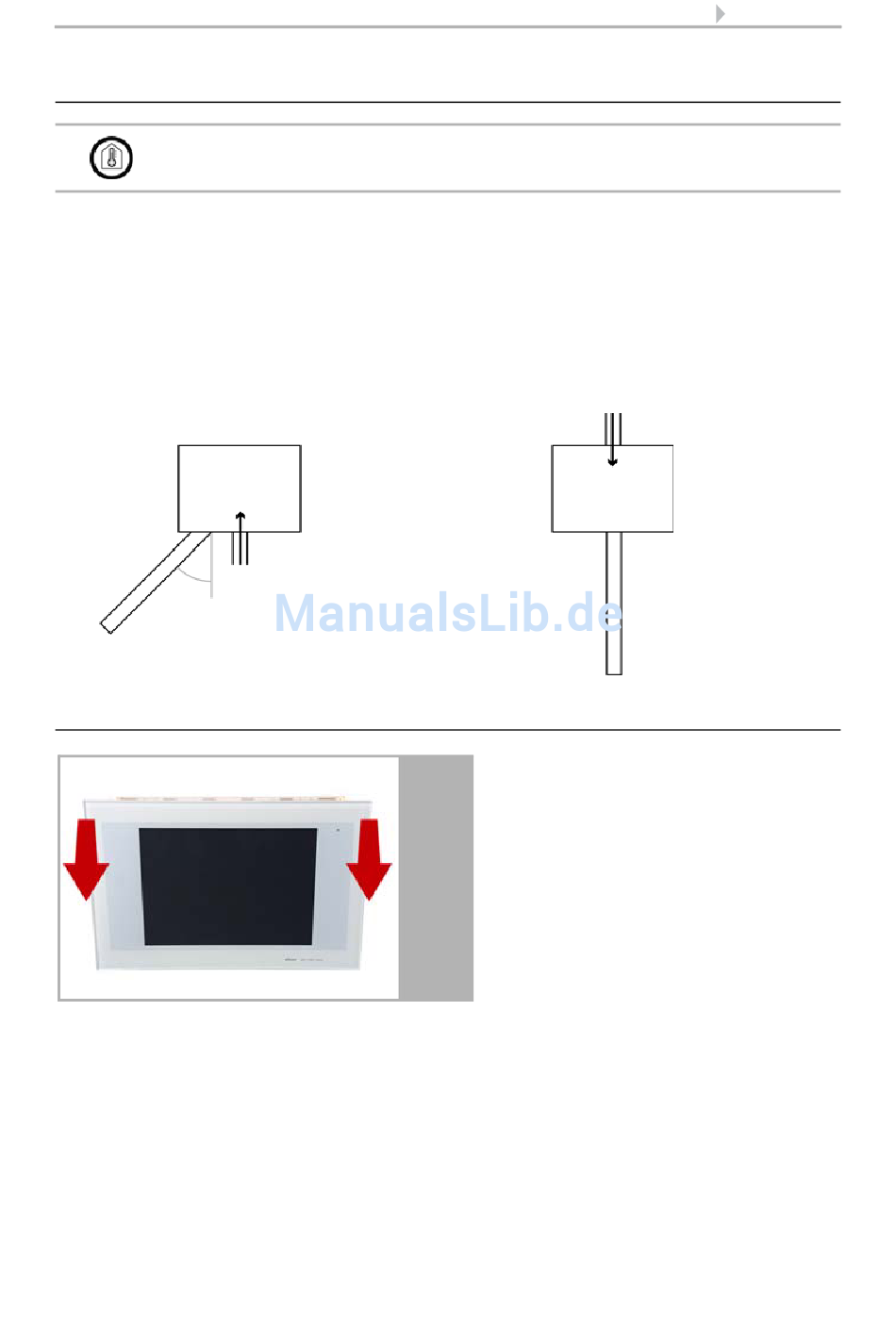

Vorbereitung des Montageorts

Das Gerät darf nur in trockenen Innenräumen installiert und betrieben
werden. Betauung vermeiden.
Ausschnittmaß Unterputzkasten: B = 248 mm +1 -0 | H = 165 mm +1 -0 | T = 84 mm
Um die Funk-Kommunikation zu verbessern, kann eine externe Antenne ange-
schlossen werden. Bei der Installation sollte darum ein 50 cm langes Leerrohr un-
terhalb des Unterputzkastens angebracht werden, in dem die externe Antenne platziert
werden kann (Gesamtgröße der Antenne ca. 565 x 8 x 5, L × B × H in mm):
Leerrohr schräg nach unten
(Bei Kabelzuführung von oben oder
von unten)
UP-Kasten
45°
Leerrohr M16, 50 cm lang
Vorbereitung des Geräts
Steuerung WS1 Style / WS1000 Style • Stand: 18.03.2014 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.
Kabel
85
Leerrohr senkrecht nach unten
(Nur bei Kabelzuführung von oben!)
UP-Kasten
Die Display-Einheit wird von Magne-
ten am Unterputzkasten gehalten.
Nehmen Sie das Frontteil ab.
Vorsicht: Das Display ist mit ei-
nem Flachbandkabel mit der Plati-
ne im Unterputzkasten verbun-
den.
Installation
Kabel
Leerrohr M16, 50 cm lang
