Kurzanleitung
Achtung Netzspannung! Die VDE-Bestimmungen sind zu
beachten. Installation, Prüfung, Inbetriebnahme und Fehler-
behebung des Geräts dürfen nur von einer Elektrofachkraft
(lt. VDE 0100) durchgeführt werden.

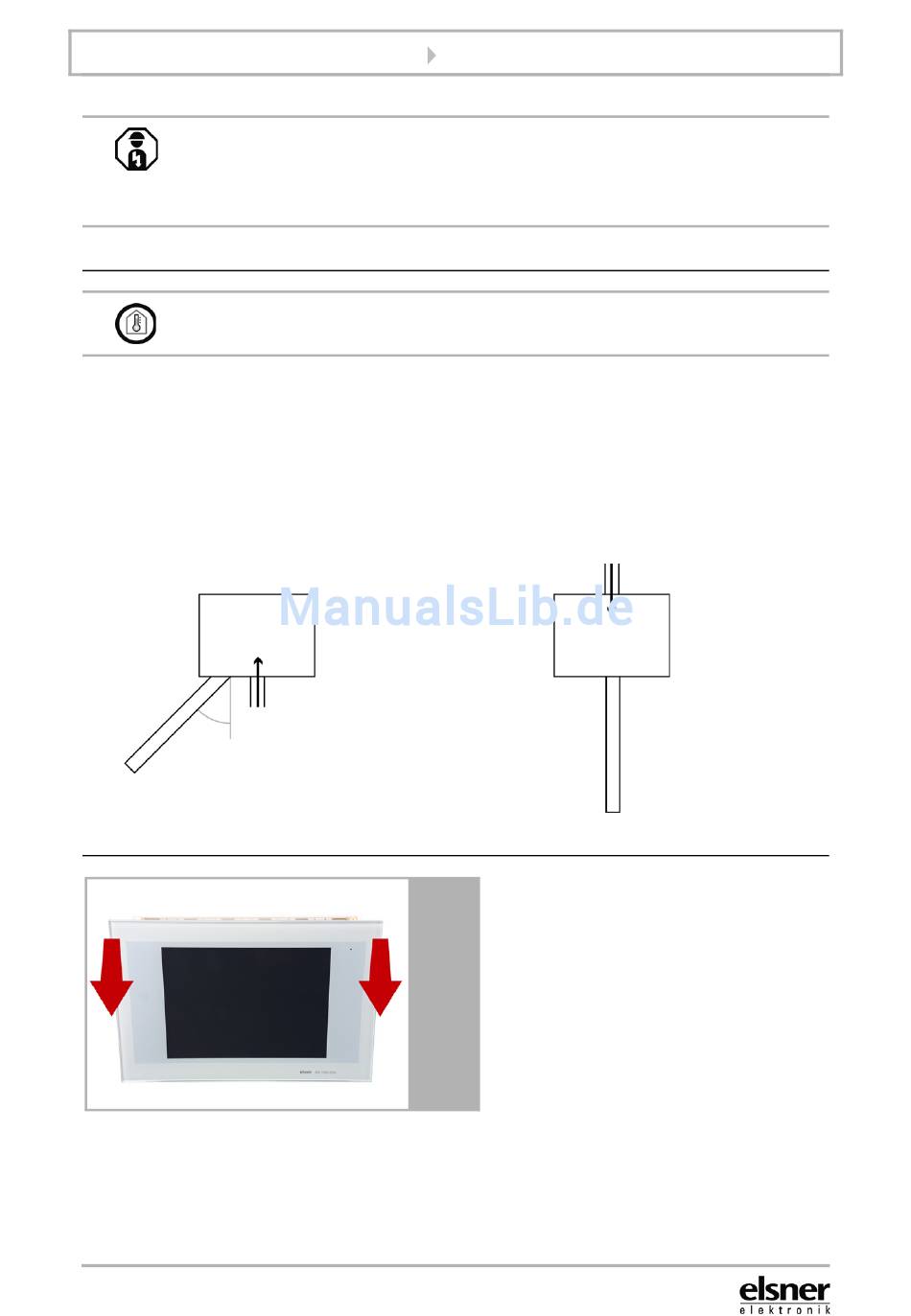

Vorbereitung des Montageorts
Das Gerät darf nur in trockenen Innenräumen installiert und betrieben
werden. Betauung vermeiden.
Ausschnittmaß Unterputzkasten: B = 248 mm +1 -0 | H = 165 mm +1 -0 | T = 84 mm
Um die Funk-Kommunikation zu verbessern, kann eine externe Antenne ange-
schlossen werden. Bei der Installation sollte darum ein 50 cm langes Leerrohr un-
terhalb des Unterputzkastens angebracht werden, in dem die externe Antenne platziert
werden kann (Gesamtgröße der Antenne ca. 565 x 8 x 5, L × B × H in mm):
Leerrohr schräg nach unten
(Bei Kabelzuführung von oben oder
von unten)
UP-Kasten
45°
Leerrohr M16, 50 cm lang
Vorbereitung des Geräts
Elsner Elektronik GmbH • Sohlengrund 16 • D-75395 Ostelsheim • Deutschland
Stand: 27.06.2013 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.
Montage WS1000 Style
Kabel
Leerrohr senkrecht nach unten
(Nur bei Kabelzuführung von oben!)
Kabel
UP-Kasten
Leerrohr M16, 50 cm lang
Die Display-Einheit wird von Magne-
ten am Unterputzkasten gehalten.
Nehmen Sie das Frontteil ab.
Vorsicht: Das Display ist mit ei-
nem Flachbandkabel mit der Plati-
ne im Unterputzkasten verbun-
den.

Werbung

loading

Inhaltszusammenfassung für Elsner WS1000 Style

  • Seite 1 Nehmen Sie das Frontteil ab. Vorsicht: Das Display ist mit ei- nem Flachbandkabel mit der Plati- ne im Unterputzkasten verbun- den. Elsner Elektronik GmbH • Sohlengrund 16 • D-75395 Ostelsheim • Deutschland Stand: 27.06.2013 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.
  • Seite 2 Ort auf. Sie darf niemals Staub oder Feuchtigkeit ausge- setzt werden! Setzen Sie den Unterputzkasten in die Wand, sodass die Pfeile nach Oben weisen. Elsner Elektronik GmbH • Sohlengrund 16 • D-75395 Ostelsheim • Deutschland Stand: 27.06.2013 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.
  • Seite 3: Montage In Der Wand

    Höhe individuell an- gepasst werden. Wenn die Schablonen-Kante auf der Wand aufliegt (1), muss die Schablone auch auf den Halterungsschrauben aufliegen (2). Elsner Elektronik GmbH • Sohlengrund 16 • D-75395 Ostelsheim • Deutschland Stand: 27.06.2013 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.
  • Seite 4 (Nr. 21, Klemme 1(+), 2(-) | 4(+), 5(-) und Wandtaster 4 (Klemme 10-12) Nr. 23, Klemme 3(+), 4(-) | 6(+), 7(-), max. insg. 400 mA. Elsner Elektronik GmbH • Sohlengrund 16 • D-75395 Ostelsheim • Deutschland Stand: 27.06.2013 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.
  • Seite 5 Kurzanleitung Montage WS1000 Style Anschlusspläne Antriebs- und MF-Ausgänge WS1000: Elsner Elektronik GmbH • Sohlengrund 16 • D-75395 Ostelsheim • Deutschland Stand: 27.06.2013 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.
  • Seite 6 Kurzanleitung Montage WS1000 Style Eingänge bei WS1000: Elsner Elektronik GmbH • Sohlengrund 16 • D-75395 Ostelsheim • Deutschland Stand: 27.06.2013 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.
  • Seite 7 Kurzanleitung Montage WS1000 Style Anschlussbeispiele für Multifunktions-Ausgänge 230 V-Verbraucher an MF-Ausgängen anschließen Elsner Elektronik GmbH • Sohlengrund 16 • D-75395 Ostelsheim • Deutschland Stand: 27.06.2013 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.
  • Seite 8 Kurzanleitung Montage WS1000 Style Niederspannungs-Verbraucher und potenzialfreie Kontakte an MF-Ausgängen anschließen Elsner Elektronik GmbH • Sohlengrund 16 • D-75395 Ostelsheim • Deutschland Stand: 27.06.2013 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.
