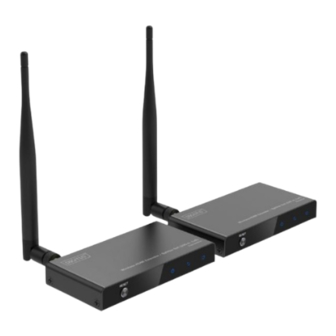

Wireless hdmi extender / splitter set (100 m, 1x4)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Digitus DS-55346
Inhaltszusammenfassung für Digitus DS-55346

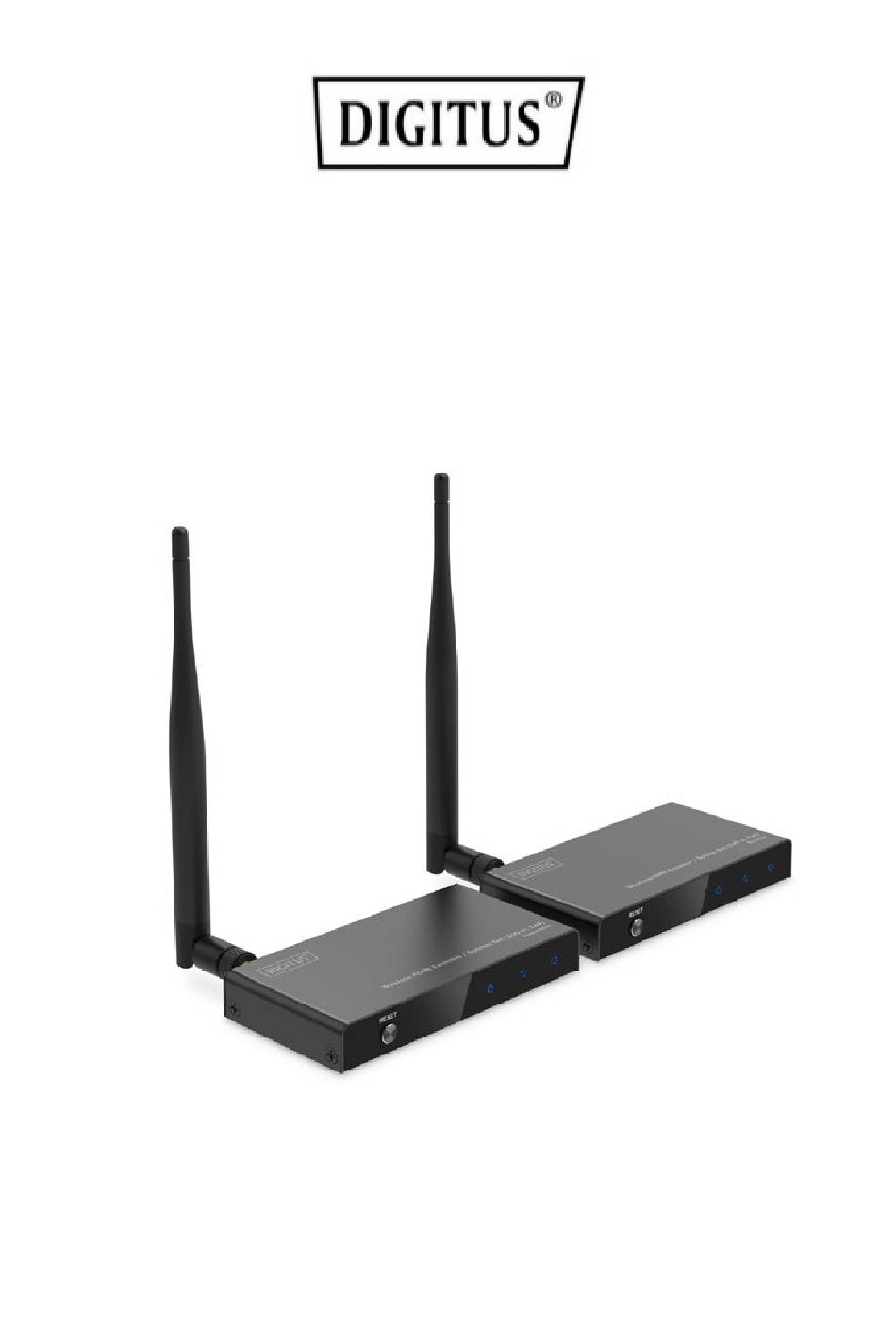

- Seite 1 Wireless HDMI Extender / Splitter Set (100 m, 1x4) Bedienungsanleitung DS-55346 - DS-55347...
-
Seite 2: Inhaltsverzeichnis
Inhaltsübersicht 1. Einleitung .................. 3 2. Hauptmerkmale ................ 3 3. Verpackungsinhalt ..............4 4. Technische Eigenschaften ............4 5. Panel Beschreibung ..............6 6. Anschlussschema ..............8 7. Koppeln von Sender & Empfänger ..........9 8. Störungsbeseitigung ............... 14 9. Sicherheitshinweise ..............15 10. -
Seite 3: Einleitung
1. Einleitung Erleben Sie ultimative Flexibilität und Leistung bei der Übertragung Ihrer Full AV-Signale unserem drahtlosen Übertragungssystem, das eine Reichweite von bis zu 100 Metern in einer 1:1-Verbindung mit uneingeschränkter Sicht bietet. Unser System unterstützt sowohl Point-to-Point (Punkt-zu-Punkt) als auch Multicast (Punkt-zu-Multipunkt) Übertragungen, was Ihnen die Freiheit gibt, Ihr AV-Signal auf mehrere Displays gleichzeitig zu übertragen oder eine einzelne Quelle mit verschiedenen Zielgeräten... -
Seite 4: Verpackungsinhalt
Erweiterbar auf bis zu 4 Empfangseinheiten (DS-55347) • und bietet mit weiteren Empfängern eine Video Splitter Funktionalität Verteilen Sie Ihr HDMI-Signal auf bis zu 4 Displays • • Zusätzlicher HDMI-Ausgang (Loop-Out) am Sendemodul zum Anschluss eines externen Monitors IR-Übertragung zur Steuerung des Quellgeräts vom •... - Seite 5 Latenzzeit 150-200 ms Signalkomprimierung Frequenzband 5GHz Vertikaler 50/60Hz Frequenzbereich Komprimierung H.265 IR-Frequenzbereich 20-60KHz Progressive Auflösungen 480p, 576p, 720p, 1080p (50&60Hz) 0℃ bis 50℃ Betriebstemperatur Luftfeuchtigkeit bei 5 % bis 90 % RH, nicht Lagerung kondensierend Stromzufuhr DC 5V/2A, 10W Stromverbrauch (max.) TX: 3W, RX: 1.5W Abmessungen (LxBxH) 118 x 63,5 x 18 mm...
-
Seite 6: Panel Beschreibung
5. Panel Beschreibung EINGANG: HDMI AUSGANG: HDMI DC/5V: Eingang Netzteil... - Seite 7 Loop out: HDMI Loop Out – Anschluss lokaler Monitor Zurücksetzen: Langer Druck 10 Sekunden zum Zurücksetzen, kurzer Klick zum erneuten Verbinden von Sender und Empfänger IR IN: IR-Signal-Eingang IR OUT: IR-Signal-Ausgang Power LED Link LED Keine Verbindung: Leuchtet dauerhaft Verbindung herstellen: Schnelles Blinken Status LED Kein Videosignal: Langsam blinken Videosignal empfangen: Schnelles Blinken...
-
Seite 8: Anschlussschema
6. Anschlussschema Punkt-zu-Punkt Punkt-zu-Multipunkt... -
Seite 9: Koppeln Von Sender & Empfänger
7. Koppeln von Sender & Empfänger Beim Set (DS-55346) sind Sender & Empfänger bereits werksseitig gekoppelt. Sofern Sie Sender & Empfänger erneut koppeln oder weitere Empfänger (DS-55347) hinzufügen möchten, befolgen Sie bitte die nachstehend Schritte: Schritt 1: Installieren Sie die Antennen für Sender und Empfänger. - Seite 10 Schritt 2: Starten Sie zuerst mit der Sendeeinheit. 1) Drücken und halten Sie die „RESET“ Taste gedrückt. 2) Verbinden Sie nun das externe Netzteil, welches zuvor in die Steckdose gesteckt wurde. Warten (und halten Sie weiterhin die „RESET“ Taste) Sie bis die Status LED (10) anfängt schnell zu blinken.
- Seite 11 Schritt 3: Während sich Sender und Empfänger weiterhin im Kopplungsmodus befinden (Status LEDs blinken schnell), benötigen Sie nun ein HDMI- Anschlusskabel (nicht im Lieferumfang enthalten), um nun das Signal zu matchen / Sender & Empfänger zu koppeln. Verbinden Sie nun „HDMI IN“ des Senders und „HDMI OUT“ des Empfängers mit dem HDMI-Kabel.
- Seite 12 Schritt 4: Nach erfolgreicher Verbindung von Sender und Empfänger (Schritt 3) hört die Status LED auf zu blinken und leuchtet dauerhaft, dies bedeutet ein erfolgreiches matchen des Signals / Kopplung von Sender und Empfänger(n). Schritt 5: Trennen Sie nun Sender & Empfänger kurzzeitig vom Strom (Netzteil ausstecken für 3-5 Sekunden).
- Seite 13 Auf Ihrem Display/Ihren Displays wird nun etwas 5 bis 35 Sekunden lang „Searching TX“ angezeigt (die Zeit für den Signal-Aufbau variiert je nach den Gegebenheiten vor Ort). Schritt 7: Sender & Empfänger verbinden sich nun starten die drahtlose Übertragung -> der Inhalt der Signalquelle wird auf dem Display/den Displays ausgegeben...
-
Seite 14: Störungsbeseitigung
8. Störungsbeseitigung Problem Ursache Lösung Kein Bild nach Möglicherweise Befolgen Sie die korrektem müssen Sender Anleitung unter Anschluss und Empfänger Punkt 7 „Koppeln (Sender, erneute von Sender & Empfänger im gekoppelt Empfänger“ selben Raum) werden Kein Bild nach Die Entfernung Beim Durchqueren kann aufgrund einer Wand (Dicke... -
Seite 15: Sicherheitshinweise
Beschreibung Signalübertragun Störquellen, welche angegeben g des Extenders auf demselben beeinträchtigen 5GHz Frequenzband senden aus dem Raum 9. Sicherheitshinweise Bitte lesen Sie die folgenden Sicherheitshinweise vor der Inbetriebnahme sorgfältig durch: Beachten Sie alle Warnungen und Hinweise zum Gerät. Setzen Sie das Gerät nicht Regen, Feuchtigkeit, Dämpfen oder Flüssigkeiten aus. -
Seite 16: Frequenzbereich Und Maximale Sendeleistung
Staub, Feuchtigkeit, Dämpfe und starke Reinigungs- oder Lösungsmittel können Schäden am Gerät verursachen Trennen Sie das Gerät vor der Reinigung von der Stromversorgung und den angeschlossenen Geräten. Reinigen Sie das Gerät mit einem staubfreien Tuch Verwenden Sie zum Betrieb nur das mitgelieferte Netzteil Um das System vollständig vom Stromnetz zu trennen, müssen Sie den Netzstecker aus der Steckdose ziehen. - Seite 17 Hiermit erklärt die ASSMANN Electronic GmbH, dass die Konformitätserklärung Bestandteil des Lieferumfangs ist. Sollte die Konformitätserklärung fehlen, können Sie diese per Post unter der unten genannten Herstelleradresse anfordern. info@assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Deutschland...
