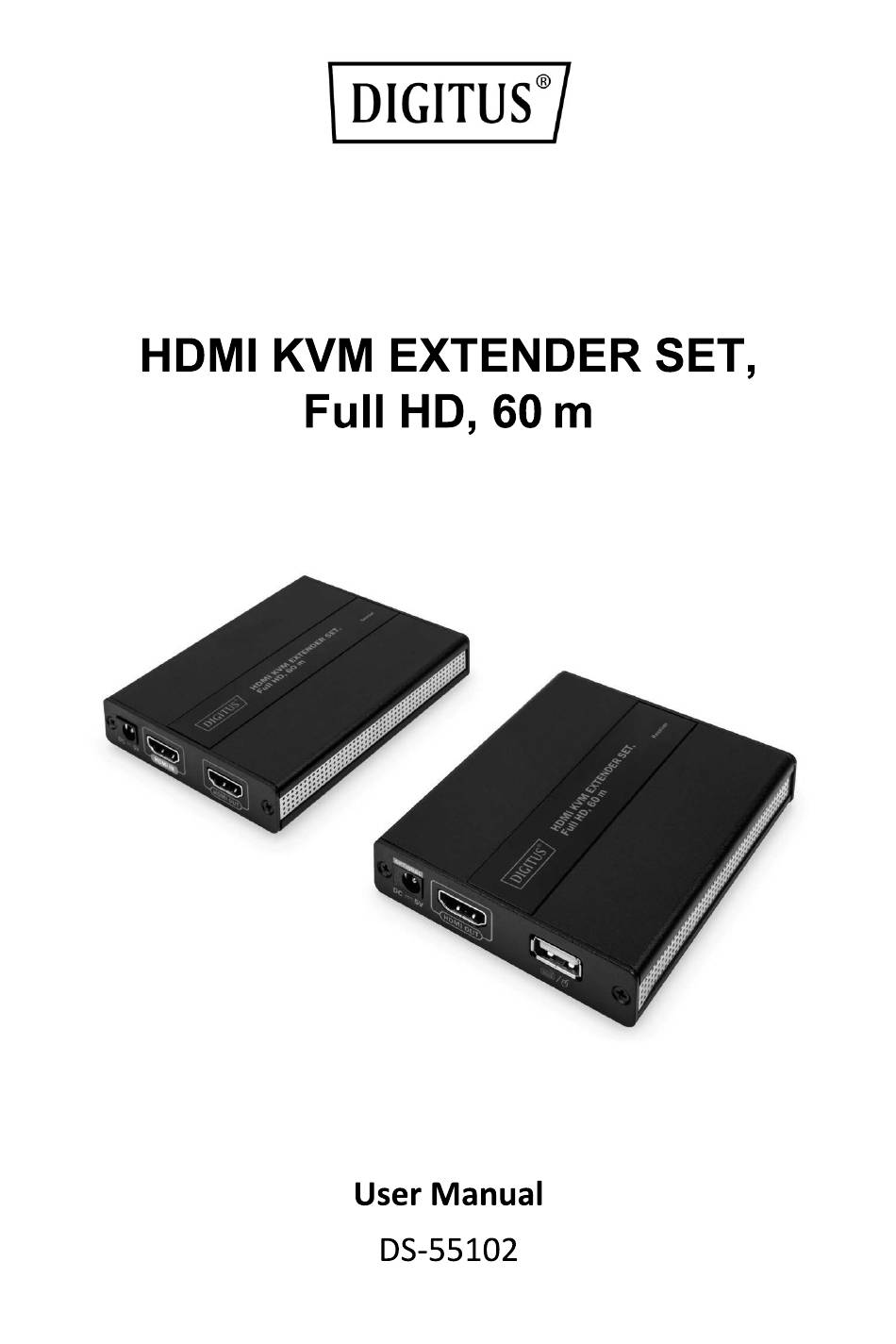

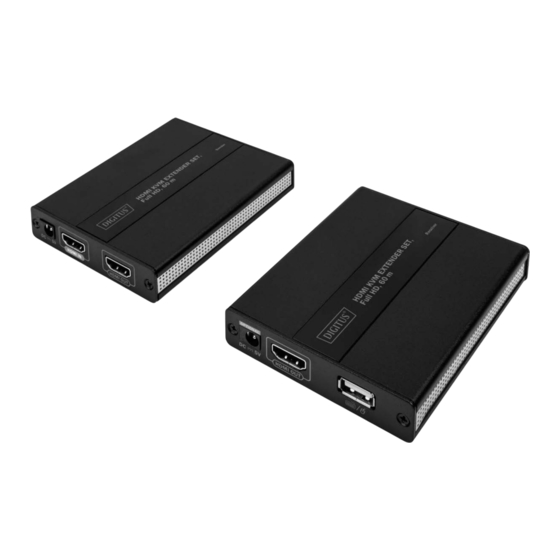

- Seite 1 DIGITUS@ HDMI KVM EXTENDER SET, Full HD, 60m User Manual DS-55102...
- Seite 11 DIGITUS@ HDMI KVM EXTENDER SET, Full HD, 60m Benutzerhandbuch DS-55102...
-
Seite 12: Einleitung
Einleitung Dieser HDMI-Extender bietet eine Lösung für die Übertragung und Verlängerung von unkomprimierten 1080p bei 60 Hz HDMI-Signalen über ein einziges CAT5 / 5e / 6-NetzwerkkabeI. Dieses Set umfasst einen Sender (TX) und einen Empfänger (RX), die als Paar funktionieren. Übertragungsentfernung beträgt bis zu 60 Meter mit fast keiner Latenz. -
Seite 13: Lieferumfang
Schlüsselmerkmale Unterstützt Punkt-zu-Punkt-Verbindung Unkomprimiert und fast keine Latenz Unterstützt Auflösungen von bis zu 1080p bei 60 Hz Sender unterstützt einen HDMI-Schleifenausgang Unterstützung der KVM-Funktion für bequeme Fernbedienung Übertragungsentfernung bis zu 60 m über CAT6-KabeIOder 50 m über CAT5e-Kabel Kann über ein Netzwerkkabel mit Strom versorgt werden. -
Seite 14: Beschreibung
Beschreibung 1. Sender (TX) O Reset-Taste: Startet das Gerät @ USB-Verbindungsanzeige: Die LED leuchtet dauerhaft schnelles Blinken bedeutet, dass der Computer / PCeine Verbindung hergestellt hat Oder verbunden ist. Langsames Blinken bedeutet, dass keine Verbindung hergestellt wurde @ USB-AnschIuss: Für den Anschluss eines Computers/PCs @ RJ45-SignaIausgang:... - Seite 15 2. Empfänger (RX) O Reset-Taste: Startet das Gerät @ USB-Verbindungsanzeige: Die LED leuchtet dauerhaft schnelles Blinken bedeutet, dass der Computer / PCeine Verbindung hergestellt hat Oder verbunden ist. Langsames Blinken bedeutet, dass keine Verbindung hergestellt wurde @ USB-AnschIuss: Für den Anschluss eines Computers/PCs @ RJ45-Signalausgang:...
-
Seite 16: Herstellung Eines Cat5E/6 Netzwerkkabels
Installation Anschluss 1. Herstellung eines Cat5e/6 Netzwerkkabels Die Norm IEEE-568B muss eingehalten werden: Orange/weiß Orange Grün/weiß Blau Blau/weiß Grün Braun/weiß Braun 2. Anschlussdiagramm HDMI-Extender-Empfänger (RX) HDMI-Extender-Sender (TX) HDMI HDMI-Anzeigegerät Stromversorgung HDMI-Kabel Tastatur/Maus HDMI-Anzeigegerät (lokalerAusgang) 3. Anweisungen zum Verbinden Verbinden Sie den HDMI-Eingang mit dem Quellgerät. Verbinden Sie den HDMI-Ausgang mit dem Anzeigegerät. - Seite 17 Häufig gestellte Fragen Keine Bildausgabe? 1) Überprüfen Sie, 0b alle Kabel richtig angeschlossen Sind. Setzen Sie Sender und Empfänger zurück und schließen Sie sie erneut Am Empfänger blinkt die „Video-Linkanzeige" dauerhaft? Stellen Sie sicher, dass die Netzwerkkabelverbindung der Norm IEEE568B entspricht. Prüfen Sie, 0b am Sender das HDMI-Eingangssignal anliegt.
-
Seite 18: Spezifikation
Spezifikation Modell DS-55102 Beschreibung Element HDMI-KVM-Extender Produkttyp über Netzwerkkabel bis zu 60 m HDMI-Extender: 60 m Funktion über Cat6, 50 m über Cat5/5e, bis zu 1080p bei Schlüsselmerkmale 60 Hz, mit HDMI-Loop-out Max. Übertragungsrate 10.2Gbps Farbtiefe 8bit Nein EDID Nein... - Seite 19 RJ45-Anschluss RJ45 TMDS-Signalein- und -ausgang bis 1,2 vp-p (TMDS) 5 vp-p (TTL) DDC-Signalein- und -ausgang cat6 Übertragungs- cat5e reichweite cat5 Spannung Stromver- Adapter Sender: Leistungs- sorgung Empfänger < 2 W aufnahme Ia (Kontaktentladung) Stufe lb (LuftspaIt-EntIadung) Schutzklasse Elektrostatischer Schutz Stufe Internationaler Standard: IEC61000-4-2...
