Einstellung Impedanzversatz (nur 75 Ω)
Impedanztransformation auf 75 Ω ist auch über externe Geräte möglich,
Hintergrund
z. B. ein Impedanzumwandlungsmodul. In diesen Fällen wird ein externer
Verlust induziert. Impedanzversatz kann diese Wirkung kompensieren.
Bedienfeldbetrieb 1.
2.
3.
4.
5.
−10 dB bis +10 dB; 0,1 dB Auflösung
Bereich

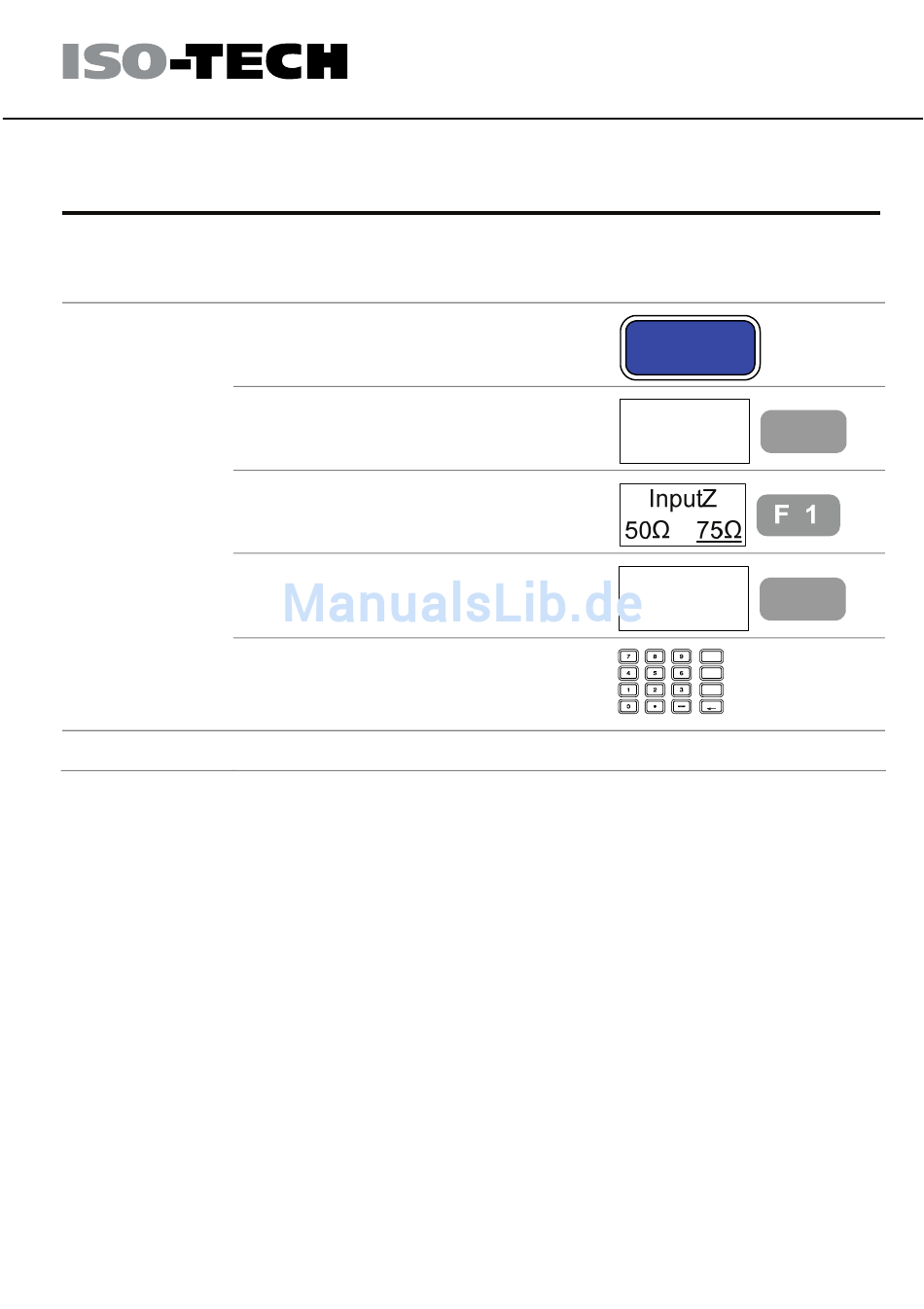

Drücken Sie die Amplitudentaste.
Drücken Sie F6 (Mehr).
Achten Sie darauf, dass 75 Ω in F1
(Eingang Z) ausgewählt ist.
Drücken Sie F2 (Eingang Z Kal).
Geben Sie den Versatz mit den
Zifferntasten und der dB- oder
Eingabetaste ein.
ISA830 / ISA830TG Bedienungsanleitung
