Statussymbol Übersicht - Iso-Tech ISA830 Bedienungsanleitung

F Datum und Uhrzeit
G Frequenz/Bandbreite
H Statussymbol
I Testergebnis/
Fehlermeldung
J Befehlsfenster

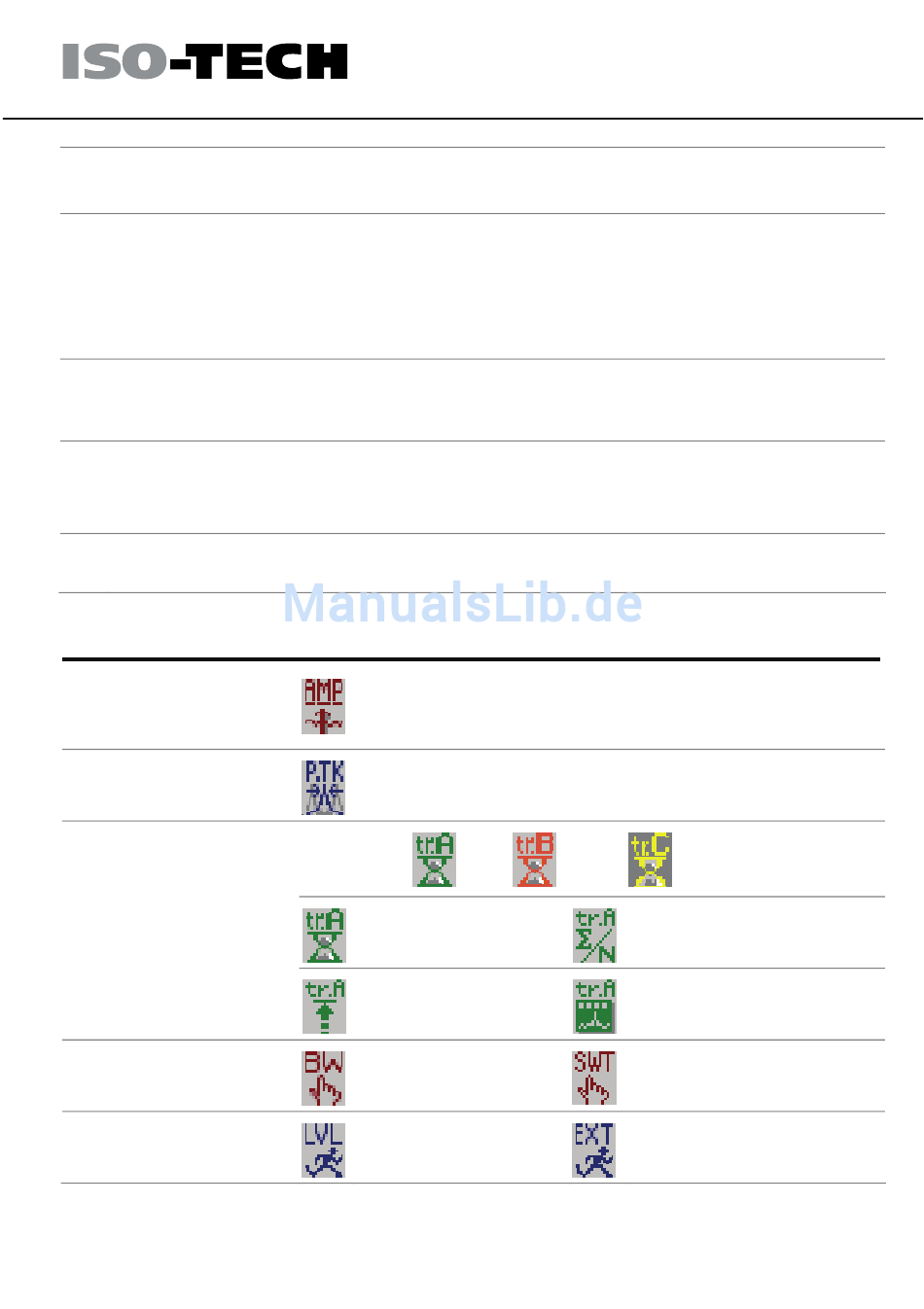

Statussymbol Übersicht
Amplitude (Seite 63)
Spitzensuche (Seite 94)
Strahl (Seite 103)
BW (Seite 135)
Trigger (Seite 143)
ISA830 / ISA830TG Bedienungsanleitung
Aktuelles Datum und Uhrzeit. Weitere Einzelheiten zur
Einstellung, siehe Seite 184.
Obere Zeile: zeigt die Start-/Stoppfrequenz (Seite 57) und
Mittenfrequenz (Seite 54).
Untere Zeile: zeigt die VBW (Videobandbreite - Seite 137),
RBW (Auflösungsbandbreite - Seite 136), Frequenzbereich
(Seite 54) und Sweepzeit (Seite 140).
Die Symbole, die verschiedene Systembedingungen
anzeigen. Weitere Einzelheiten finden Sie unten in der
Übersicht Statussymbol.
Das Ergebnis der Gut-/Schlecht-Prüfung mit den
Grenzwertlinien (Seite 133) oder Systemfehlermeldungen
(Seite 179).
Zeigt den aktuellen Status des ausgewählten Menüs oder die
eingegebenen Parameter wie Frequenz und Amplitude.
Externe Verstärkung ein, Amplitudenkorrektur ein,
Eingangsimpedanz 75 Ω, Kalibrierung Eingangsimpedanz
ein
Spitzenverfolgung ein
StrahlA:grün , B:rot
Transparent-Modus
Spitzenhaltemodus
RBW, VBW manueller
Modus
Videotriggermodus
, C:gelb
Mittelwert ein
Anzeigemodus,
Strahlmathematik
Sweepzeit, manueller Modus
Externes Triggersignal ein
23
