FREQUENZ/BEREICH
Voll-/Nullbereich
Die Voll- oder Nullbereichseinstellung setzt den Bereich auf Extremwerte: 3 GHz (Voll) oder
0 kHz (Null). Sie bieten eine schnellere Möglichkeit, Signale in bestimmten Situationen
anzuzeigen, beispielsweise in der Zeitdomäne (Nullbereich) zum Anzeigen der Modulation
oder im Vollbereich zum Anzeigen der Signale mit unbekannten Frequenzen.

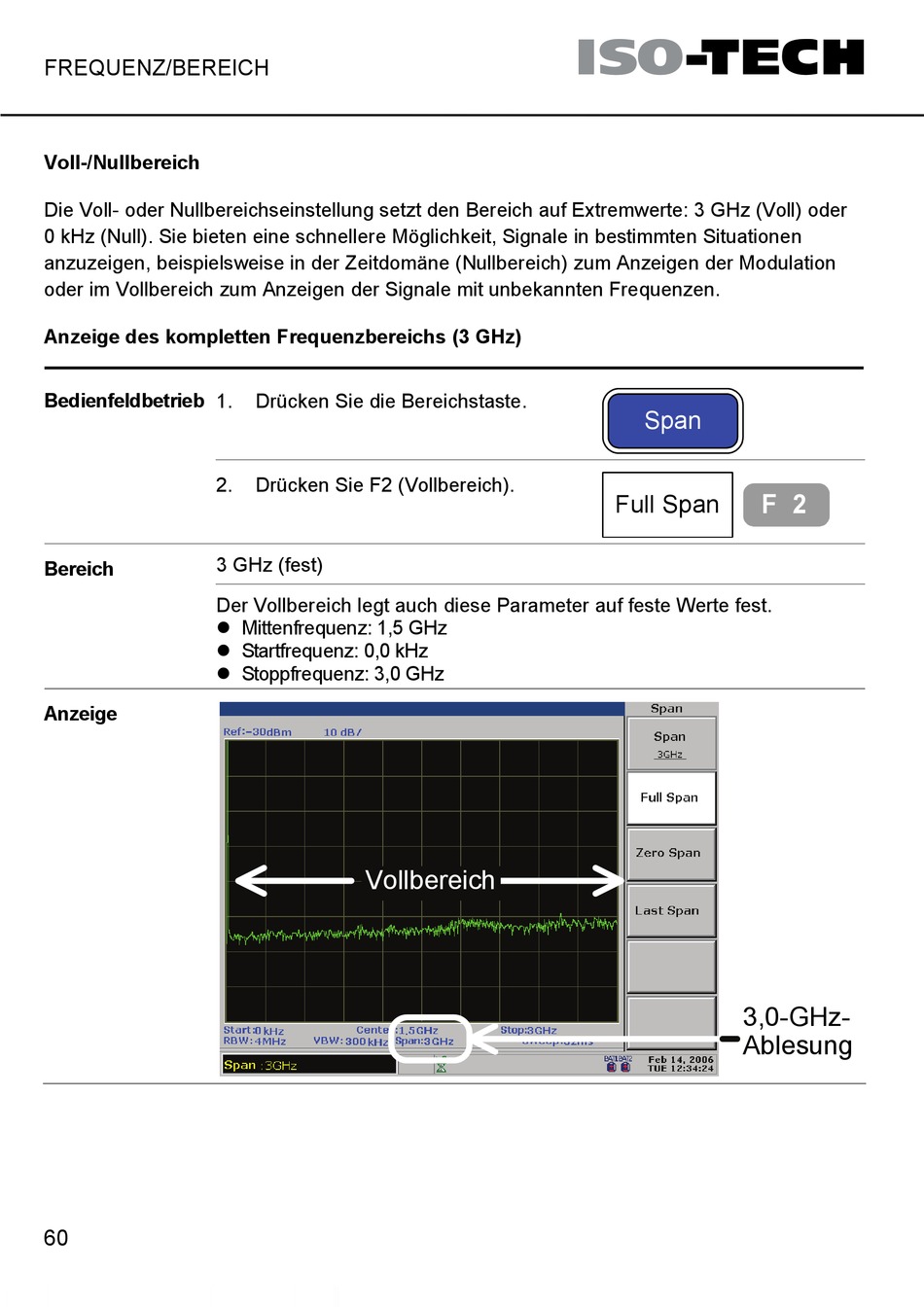

Anzeige des kompletten Frequenzbereichs (3 GHz)
Bedienfeldbetrieb 1.
2.
3 GHz (fest)
Bereich
Der Vollbereich legt auch diese Parameter auf feste Werte fest.
Anzeige
60
Drücken Sie die Bereichstaste.
Drücken Sie F2 (Vollbereich).
Mittenfrequenz: 1,5 GHz
Startfrequenz: 0,0 kHz
Stoppfrequenz: 3,0 GHz
Vollbereich
Span
F 2
Full Span
3,0-GHz-
Ablesung
