AMPLITUDE
Einstellung vertikale Skalierung
Die vertikale Displayskalierung wird durch die Referenzamplitude, den Amplitudenbereich,
die Maßeinheit und die externe Verstärkung/Verlust definiert.
Einstellung Referenzamplitude
Der Referenzpegel definiert die Amplitude am oberen Displaybereich (siehe Bildschirmaufnahme
unten).

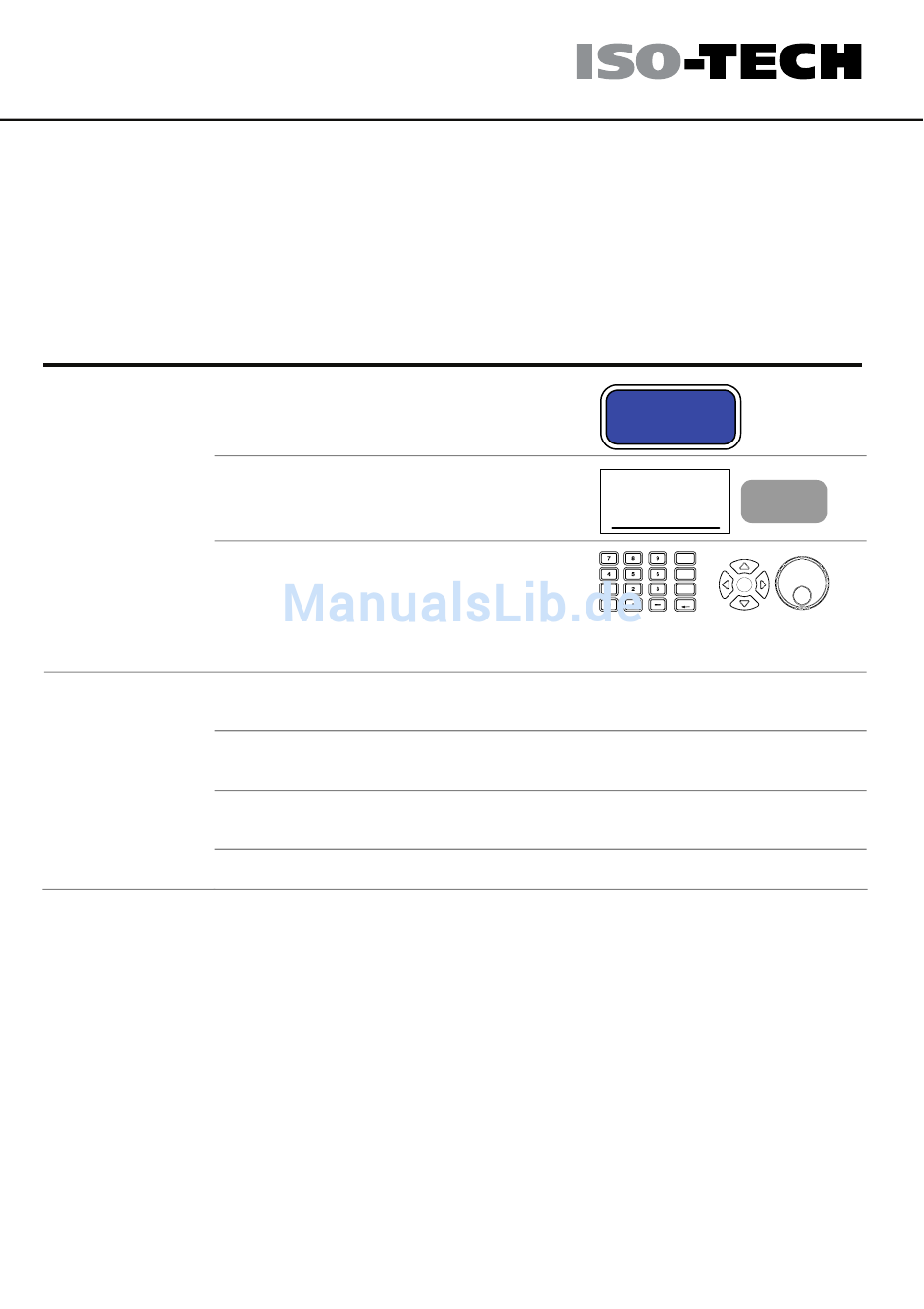

Bedienfeldbetrieb 1.
2.
3.
*Pfeiltasten- und Rollknopfauflösung: vertikale Skalierung
Bereich
dBm
dBmV
dBuV
Siehe Seite 66 für die Auswahl der Amplitudeneinheiten.
64
Drücken Sie die Amplitudentaste.
Drücken Sie F1 (Ref.-Pegel).
Geben Sie den Wert für die über die
Ziffern- und Unit-Tasten, Pfeiltasten
und den Rollknopf ein.
Amplitude
Ref.Level
F 1
-30.0dBm
GHz /
dB
Sec
MHz /
mSec
kHz /
Enter
μ
Sec
BK SP
−110 bis +20 dBm; 0,1 dB
Auflösung
−63,01 bis +66,99 dBmV;
0,01 dB Auflösung
−3,01 bis +126,99 dBuV;
0,01 dB Auflösung
