Pegelbereich (Ref.-Pegel – 80 dBm) bis Ref.-Pegel
(Beispiel: wenn der Referenzpegel bei −30dBm ist, ist der Trigger-Bereich
−110 dBm bis −30 dBm)
Frequenzbereich 0 bis 3 GHz

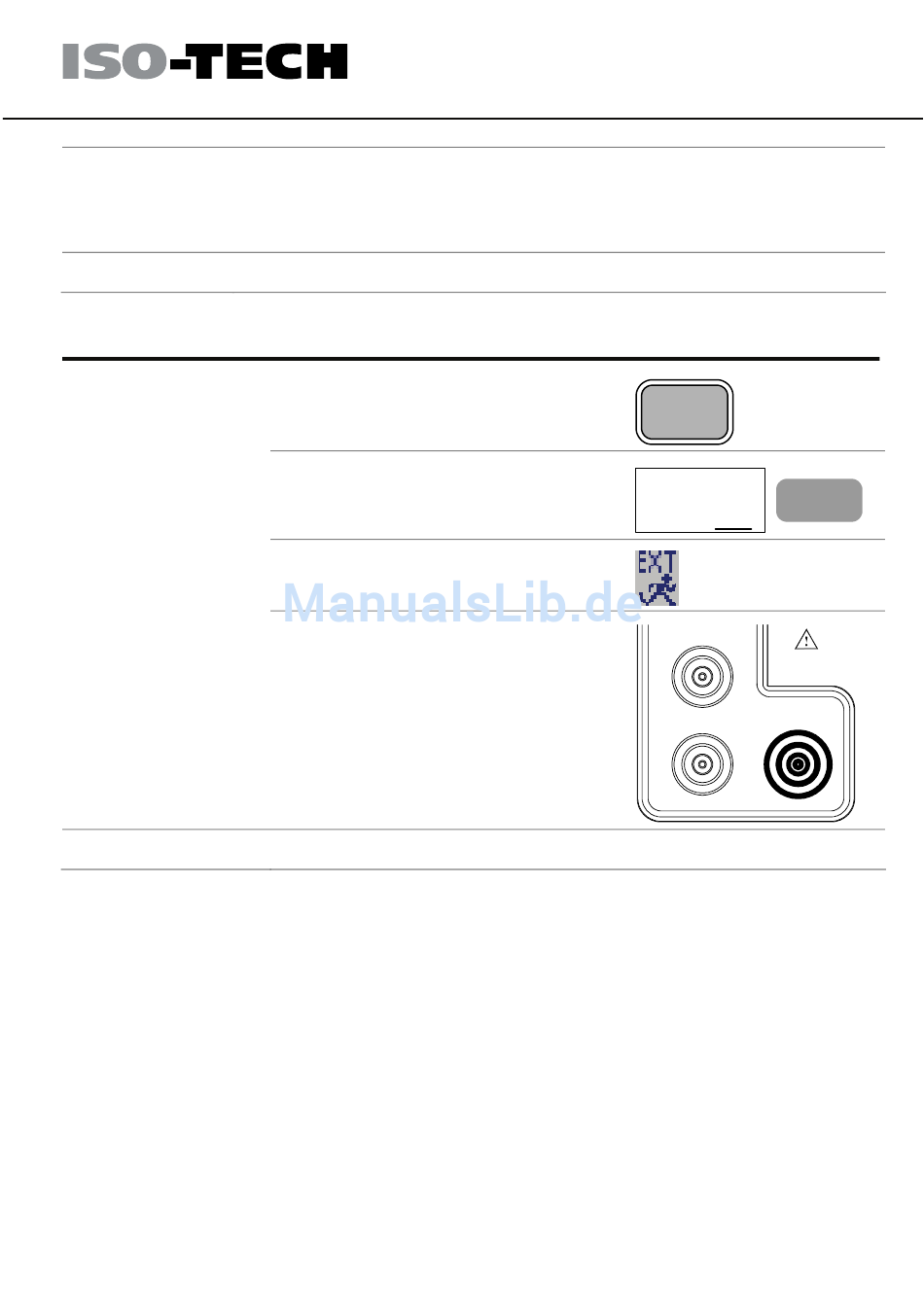

Aktivierung externer Trigger

Bedienfeldbetrieb
Eingangspegelbereich 0 V bis 5 V, positiver Flankentrigger
1. Drücken Sie die Triggertaste.
2. Drücken Sie F2
(Triggerbedingung Ext.).
3. Das ext. Triggersymbol wird unten
auf dem Display angezeigt.
4. Schließen Sie das externe
Triggersignal an die Klemme an der
Geräterückseite an.
ISA830 / ISA830TG Bedienungsanleitung
Trigger
Trigger
F 2
Condition
Video Ext.
EXT. TRIG.
INPUT
145
