Montage der Kamera, Fortsetzung
Montage an Decke oder Wand
Diese Kamera ist geeignet zur
●
Deckenmontage, auch an abgehängten Decken.
●
Wandmontage.
Hinweis: Geeignetes Montagematerial siehe Zubehör.
Voraussetzungen:
●
Ausreichend tragfähiger Untergrund zur Montage.
●
Sicherungseil an Kamera montiert.
●
Anschlüsse vorbereitet.
●
Zubehör aus Lieferumfang vorhanden.

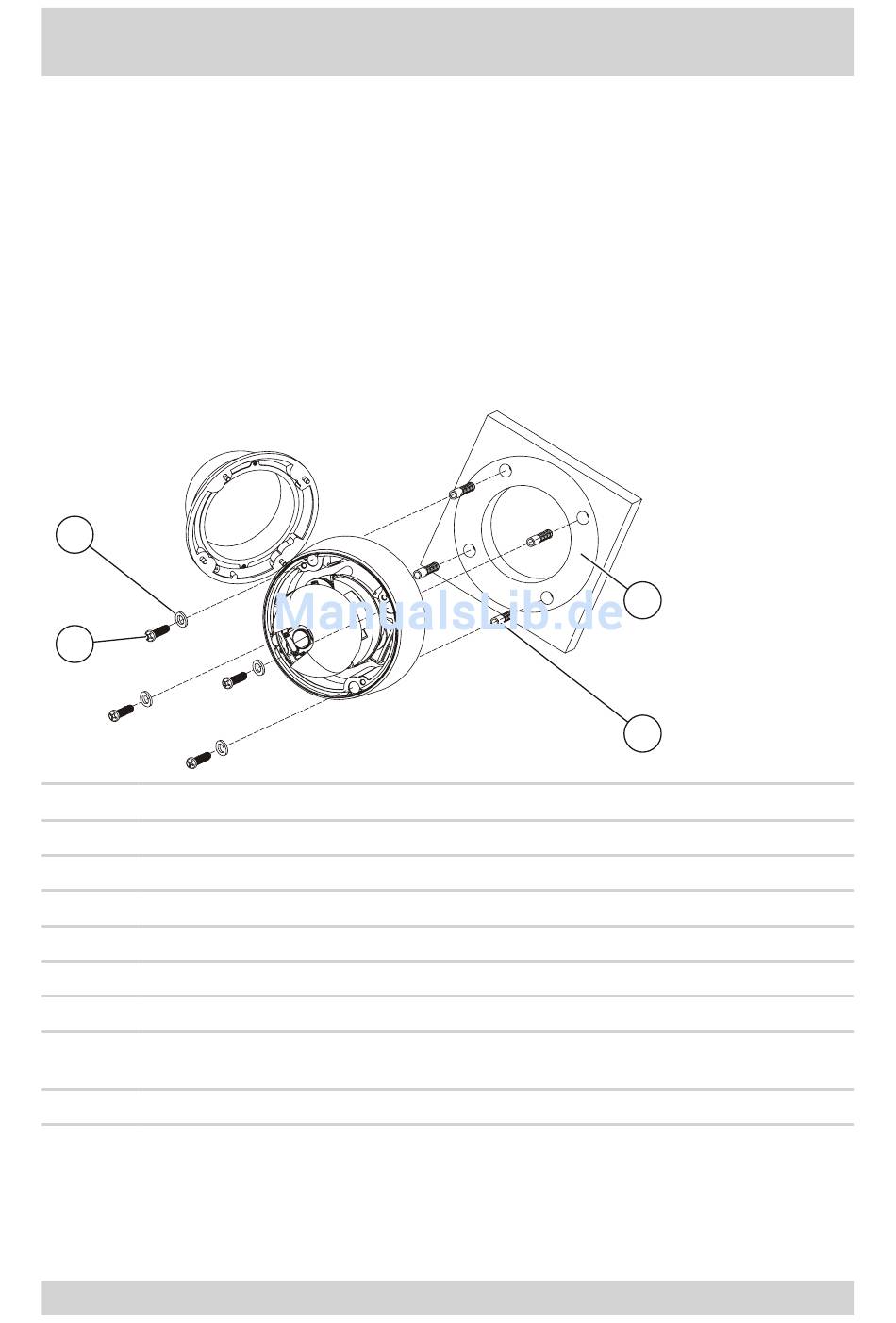

Die folgende Grafik und die Tabelle beschreiben die Montage der Kamera:
B
A
Schritt
Vorgehen
1
Bohrschablone (C) an der Montagestelle anbringen.
2
Ausschnitt und 4 Bohrungen gemäß Bohrschablone ausführen.
Mehrzweckdübel Größe 8 (D) in die Bohrlöcher stecken.
4
Sicherungseil an tragender Konstruktion montieren.
5
Kamera anschließen.
6
Dome-Abdeckung öffnen.
Dome-Basis mit 4 Schrauben M6x5 (A) und Gummidichtringen (B) fest in Mehrzweckdübeln (D)
7
verschrauben.
8
Dome-Abdeckung schließen und sichern.
NTD-4101
C
D
15
