Aufbau und Anschlüsse der Kamera, Fortsetzung

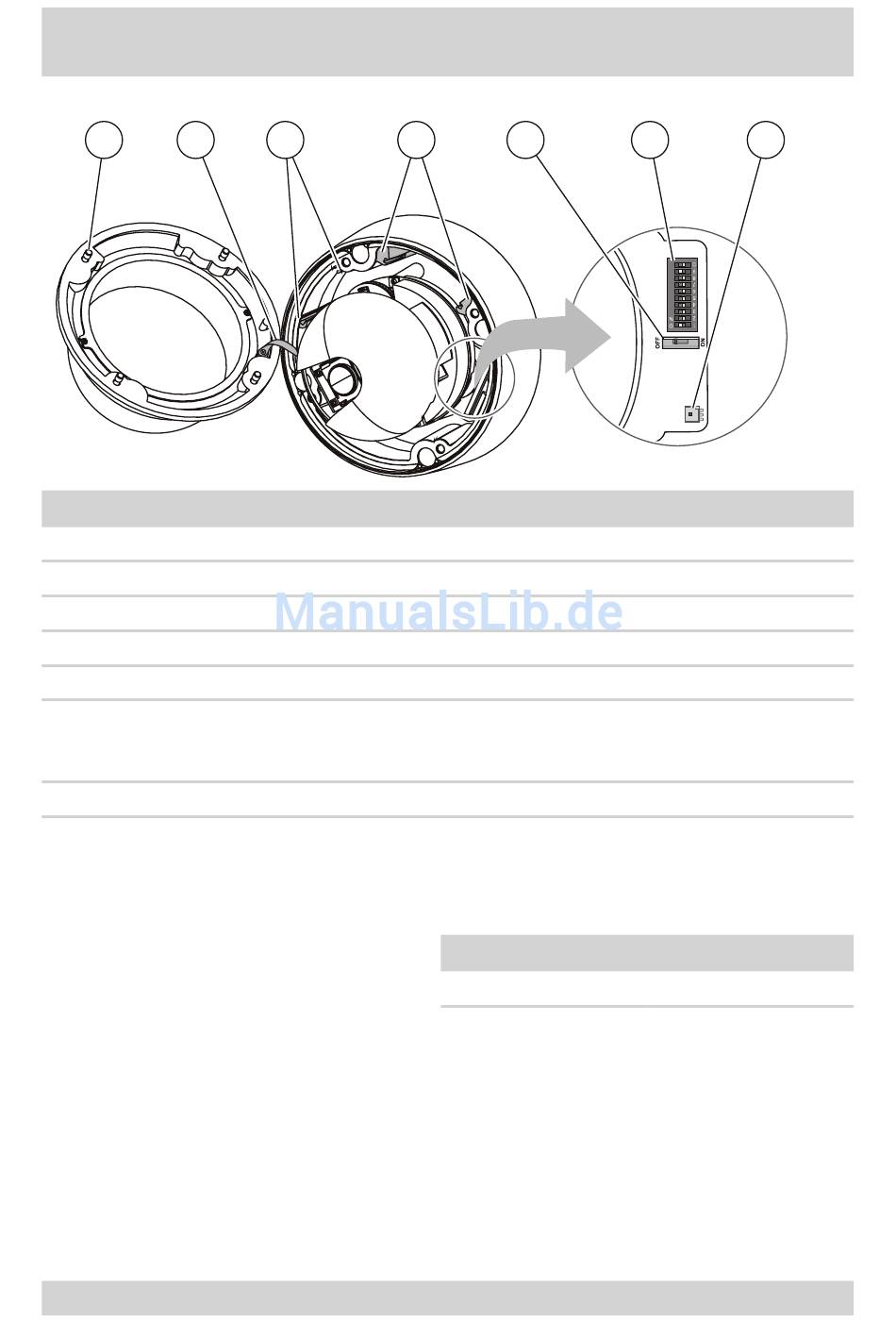

Die folgende Grafik und die Tabelle beschreiben den Aufbau und die Anschlusselemente der Kamera:
1
2
Nr.
Bezeichung
1
Schraube
2
Absturzsicherung
Halterung
4
Halterung
5
Terminierungsschalter
6
DIP-Schalter
7
Stecker
Kamera terminieren (RS-485)
Bei einer Kamera am physischen Ende der RS-485-Leitung muss die Terminierung aktiviert werden.
Voraussetzungen:
●
Kamera von der Spannungsversorgung getrennt.
●
Terminierungsschalter zugänglich.
●
Netzwerkanschlusskonfiguration bekannt.
NTD-4101
4
Funktion
Dome-Abdeckung schließen und sichern (nicht herausgedreht).
Dome-Abdeckung mit Dome-Basis verbinden.
Heizelement Heizungskit (Zubehör) aufnehmen.
Steckerplatine Heizungskit (Zubehör) aufnehmen.
Terminierung RS-485 ein-/ausschalten.
●
Farbnorm einstellen
●
Steuerprotokoll einstellen
●
ID-Adresse einstellen
Spannungsversorgung für Heizungskit (Zubehör).
5
RS-485 der Kamera
Terminiert
Nicht terminiert
6
7
Terminierungsschalter
AN
AUS
9
