4. Installationsanweisungen
• Stellen Sie vor der Installation sicher, dass die Spannungszufuhr unterbrochen ist.
• Schließen Sie die Spannungsversorgung in der korrekten Reihenfolge an.
Schließen Sie zuerst die Niederspannungsleitung (VDC bzw. 4VAC) an und stecken Sie erst danach das Netzteil
in die Steckdose, um fehlerhafte Resets aufgrund von Spannungsschwankungen und Beschädigungen durch
Überspannung (aufgrund der Lastfreiheit) zu vermeiden.
4.1 Befestigung der Kamera an der Wand
) Bohren Sie die Löcher mit der mitgelieferten Bohrschablone.
) Stecken Sie die Dübel in die gebohrten Löcher.
3) Positionieren Sie den Halterfuß auf den Bohrlöchern.
4) Befestigen Sie den Halter mit Schrauben.
4.2 Spannungsversorgungsanschlüsse
Die Kamera kann entweder mit VDC oder 4VAC betrieben werden (doppelte Spannungsversorgung).
Es ist unbedingt erforderlich, die 12VDC-Spannungsversorgung korrekt gepolt anzuschließen.
Primäre und sekundäre Masse sind vollständig voneinander isoliert, um mögliche Probleme durch Erdungsschleifen
zu vermeiden.
4.3 Einstellung von Zoom und Fokus
) Schalten Sie die Kamera ein und schließen Sie einen Monitor an.
) Rufen Sie im Menü LENS (Objektiv) > DC > FOCUS ADJUST (Fokuseinstellung) auf.
3) Stellen Sie zuerst den () Zoom ein und dann den () Fokus, damit ist die Objektiveinstellung abgeschlossen.
4) Verlassen Sie das Menü.
82
58

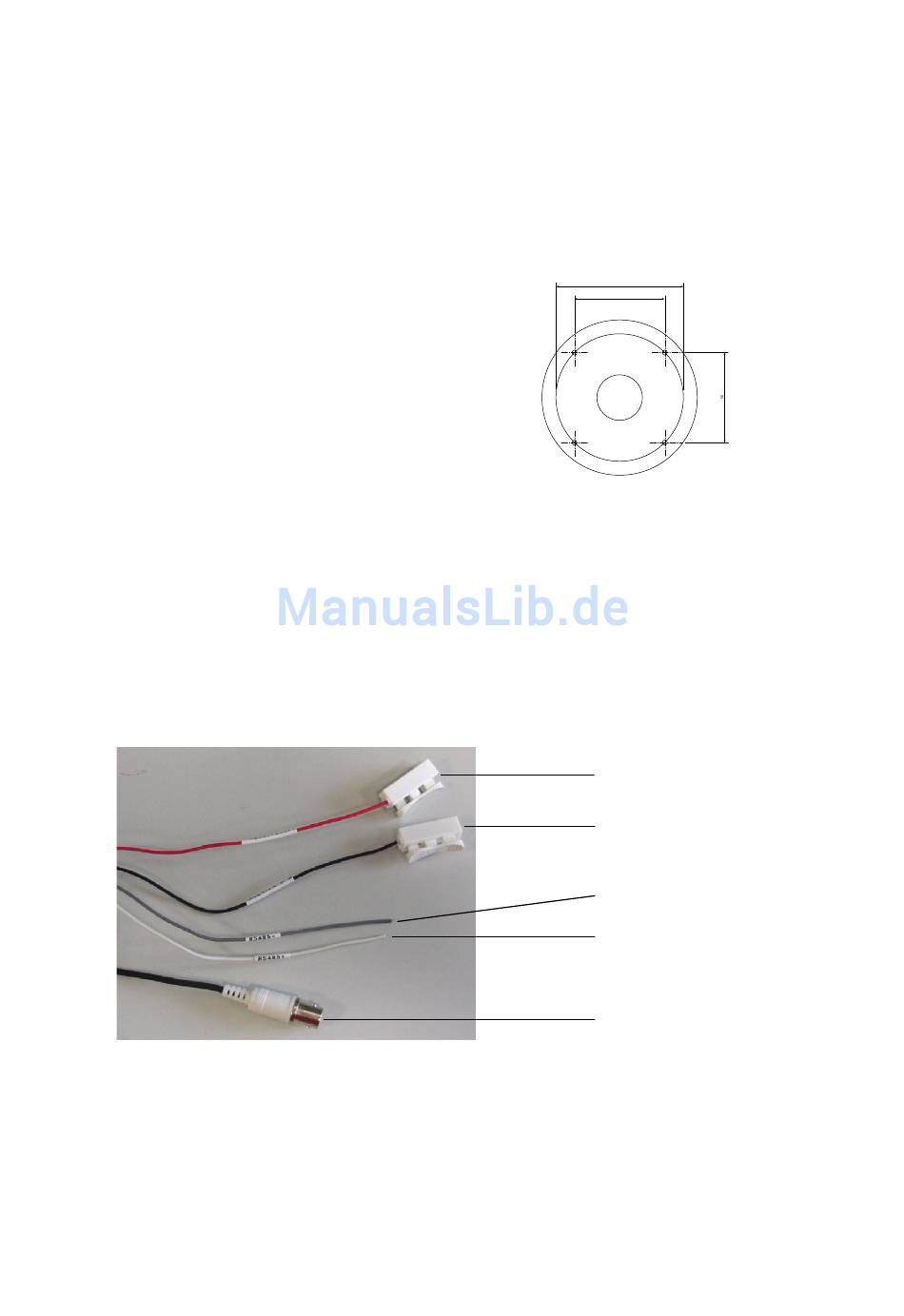

4VAC / VDC (rote Leitung)
4VAC / GND (schwarze Leitung)
RS-485– (graue Leitung)
RS-485+ (weiße Leitung)
Video (BNC)
7
Originalgröße der
Bohrschablone
siehe Seite 39
