Montage der Kamera, Fortsetzung
Heizungskit montieren
Zur Erweiterung des Temperaturbereichs der Kamera kann ein Heizungskit nachgerüstet werden.
Voraussetzungen:
●
Dome-Abdeckung geöffnet.
●
Zubehör „Heizungskit" vorhanden.
●
Spannungsversorgung leistet mind. 22 W an 12 VDC für Kamera und Heizungskit.

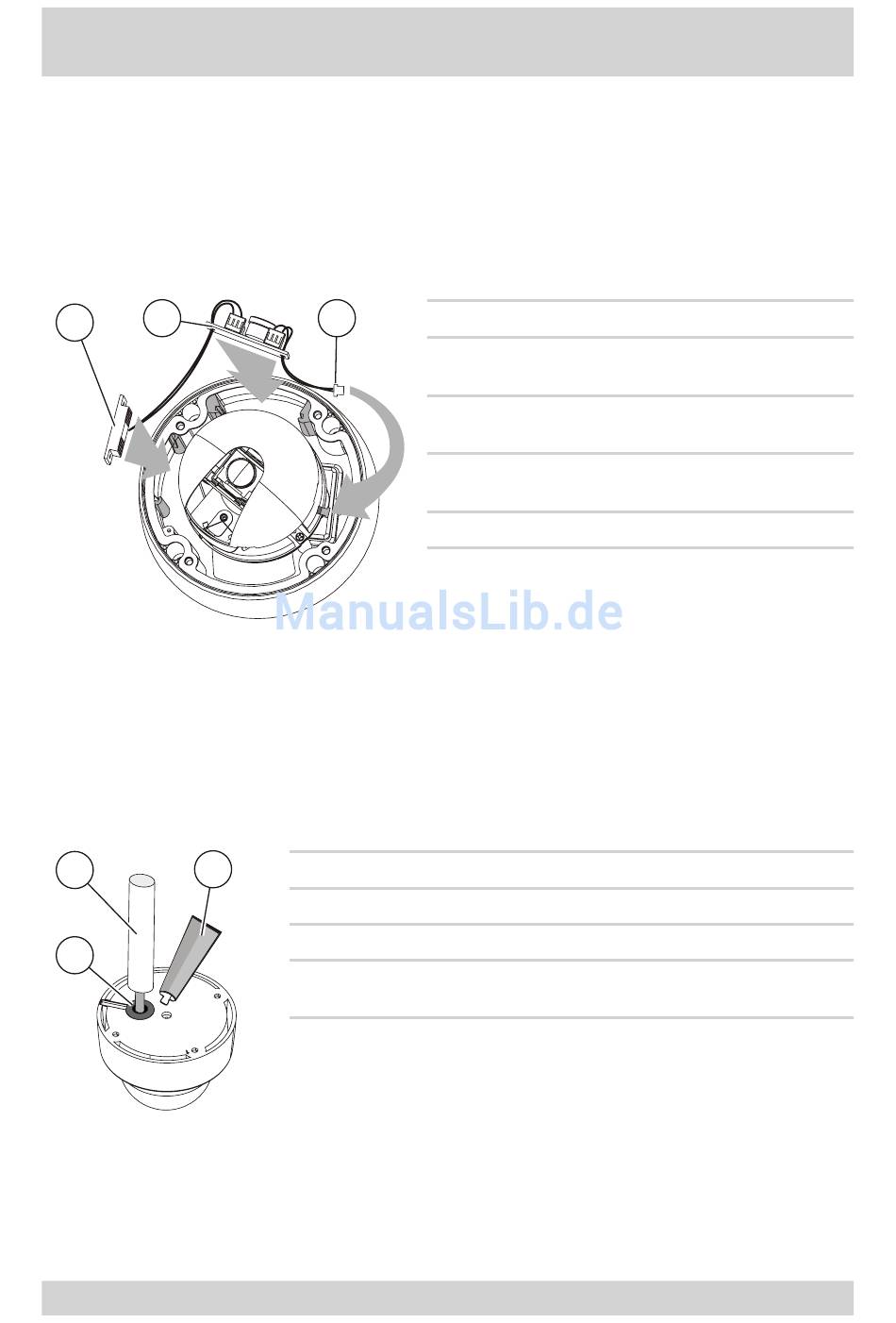

Die folgende Grafik und Tabelle beschreiben die Montage des Heizungskits:
B
A
Kabelführung im Rohr
Wenn die Kabel in einem Rohr geführt werden, muss der Kabelauslass an der Kamera geändert werden.
Voraussetzungen:
●
Alle Kabel verlaufen in einem Rohr (kein Lieferumfang).
●
Silikondichtmasse vorhanden (kein Lieferumfang).
Die folgende Grafik und Tabelle beschreiben die Maßnahmen für die Kabelführung in einem Rohr:
C
B
A
16
C
Schritt
1
2
4
Schritt
Vorgehen
1
Gummidichtung (A) am Kabelaustritt der Kamera entfernen.
2
Rohr (B) über die Kabel zur Kamera führen.
Abdichten um das Rohr mit Silikondichtmasse (C) ersetzt die
entfernte Gummidichtung.
Vorgehen
Heizelement (A) einsetzen, Kühlrippen in
Richtung Kamerainneres.
Platine (B) einsetzen, Lötseite in Richtung
Kamerainneres.
Stecker (C) in Sockel (J701) der PTZ-
Platine stecken.
Dome-Abdeckung schließen und sichern.
NTD-4101
