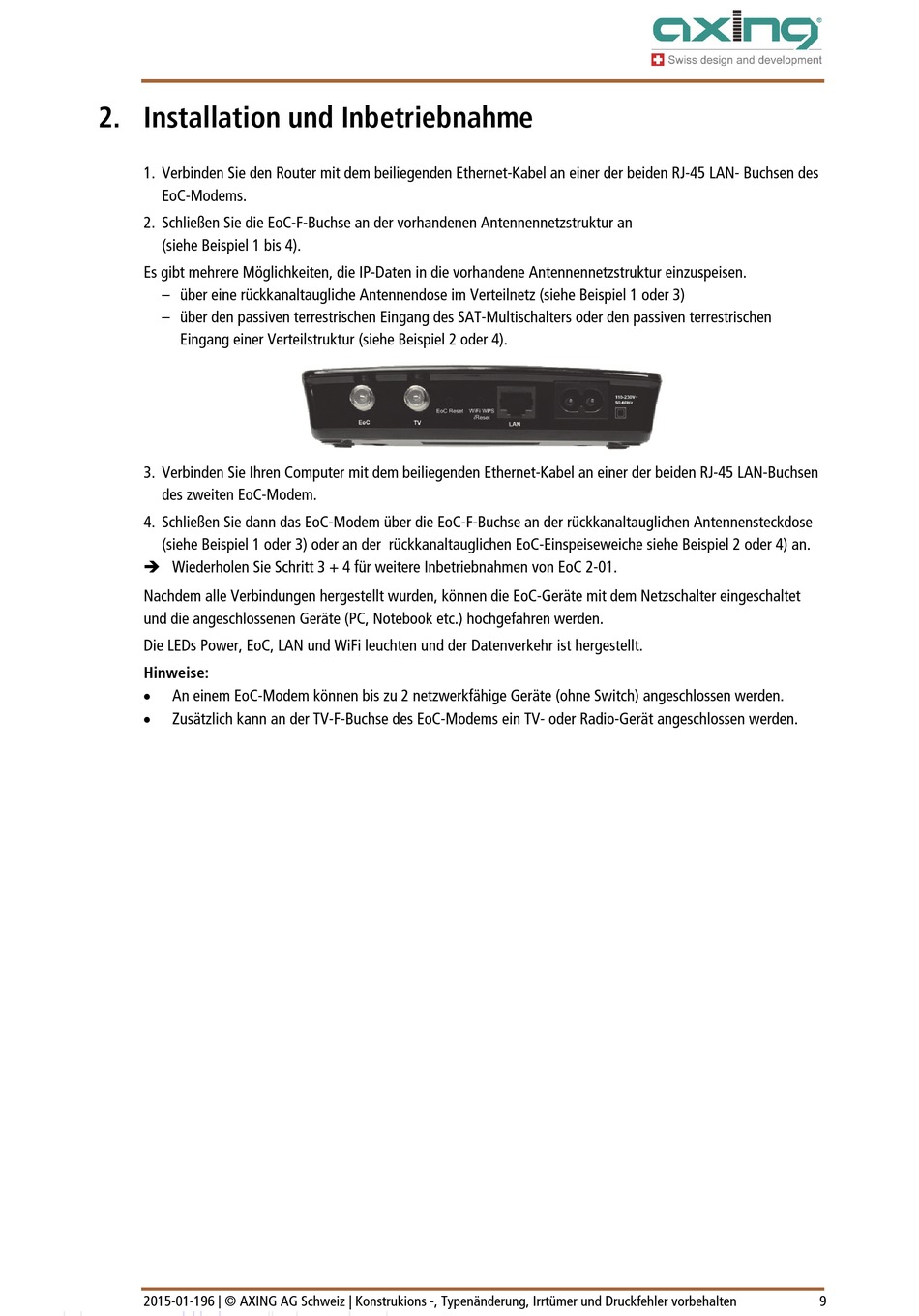

2. Installation und Inbetriebnahme

1. Verbinden Sie den Router mit dem beiliegenden Ethernet-Kabel an einer der beiden RJ-45 LAN- Buchsen des
EoC-Modems.
2. Schließen Sie die EoC-F-Buchse an der vorhandenen Antennennetzstruktur an
(siehe Beispiel 1 bis 4).
Es gibt mehrere Möglichkeiten, die IP-Daten in die vorhandene Antennennetzstruktur einzuspeisen.
– über eine rückkanaltaugliche Antennendose im Verteilnetz (siehe Beispiel 1 oder 3)
– über den passiven terrestrischen Eingang des SAT-Multischalters oder den passiven terrestrischen
Eingang einer Verteilstruktur (siehe Beispiel 2 oder 4).
3. Verbinden Sie Ihren Computer mit dem beiliegenden Ethernet-Kabel an einer der beiden RJ-45 LAN-Buchsen
des zweiten EoC-Modem.
4. Schließen Sie dann das EoC-Modem über die EoC-F-Buchse an der rückkanaltauglichen Antennensteckdose
(siehe Beispiel 1 oder 3) oder an der rückkanaltauglichen EoC-Einspeiseweiche siehe Beispiel 2 oder 4) an.
 Wiederholen Sie Schritt 3 + 4 für weitere Inbetriebnahmen von EoC 2-01.
Nachdem alle Verbindungen hergestellt wurden, können die EoC-Geräte mit dem Netzschalter eingeschaltet
und die angeschlossenen Geräte (PC, Notebook etc.) hochgefahren werden.
Die LEDs Power, EoC, LAN und WiFi leuchten und der Datenverkehr ist hergestellt.
Hinweise:

An einem EoC-Modem können bis zu 2 netzwerkfähige Geräte (ohne Switch) angeschlossen werden.

Zusätzlich kann an der TV-F-Buchse des EoC-Modems ein TV- oder Radio-Gerät angeschlossen werden.
