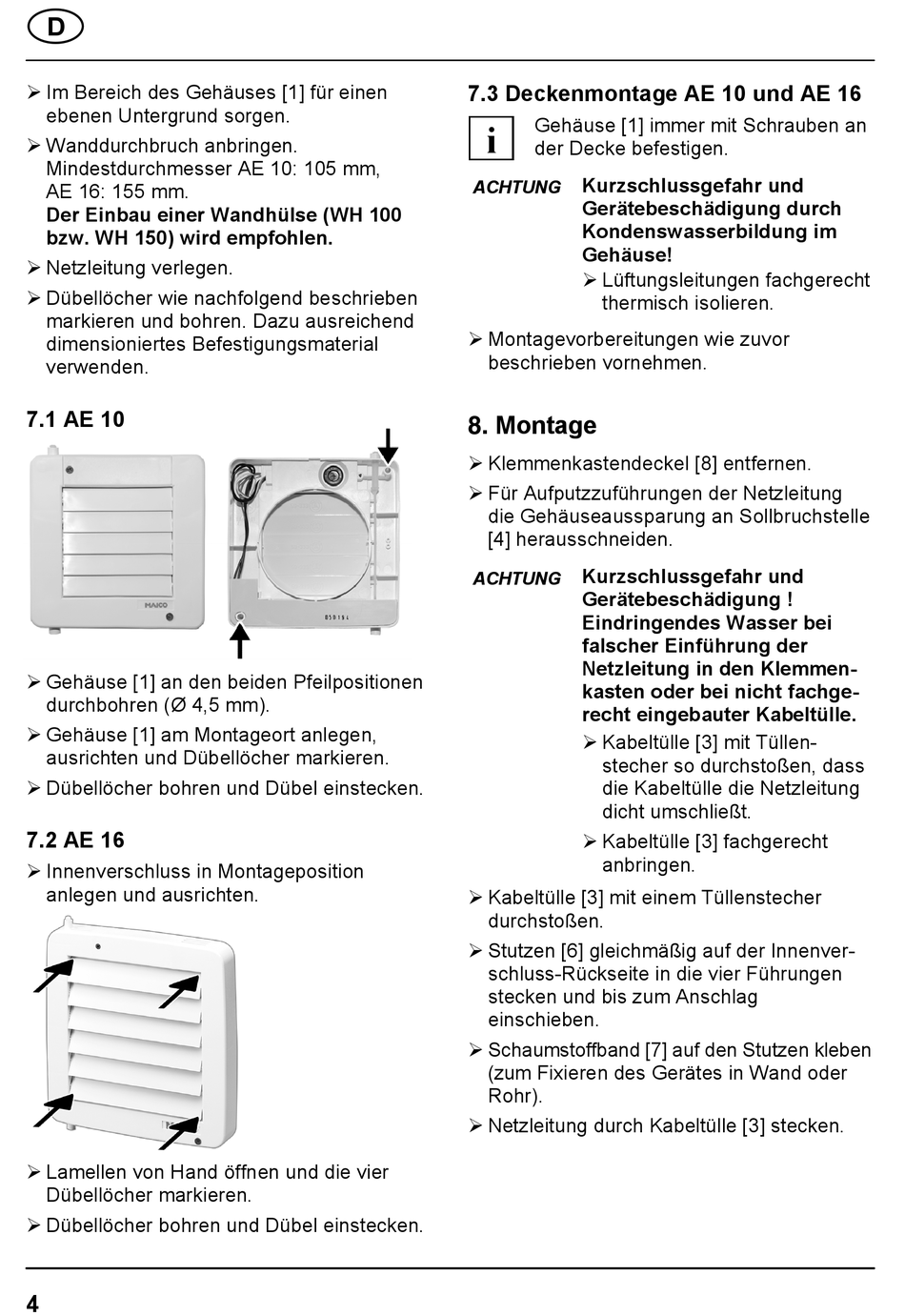

Montage - Maico AE 10 Montage- Und Betriebsanleitung

D
 Im Bereich des Gehäuses [1] für einen
ebenen Untergrund sorgen.
 Wanddurchbruch anbringen.
Mindestdurchmesser AE 10: 105 mm,
AE 16: 155 mm.
Der Einbau einer Wandhülse (WH 100
bzw. WH 150) wird empfohlen.
 Netzleitung verlegen.
 Dübellöcher wie nachfolgend beschrieben
markieren und bohren. Dazu ausreichend
dimensioniertes Befestigungsmaterial
verwenden.
7.1 AE 10
 Gehäuse [1] an den beiden Pfeilpositionen
durchbohren (Ø 4,5 mm).
 Gehäuse [1] am Montageort anlegen,
ausrichten und Dübellöcher markieren.
 Dübellöcher bohren und Dübel einstecken.
7.2 AE 16
 Innenverschluss in Montageposition
anlegen und ausrichten.
 Lamellen von Hand öffnen und die vier
Dübellöcher markieren.
 Dübellöcher bohren und Dübel einstecken.
4
7.3 Deckenmontage AE 10 und AE 16
Gehäuse [1] immer mit Schrauben an
i
der Decke befestigen.
Kurzschlussgefahr und
ACHTUNG
Gerätebeschädigung durch
Kondenswasserbildung im
Gehäuse!
 Lüftungsleitungen fachgerecht
thermisch isolieren.
 Montagevorbereitungen wie zuvor
beschrieben vornehmen.

8. Montage

 Klemmenkastendeckel [8] entfernen.
 Für Aufputzzuführungen der Netzleitung
die Gehäuseaussparung an Sollbruchstelle
[4] herausschneiden.
Kurzschlussgefahr und
ACHTUNG
Gerätebeschädigung !
Eindringendes Wasser bei
falscher Einführung der
Netzleitung in den Klemmen-
kasten oder bei nicht fachge-
recht eingebauter Kabeltülle.
 Kabeltülle [3] mit Tüllen-
stecher so durchstoßen, dass
die Kabeltülle die Netzleitung
dicht umschließt.
 Kabeltülle [3] fachgerecht
anbringen.
 Kabeltülle [3] mit einem Tüllenstecher
durchstoßen.
 Stutzen [6] gleichmäßig auf der Innenver-
schluss-Rückseite in die vier Führungen
stecken und bis zum Anschlag
einschieben.
 Schaumstoffband [7] auf den Stutzen kleben
(zum Fixieren des Gerätes in Wand oder
Rohr).
 Netzleitung durch Kabeltülle [3] stecken.
