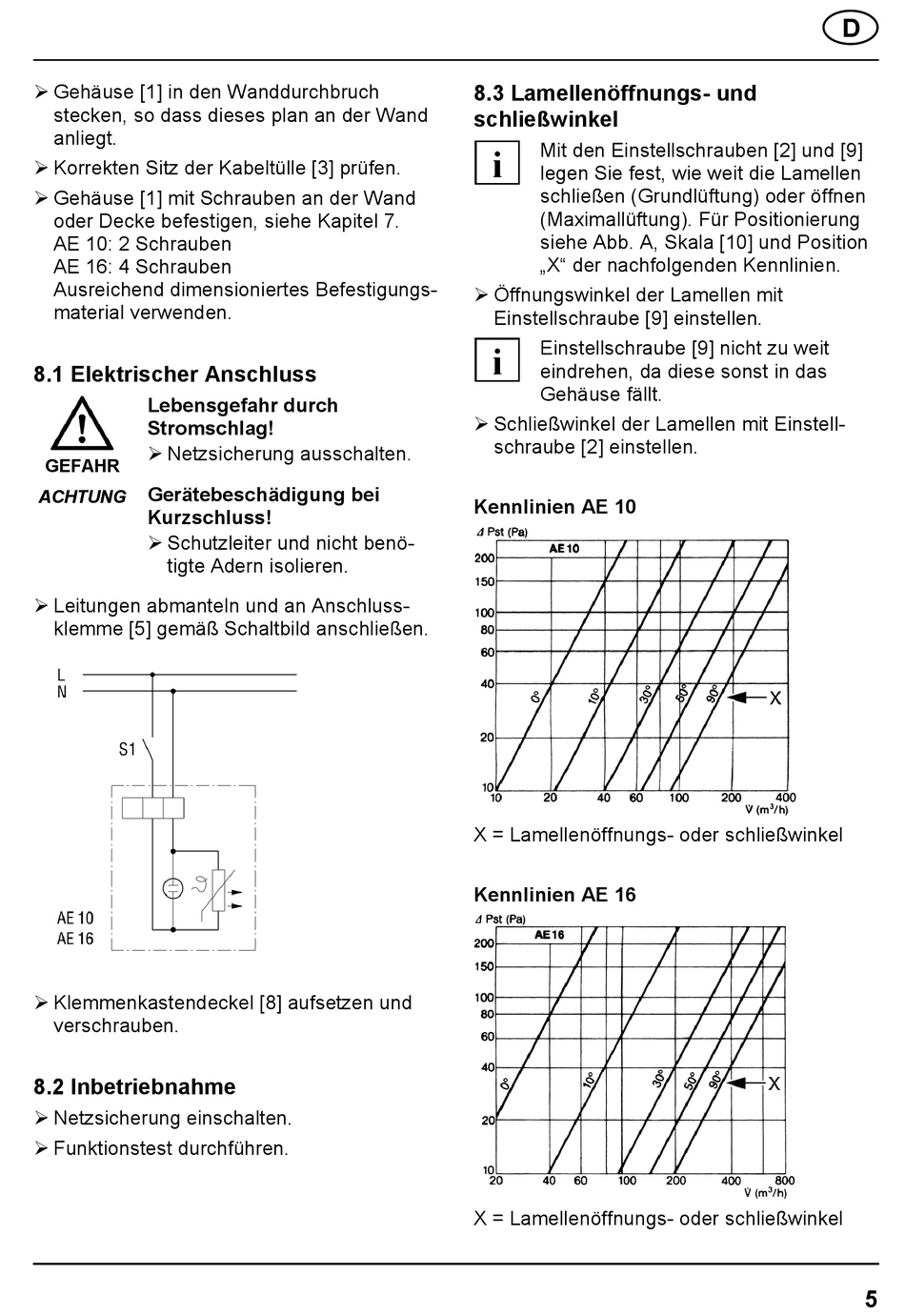

 Gehäuse [1] in den Wanddurchbruch
stecken, so dass dieses plan an der Wand
anliegt.
 Korrekten Sitz der Kabeltülle [3] prüfen.
 Gehäuse [1] mit Schrauben an der Wand
oder Decke befestigen, siehe Kapitel 7.
AE 10: 2 Schrauben
AE 16: 4 Schrauben
Ausreichend dimensioniertes Befestigungs-
material verwenden.
8.1 Elektrischer Anschluss
Lebensgefahr durch
Stromschlag!
 Netzsicherung ausschalten.
GEFAHR
Gerätebeschädigung bei
ACHTUNG
Kurzschluss!
 Schutzleiter und nicht benö-
tigte Adern isolieren.
 Leitungen abmanteln und an Anschluss-
klemme [5] gemäß Schaltbild anschließen.
 Klemmenkastendeckel [8] aufsetzen und
verschrauben.
8.2 Inbetriebnahme
 Netzsicherung einschalten.
 Funktionstest durchführen.
8.3 Lamellenöffnungs- und
schließwinkel
Mit den Einstellschrauben [2] und [9]
i
legen Sie fest, wie weit die Lamellen
schließen (Grundlüftung) oder öffnen
(Maximallüftung). Für Positionierung
siehe Abb. A, Skala [10] und Position
„X" der nachfolgenden Kennlinien.
 Öffnungswinkel der Lamellen mit
Einstellschraube [9] einstellen.
Einstellschraube [9] nicht zu weit
i
eindrehen, da diese sonst in das
Gehäuse fällt.
 Schließwinkel der Lamellen mit Einstell-
schraube [2] einstellen.
Kennlinien AE 10
X = Lamellenöffnungs- oder schließwinkel
Kennlinien AE 16
X = Lamellenöffnungs- oder schließwinkel
