Der KESSEL-Rückstauverschluß Staufix

1.1 Verwendung

SWA nach DIN 1997 ist für durchgehende Ab-
wasserleitungen bestimmt, in denen fäkalien-
freies Abwasser abgeleitet wird. Der Rück-
stauverschluß verhindert das Zurückfliessen
des Abwassers bei Rückstau. Er ist stets in be-
triebsfähigem Zustand zu halten und muß je-
derzeit gut zugänglich sein. Der Betriebsver-
schluß (Klappe) ist ständig geschlossen und
öffnet selbsttätig bei abfliessendem Wasser.
Mit dem Notverschluß kann die Abwasserlei-
tung durch Handbetätigung verschlossen und
wieder geöffnet werden. Es ist empfehlens-
wert, bei längeren Betriebsunterbrechungen
den Notverschluß geschlossen zu halten. Für
die Entwässerungsanlage und damit auch für
den Rückstauverschluß ist die DIN EN 12056
und DIN EN 13564 zu beachten.
Der KESSEL-Rückstauverschluß Staufix

1.2 Anlagenbeschreibung

SWA besteht aus
' einem Grundkörper mit Betriebs- und Not-
verschluß
' einer Einbau- und Bedienungsanleitung

1. Allgemein

Der KESSEL-Rückstauverschluß Staufix
SWA wird vormontiert geliefert und ist in fol-
®
genden Varianten erhältlich:
(Best.Nr. 73100.10 S/X, 73125.10 S/X,
1.) zum Einbau in die Bodenplatte:
73150.10S/X). Hier gehört zum Lie-
ferumfang ein integrierter Wartungsschacht,
bestehend aus einem Zwischenstück mit
Preßdichtungsflansch, einem teleskopi-
schen Aufsatzstück und einer Abdeckplatte
Klasse A15. Die Abdeckplatte ist in schwarz
sowie für wählbare Oberflächen erhältlich.
Bei letzterer Ausführung können bauseits
Fliesen in die Abdeckung eingeklebt werden
(siehe Kap. 2.1).
2.) zum vertieften Einbau in die Bo-
(in Kombination mit 83070). Je nach Ein-
denplatte:
bautiefe können ein oder zwei Verlänge-
rungsstücke zwischen Aufsatzstück und
Zwischenstück eingesetzt werden. Die je-
weiligen Dichtungen sind entsprechend ein-
®
zufetten. Achtung! Beim Einbau von mehr
als zwei Zwischenstücken ist die Zugäng-
lichkeit für Wartungsarbeiten nicht mehr ge-
währleistet.
3
®
3.) zum Einbau in eine freiliegende Ab-
(Best.Nr. 73100.10, 73125.10, 73150.10).
wasserleitung:
Hier gehört zum Lieferumfang eine Ab-
deckung aus transparentem Kunststoff zum
Schutz des Rückstauaggregates.
Umrüstbarkeit: Der KESSEL-Rückstau-
verschluß Staufix SWA kann durch Einbau
®
des Umrüstsatzes Best.Nr.80080 für DN
125/150 und 80081 für DN 100 zum KES-
SEL-Fäkalien-Rückstauautomat FKA um-
gerüstet werden. Dafür sollte vorsorglich für
den Anschluß der elektrischen Leitungen
von Sonde und Antriebsmotor ein Kabel-
leerrohr (HT-Rohr DN 50) eingebaut wer-
den, um später die
Umrüstung ohne zu-
sätzliche Baumaß-
nahmen durchführen

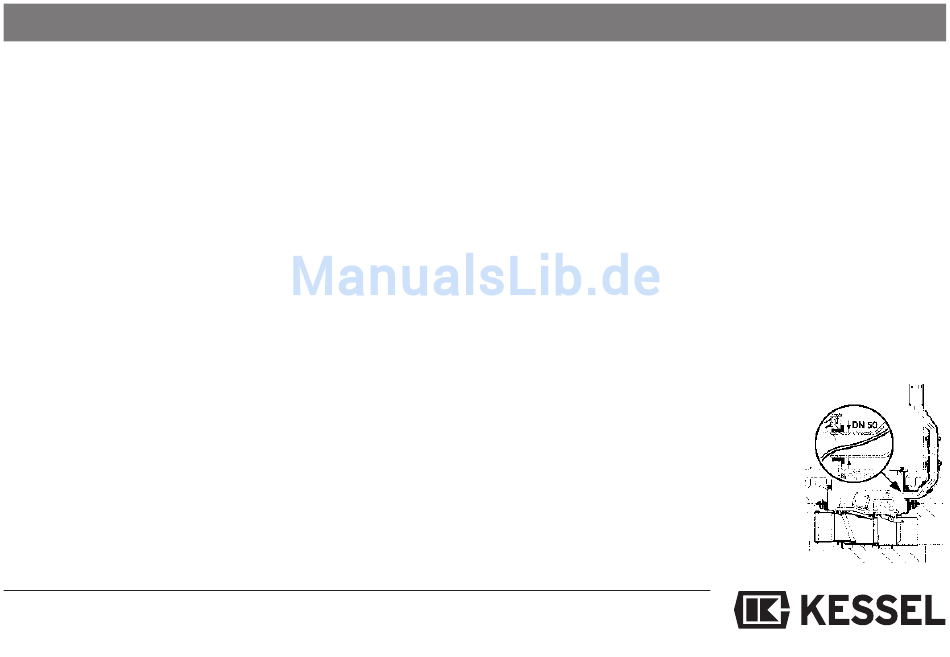

zu können. Dazu Ka-
belleerrohr entspre-
chend Abb. 1 verle-
gen und in die Ka-
beldurchführung im
Behälter einführen.
Abb. 1
