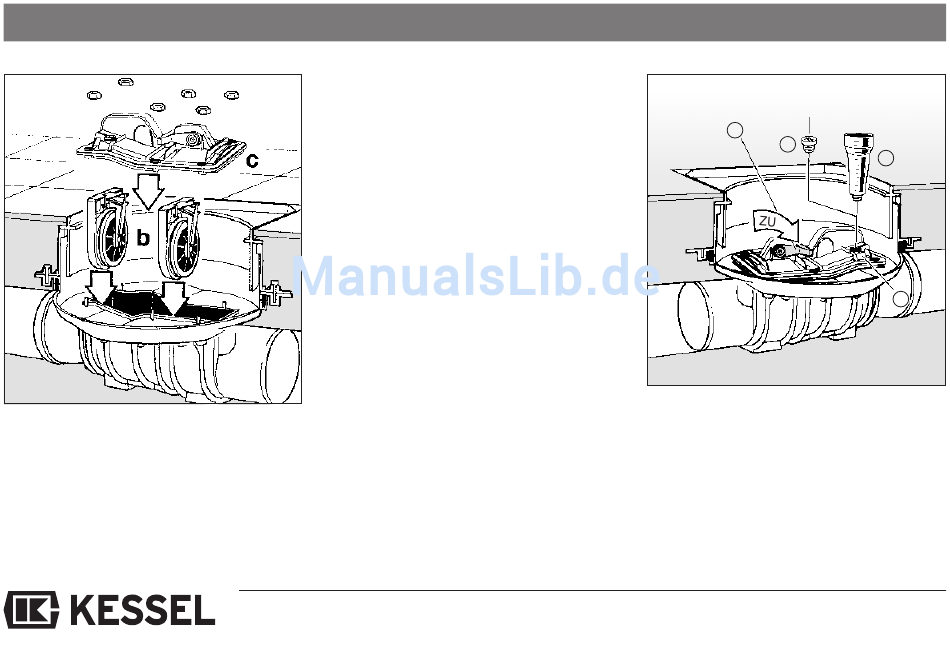

Abb. 11
a) Dichtungen der Einschiebeteile außen
sowie Führungsteil der Klappenverschlüsse
mit Gleitmittel einstreichen
b) Einschiebeteile exakt einsetzen
c) Deckel aufsetzen, Muttern über Kreuz
anziehen. Auszugsmoment max. 10 Nm
d) Rückstauaggregat entsprechend Anlei-
tung überprüfen

4. Wartung

4.2 Funktionsprüfung nach
DIN EN 13564-1 und DIN 1986 Teil 30
Verschlußschraube (1) R
1
ent fernen und den Trichter (2) einschrau-
ben. Den Handhebel (= Notverschluß(3))
am Deckel (4) auf „ZU".
Wasser in den Trichter (2) bis zur Wasser-
spiegelhöhe 100 mm einfüllen.
Die Wasserspiegelhöhe im Trichter ist 10
Min. lang zu beobachten und gegebenen-
falls durch Nachfüllen auf der ursprüngli-
chen Höhe zu halten. Der Rückstauver-
schluß gilt als ausreichend dicht, wenn in
dieser Zeit nicht mehr als 500 cm
nachgefüllt werden müssen.
ACHTUNG: Nach der Prüfung Trichter (2)
entfernen und Verschlußschraube (1) zu-
sammen mit der Dichtung in den Deckel (4)
einschrauben.
Den Handhebel wieder auf Stellung „AUF".
/ " am Deckel (4)
2
Wasser
3
Abb. 12
10
Verschluß-
schraube R / "
1
3 2
1
Trichter
2
4
