2. EINBAU DER SCHWEISSPISTOLE UND DRAHTELEKTRODE
Stromdüse, Drahtleiter und Drahtvorschubrolle nach der Drahtelektrode wählen. Die Anlage wird
ausgerüstet für Drahtelektrode von Ø 0,6 und 0,8 mm geliefert.

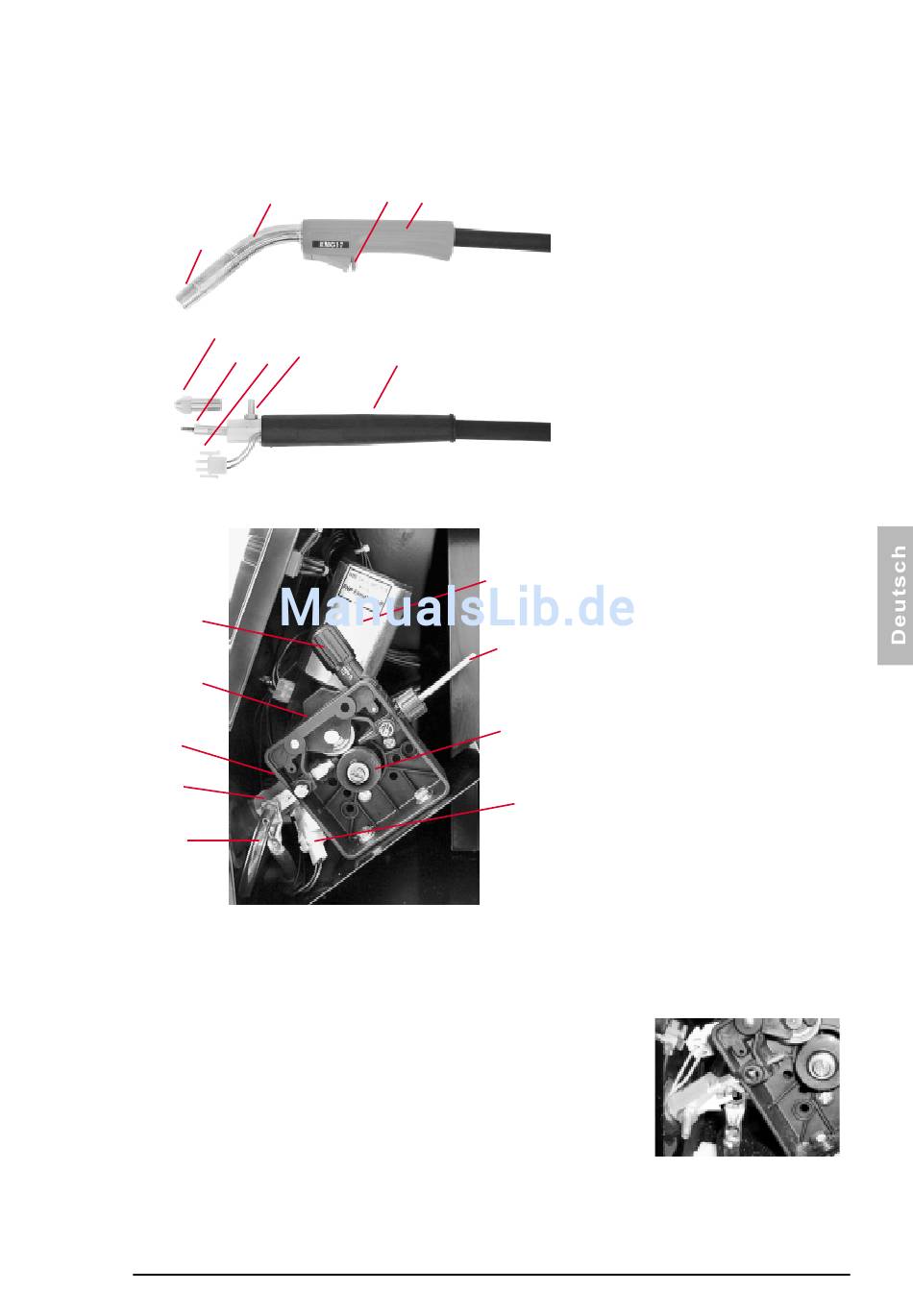

2.1. Hauptteile der Schweißpistole
3
4
8
9
6
2.2. Vorschubeinrichtung
11
12
15
16
18
2.3. Einbau der Schweißpistole
Um ein störfreies Schweißen zu gewährleisten, nur originale Kemppi-Schweißpistole verwenden.
Keine beschädigte Pistole anwenden.
1. Spindel des Gasschlauchs (7) und Drahtführungsrohr (8)
vom Brenneranschluß (6) lösen.
2. Andruckhebel des Drahtvorschubs (12) lösen und
Zubringerrad (14) sowie - schraube lösen.
3. Brenneranschluß durch den Durchführungsring in der
Frontplatte schieben und in das Führungsloch des
Vorderflansches (15) verlegen.
4. Drahtführungsrohr einbauen und an den Brenneranschluß
(6) festdrehen. Achtung! Überprüfen, dass das
Gewindeloch von der Vorderseite zu sehen ist (16).
5. Kabelschuh (16) mit der Spindel des Gasschlauchs an den Brenneranschluß anziehen.
6. Leitverbindung (17) befestigen und Gasschlauch (18) an die Spindel anschliessen.
7. Prüfen, dass das Ende des Drahtführungsrohres nicht gegen die Drahtvorschubrollen
stößt stützt und die Verbindugen nachziehen.
2
1
7
5
1
Handgriff
2
Schalter
3
Brennerhals
4
Gasdüse
5
Gasschlauch
6
Brenneranschluß
7
Spindel des Gasschlauchs
8
Drahtführungsrohr
9
Drahtleiter
13
10
Rückenführung
11
Druckschraube
10
12
Andruckhebel
13
Drahtvorschubmotor
14
Drahtvorschubrolle und
Zubringerradschraube
15
Vorderflansch des
14
Vorschubmechanismus
16
Kabelschuh
17
Leitverbindung
17
18
Gasschlauch
0120/ 1921920E /
