Met de wisseldecoder m83 kunnen max. 4 wissels onaf-
hankelijk van elkaar digitaal geschakeld worden. Daarvoor
moet de decoder geadresseerd worden. Deze kan naar
keuze zichtbaar met de dipschakelaars of via programme-
ring vanuit het besturingsapparaat ingesteld worden. Het is
dringend aan te bevelen de instelling met de dipschakelaars
uit te voeren.
ON
1 2 3 4 5 6 7 8 9 10
38

Instellen van het adres met de schakelaars

Op de wisseldecoder m83 kunnen max. 4 wissels aangeslo-
ten worden. Het adres van de eerste wissel wordt ingesteld.
De volgende 3 wissels krijgen automatisch de daaropvol-
gende adressen toegewezen.

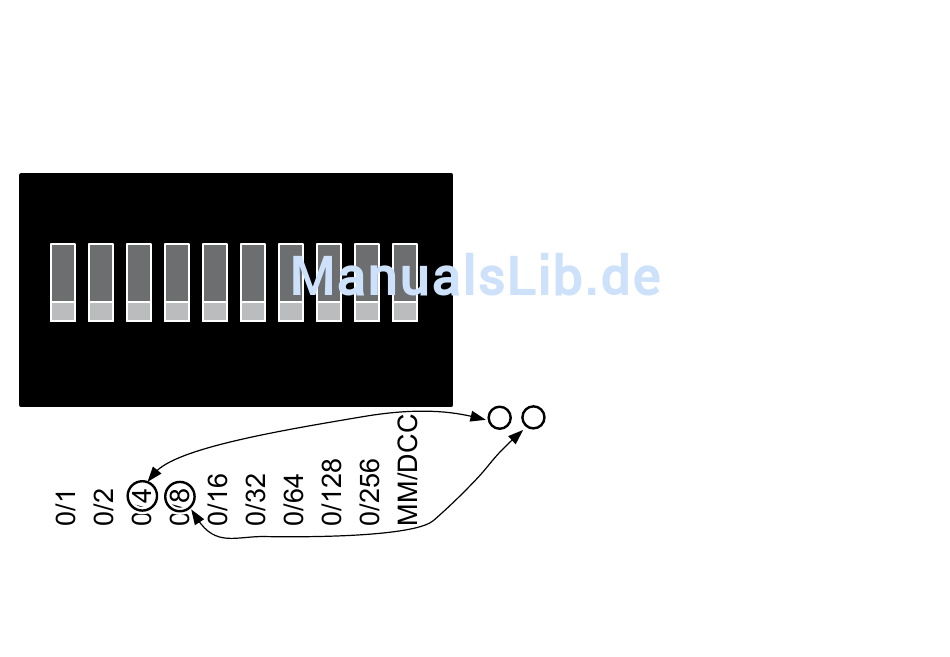

De dipschakelaar bevat 10 schakelaartjes. Het adres wordt
met de schakelaars 1 t/m 9 ingesteld (schakelaar 10 is voor
het kiezen van het digitale protocol MM of DCC). De met de
schakelaars ingestelde waarde bepaalt het adres van het
eerste wissel. De tabel op pagina 44 toont de schakelaarin-
stelling voor de adressen 1 – 160.
Opmerking: voordat de dipschakelaar veranderd wordt,
moet de decoder geheel spanningsloos zijn. Dit betekend
dat ook een eventueel aangesloten externe voeding uit-
geschakeld moet zijn.
Voorbeeld:
de schakelaars 3 en 4 staan op ON, alle anderen niet:
4 + 8 = 12 Waarde van de schakelaars optellen
-> wisselgroepen adres 12
12 x 4 - 3 = 45 Berekenen van aparte wisseladressen
-> wisseladressen 45 – 48
De 4 aangesloten wissel hebben de aparte
wisseladressen 45 t/m 48.
