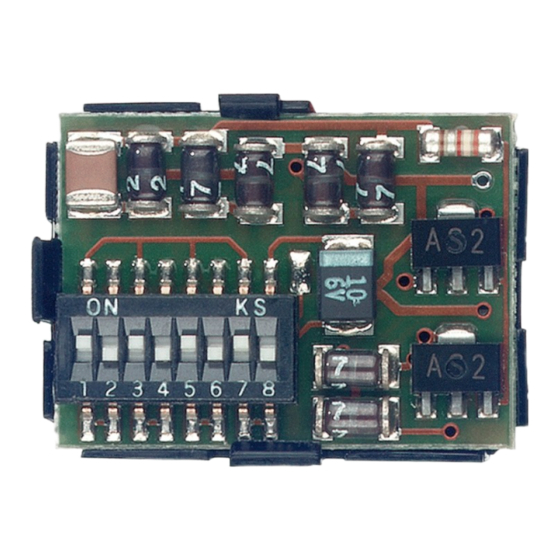

Einbauhinweis Decoder c96
Wichtiger Hinweis:
Nur beim Einbau des Sonderfunktion-Decoders
60960 durch einen Märklin Digital-Fachhändler
besteht die 12 monatige Märklin Garantie. Bei
Einbau durch eine unautorisierte Person erlöschen
automatisch jegliche Gewährleistungsansprüche!
Einsatzmöglichkeit
Der Funktionsdecoder ist zum nachträglichen
Einbau in Märklin H0- oder Spur 1-Lokomotiven
oder in H0- oder Spur 1-Wagen vorgesehen.
Über ein Fahrgerät im Märklin-Digitalsystem
können dann in der Lokomotive oder in dem
Wagen verschiedene elektrische Verbraucher wie
Beleuchtung, Rauchgenerator, Geräuschmodule
etc. eingeschaltet werden.
Folgende Voraussetzungen müssen erfüllt sein:
– Als Digital-Zentraleinheit sind nur die
Control Unit 6021, die Central Station 60212
oder die Mobile Station 60652 verwendbar.
– Der vierfach Betriebsarten-Schalter auf der
Rückseite der Control Unit muss entweder in
der Stellung UNIVERSAL
(Schalter 1, 3 und 4 auf off = Position unten,
Schalter 2 auf on = Position oben) oder in der
Stellung CONTROL UNIT
(Schalter 1,2 und 3 auf on = Position oben,
Schalter 4 auf off = Position unten) stehen.
Hinweis: Der Betriebsartenschalter ist in der
Anleitung zu 6021 erst seit 1998 beschrieben.
Dem widersprechende Angaben in älteren
Anleitungen sind nicht mehr gültig.
– Die Lokomotive muss mit einem Digital-Decoder
oder einem Delta Modul zum Antrieb der Lok
ausgestattet sein.
Downloaded from
www.Manualslib.com
manuals search engine
– Ein Wagen muss mit einer Stromzuführung und
einer Stromrückführung zum Gleis ausgestattet
sein bzw. nachrüstbar sein. Dies ist zum Bei-
spiel bei beleuchteten Wagen der Fall.
– In der Lok oder in dem Wagen muss genügend
freier Raum zum Einbau von 60960 vorhanden
sein (mindestens 25 mm Länge, 20 mm Höhe
und 10 mm Tiefe).
– Die zu schaltenden elektrischen Verbraucher
sollten von der Gehäusemasse isoliert sein.
(Ausnahme: Rauchgeneratoren).
– Die zu schaltenden elektrischen Verbraucher
müssen mit einer ungeglätteten Gleichspan-
nung von 12 – 16 Volt funktionieren.
Wichtiger Hinweis:
Über die stromführende H0-Kupplung kann zum
Beispiel auch die Beleuchtung in einem ange-
hängten weiteren Wagen über den Decoder 60960
eingeschaltet werden. Dieser Wagen benutzt dann
als Rückleiter die Fahrzeugmasse.
In Spur 1 ist dies nur möglich, wenn zwischen dem
Wagen mit dem eingebauten Decoder und dem
anderen Wagen mit der Beleuchtung eine zwei-
adrige Verbindung hergestellt wird! Eine Verwen-
dung der Radschleifer im angehängten Wagen als
Rückleiter kann zu einem Kurzschluss führen!
Maximale Belastbarkeit:
Funktion 1 und 2: je max. 500 mA
Funktion 3 und 4: je max. 200 mA
Funktionen 1 bis 4 zusammen: maximal 1 A!
