3.2 Anschließen einer doppelseitigen Uhr (Double Face / DF)
Bei einer doppelseitigen Uhr werden die Uhren Rücken an Rücken mit Hilfe eines Wandarms
montiert.
a. Lösen Sie an jeder Uhr die Schraube zur Diebstahlsicherung.
Drücken Sie gegenüber den 2 Pfeilen auf den Wandträger, um ihn auszuhaken.
Legen Sie die Uhren mit der Rückseite nach oben auf einen Tisch.
b. Befestigung am Wandarm: die Halterung kann für den einseitigen Wandträger und für die
zweiseitigen Wandträger
verwendet werden. Verwenden Sie die Blechschrauben, die mit dem Wandträger geliefert
werden. Die Befestigungspunkte sind identisch mit
dem Wandhalter (einseitige Uhr).
c. Anschließen des Ethernet-Netzes:
Für die zwei Uhren einer doppelseitigen Uhr muss ein einziges Netzkabel (RJ45) verlegt
werden.
Wichtig: zwei Cristalys 14-Uhren können nicht doppelseitig angeschlossen werden (ihr
Stromverbrauch übersteigt die maximale Leistung des PoE).
■ Hauptuhr:
Siehe Kapitel 3.1 Installation und Anschließen einer einseitigen Uhr.
■ Nebenuhr:

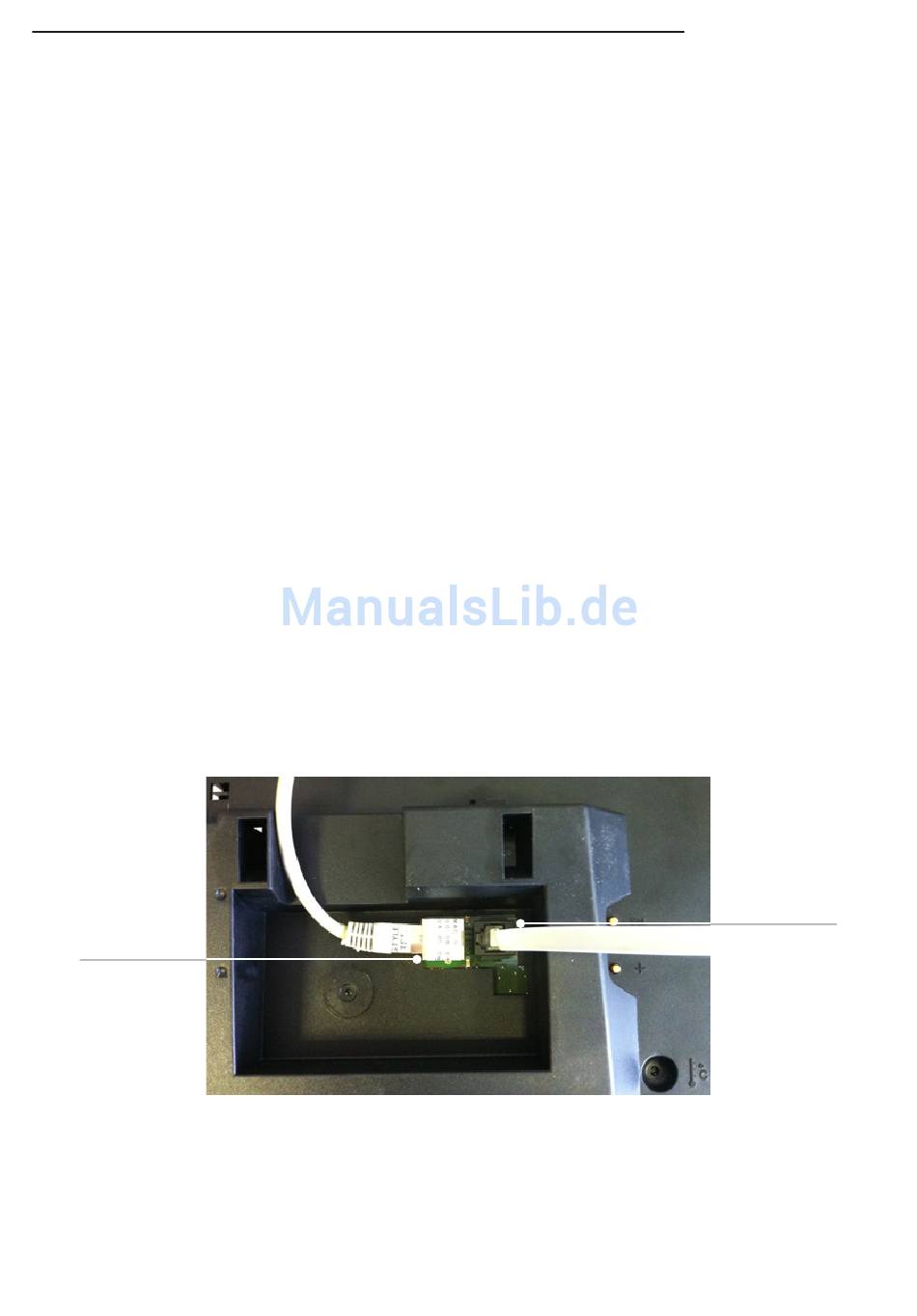

Schließen Sie das Ethernet-Netzwerk über den RJ12-Stecker an.
Verwenden Sie kein Standard-Telefonkabel RJ11. Wir empfehlen, ein RJ12-Kabel von
Bodet zu verwenden, Artikel-Nr.: 927224.
Kein Ethernet PoE-Kabel an den RJ45-Stecker der Nebenuhr anschließen.
RJ 45
Hinweis: Bei einer doppelseitigen Uhr werden die Software «BODET Detect» (siehe
Bedienungsanleitung 607548) sowie der Webserver unverändert verwendet. Die Einstellung
wird an einer einzigen Uhr (der «Hauptuhr») vorgenommen. Diese überträgt die Informationen
dann über das Ethernet RJ12-Kabel an die Nebenuhr. Die Aktualisierung der Firmware erfolgt
auf beiden Uhren. Wenn auf Haupt- und Nebenuhr unterschiedliche Versionen der Firmware
vorhanden sind, muss diese Information dem Nutzer angezeigt werden durch Anzeige jeder
Firmware-Version in der Spalte Firmware der Software «BODET Detect».
7
RJ 12
