Beacon 360

Bedienfeld

Kontrollmodus

Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)

DMX-Adresszuweisung

Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der erste Kanal, über den
der Beacon vom Controller gesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 19 Kanäle hat.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Beacons verwenden.
Daher sollte die DMX-Adresse des ersten Beacon 1 (001) sein; die DMX-Adresse des zweiten Geräts sollte
1+19=20 (020) sein; die DMX-Adresse des dritten Geräts sollte 20+19=39 (039) sein, etc.
Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jedes einzelne Gerät korrekt
angesteuert werden kann.
Wenn zwei oder mehreren Beacons ähnliche Adressen zugewiesen werden, reagieren sie entsprechend
ähnlich.

Steuerung:

Nachdem Sie allen Beacons eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Lichtpult
ansteuern.
Hinweis: Beim Einschalten erkennt der Beacon automatisch, ob er DMX 512-Daten empfängt. Die „LED"
des Bedienfelds blinkt nur, wenn über den DMX-Eingang Daten empfangen werden.
Es könnte eines der folgenden Probleme vorliegen:
• Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Beacon angeschlossen.
• Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Bestellnummer: 45051

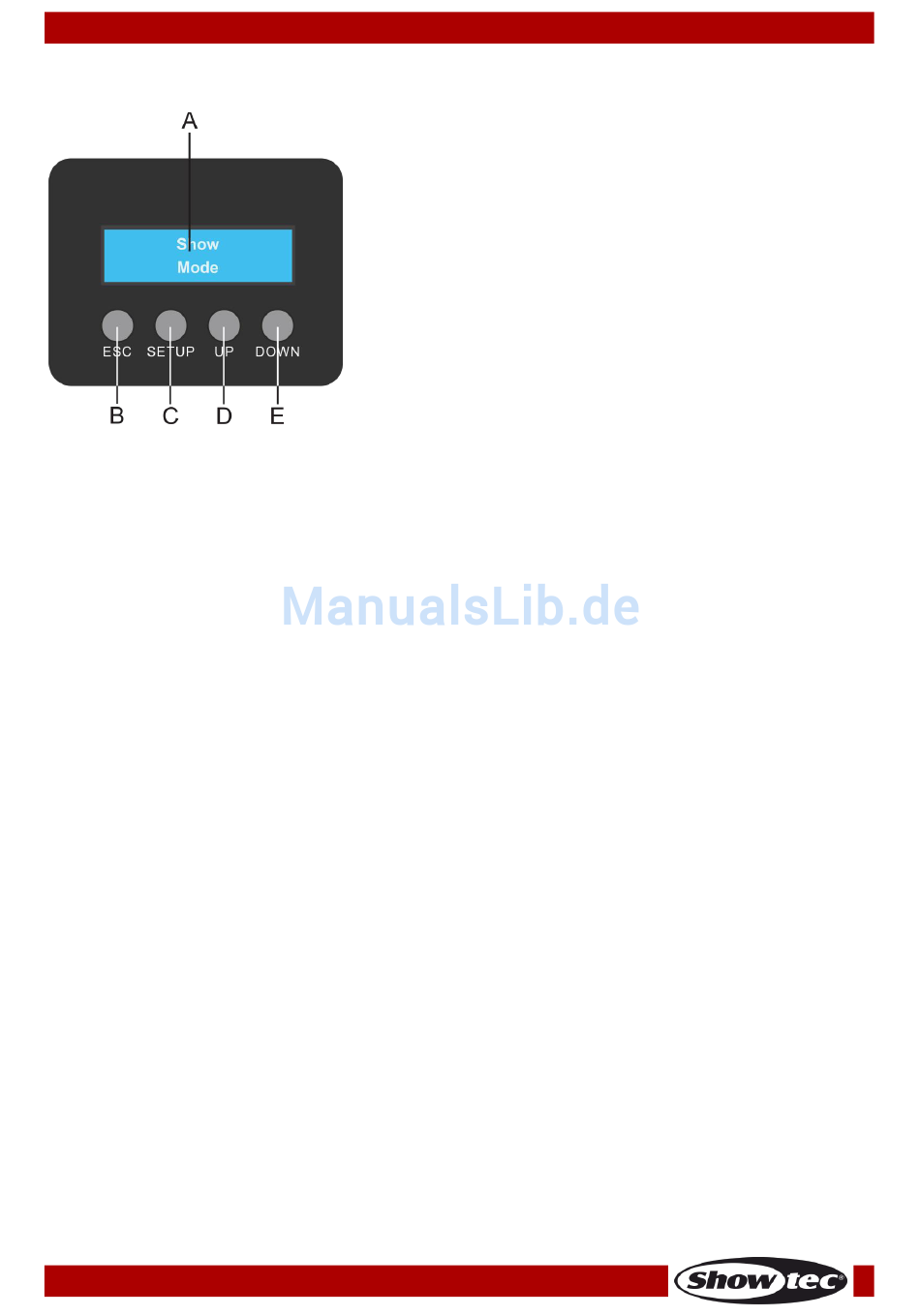

A) LCD-Display
B) ESC-Taste
C) SETUP-Taste
D) UP-Taste
E) DOWN-Taste
12
Abb. 05
