Beacon 360

Steuerungsmodi

Es gibt 5 Modi:
Ein Beacon (selbstständiger und manueller Modus)
01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).
03) Schließen Sie das Gerät mit dem Powercon-Kabel an eine geeignete Steckdose an.
04) Der Beacon funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist.
05) Siehe Seite 14 für mehr Informationen über die voreingestellten Programme und Seite 15 für mehr
Informationen über den manuellen Modus.

Ein Beacon (Musiktaktung)

01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).
03) Schließen Sie das Gerät mit dem Powercon-Kabel an eine geeignete Steckdose an.
04) Der Beacon funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist.
05) Siehe Seite 16 für mehr Informationen über die Musiktaktung.

Mehrere Beacons (Master/Slave-Steuerung)

01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).
03) Schließen Sie das Gerät mit dem Powercon-Kabel an eine geeignete Steckdose an.
04) Verbinden Sie die Beacons mit einem 3-poligen XLR-Kabel.
Die Steckerkontakte:

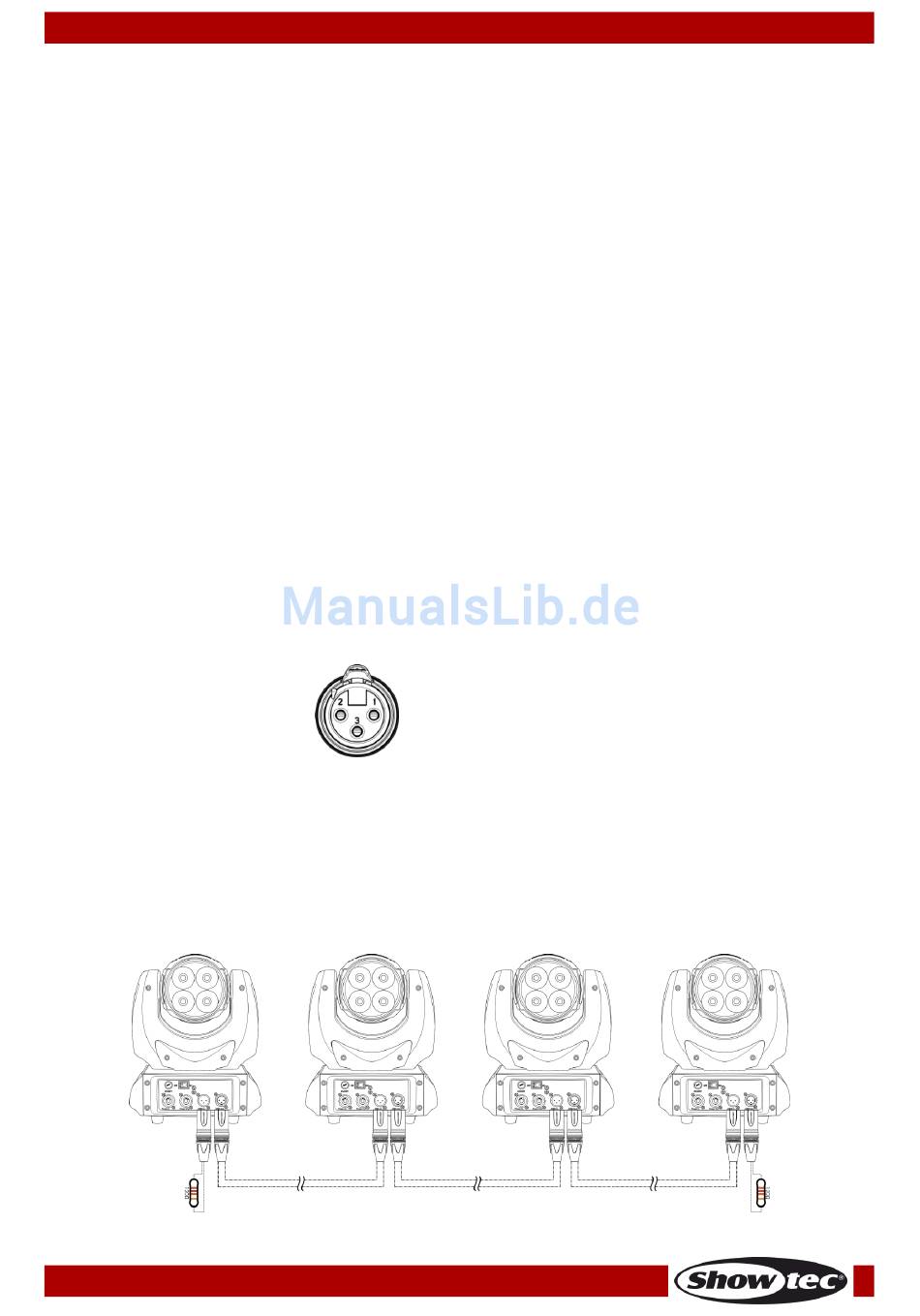

05) Verbinden Sie die Geräte so wie in (Abb. 03) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die
DMX-„OUT"-Buchse des ersten Geräts mit der „IN"-Buchse des zweiten Geräts zu verbinden.
Wiederholen Sie diesen Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden. Mit
dem Master-Gerät stehen Ihnen dieselben Funktionen wie auf Seite 14 und 16 beschrieben
(voreingestellte Programme oder Musiktaktung) zur Verfügung. Das bedeutet, dass Sie den
gewünschten Betriebsmodus am Mastergerät einstellen können und dann alle Slave-Geräte
genauso reagieren wie dieses Gerät.
Mehrere Beacons (Master/Slave-Setup)
Bestellnummer: 45051
Voreingestellte Programme (selbstständiger Modus)
Manueller Modus
Musiktaktung
Master/Slave
DMX-512 (9CH, 19CH)
01) Erdung
02) Signal (-)
03) Signal (+)
9
Abb. 03
