Zusammenbau - Geteilte Drehtür unten -

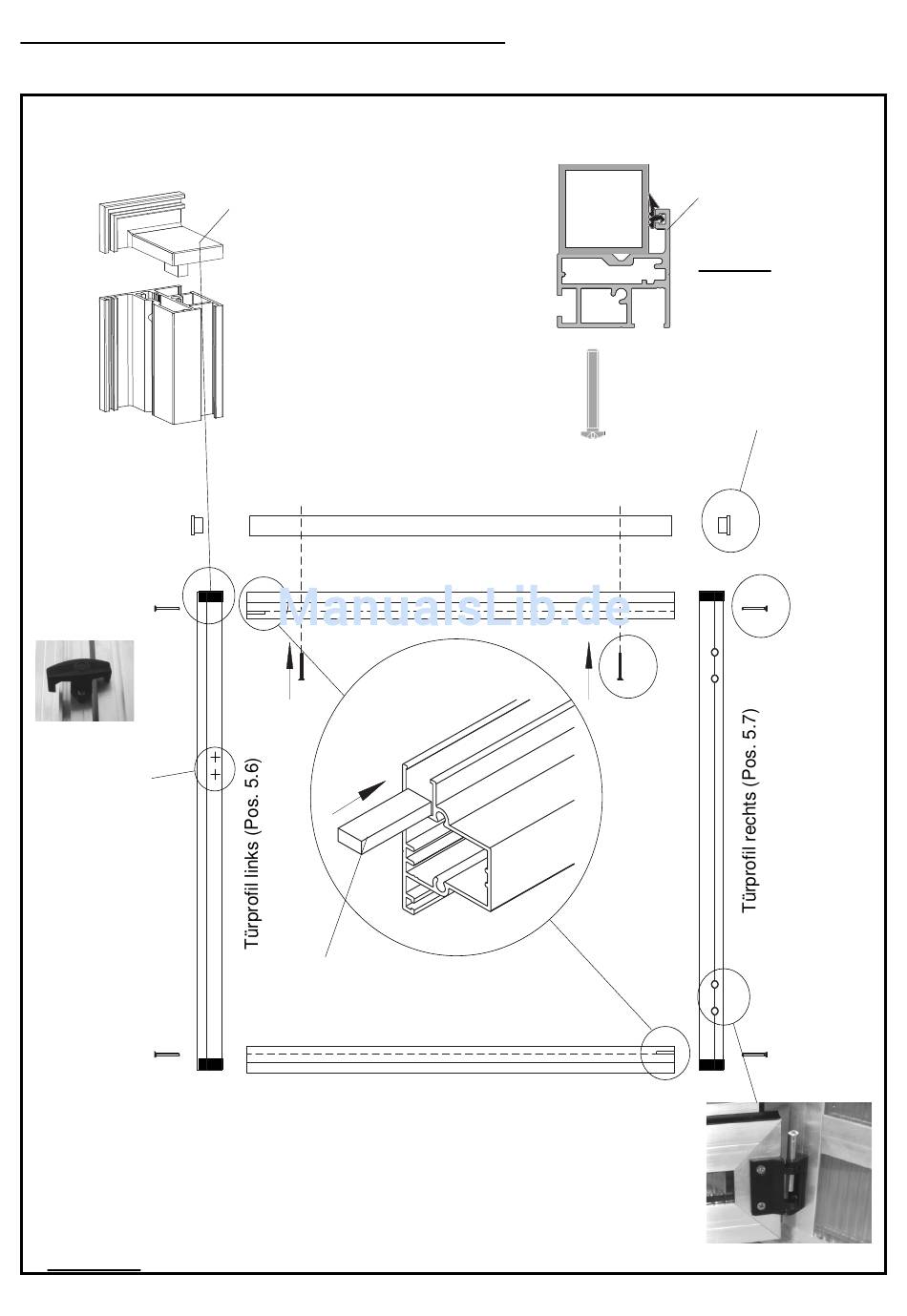

Ansicht von außen
Legen Sie die Profi le nach der Abbildung auf einen ebenen Untergrund (evtl. auf Pappe oder
ähnliches).
Vorreiber
(V28) mit Senk-
kopfschraube
3,5 x 22 (S19)
befestigen.
Senkkopfschraube 4,2 x 45
(S17)
*
Anmerkung: Die Dichtung ist gebündelt in einem Strang für alle Türen und Fenster, bitte entsprechend zuschneiden.
Eckverbinder Türfl ügel
(V30/V31)
Vierkantrohr (Pos. 5.8)
Türprofi l oben (Pos. 5.9)
Verglasungsklotz (V32)
Türprofi l unten (Pos. 5.3.1)
17
Vierkantrohr und Tür-
profi l oben mit Linsen-
kopfschraube 3,5 x 38
(S6) verschrauben.
Achtung:
Vorher Dichtung einzie-
hen. (Siehe Skizze!)
QR-Stopfen
(V29)
