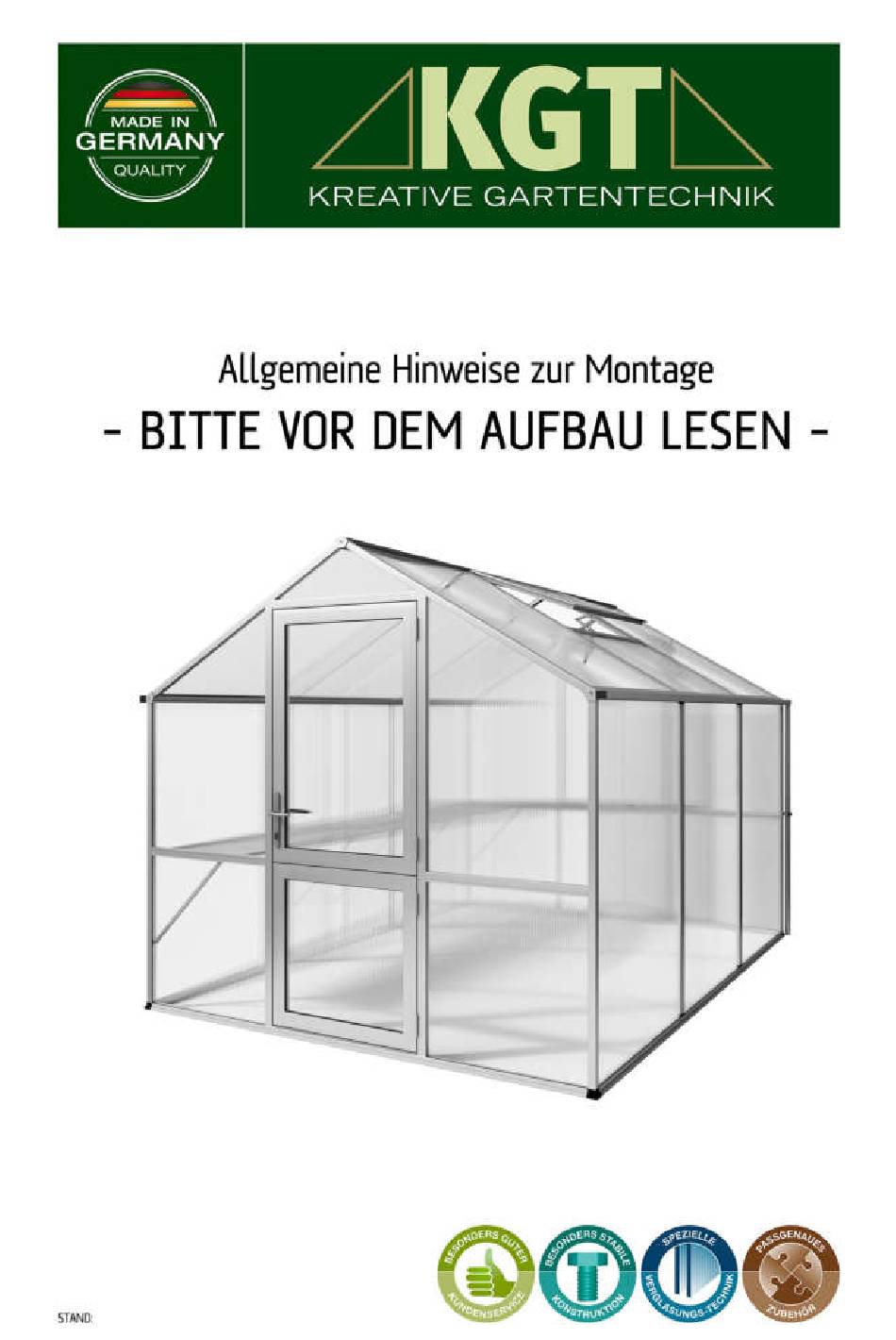

Seite 1 01 / 2020...
Seite 2 Information unter der 1 Stück Schlitzschraubendreher Tel. (0049) 0 49 56/40 75-0 bzw. Innensechskantschlüssel 3 mm 1 Stück per e-mail: info@kgt-gmbh.de (im Zubehörbeutel Dachfenster) Feile, um evtl. Grat an den Profilen zu 1 Stück Wir kümmern uns dann kurzfristig um Ersatz.
Seite 3 Autowaschbürste abwaschen. Die wir keine Haftung für Schäden/Folgeschäden an Verwendung eines Hochdruckreinigers wird nicht Personen oder Elementen. Die Firma KGT - Kreative empfohlen. Bei stärkerer Verschmutzung können Sie Gartentechnik GmbH übernimmt keine Haftung für die zusätzlich eine milde Seifenlauge (keine Bleiche, sich im Gewächshaus befindlichen Gegenstände.
Seite 4 Ihre Impressionen. Achtung: Zur Versiegelung nur "neutral vernetzendes" Silikon einsetzen. Dies ist der gängigste Silikon-Dichtstoff. Er ist in jedem Baumarkt oder bei KGT für ca. 4 - 7 Euro pro 310 mm-Kartusche erhältlich. Eine Kartusche liegt der Gartenbox bei.
Seite 15 MONTAGEANLEITUNG „DACHFENSTER“ MODUL 10 mm STAND: 11 / 2016...
Seite 17 STÜCKLISTE MODUL „Dachfenster 10 mm“ Abbildung Bezeichnung Art.-Nr. Anzahl Abmessun in mm M 6 x 12 Sechskantschr. 9999 0124 M 6 Mutter 9999 0128 Winkel 30x30x4 mit 9999 0070 Madenschraube Innensechskantschlüssel 9999 0056 Eckverbinder 9999 0005 Dachfenster Lieferung der Dichtung erfolgt Sprossendichtung 1-2 mm 9999 0376 in einem ca.
Seite 19 oben Ansicht von innen unten Alle Eckverbinder mit Silikon einschieben Alle Eckverbinder mit Silikon einschieben In das Querprofil unten 2 mal M6 x 12 mit Mutter für Fensteröffner einziehen (Pos. 1 / 2)
Seite 20 Ansicht von innen Keine Sprossendichtung in das oben liegende Profil einziehen Schnitt: eingezogene Dichtung BITTE BEACHTEN SIE HIERZU DEN ZUS. Ansicht von außen MONTAGEHINWEIS "DACHFENSTER" AUF DEN LETZTEN SEITEN ! Alle Übergänge der Eckverbinder mit Silikon sauber versiegeln...
Seite 25 MONTAGEANLEITUNG „geteilte Drehtür oben 10 mm“ MODUL STAND: 12 / 2016...
Seite 27 STÜCKLISTE MODUL „geteilte Drehtür oben 10 mm“ Abbildung Bezeichnung Art.-Nr. Anzahl Abmessun in mm Linsenkopfschraube 9999 0662 4,2 x 70 Linsenkopfschraube 9999 0596 4,2 x 25 Linsenkopfschraube 9999 0144 4,2 x 13 Senkkopfschraube 9999 0152 3,5 x 22 Senkkopfschraube 9999 0204 4,2 x 13 Verbindungswinkel 9999 0512...
Seite 28 STÜCKLISTE „ geteilte Drehtür oben 10 mm“ MODUL Abbildung Bezeichnung Art.-Nr. Anzahl Abmessun in mm Türprofil, horizontal Rose / Orchidee / Lilie / Linea P059-01-01-00-00-1 Türprofil, vertikal P059-04-01-00-00-1 Rose / Linea 1018 P059-08-01-00-00-1 Orchidee / Lilie 1200 Handhabe Türprofil, vertikal P059-05-01-00-00-1 Rose / Linea 1018...
Seite 29 Ansicht von innen...
Seite 30 Ansicht von innen Ansicht von innen...
Seite 31 Ansicht von innen Ansicht von innen...
Seite 32 Ansicht von außen Bitte den Hinweis aus der Stückliste beachten. 45mm 45mm Ansicht von außen Ansicht von innen...
Seite 33 Ansicht von außen Mit beiliegendem Silikon versiegeln, um Wassereintritt und Verschmutzung vorzubeugen.
Seite 35 MONTAGEANLEITUNG „geteilte Drehtür unten 10 mm“ MODUL STAND: 12 / 2016...
Seite 37 STÜCKLISTE MODUL „geteilte Drehtür unten 10 mm“ Abbildung Bezeichnung Art.-Nr. Anzahl Abmessun in mm Linsenkopfschraube 9999 0662 4,2 x 70 Linsenkopfschraube 9999 0596 4,2 x 25 Linsenkopfschraube 9999 0144 4,2 x 13 Senkkopfschraube 9999 0152 3,5 x 22 Verbindungswinkel 9999 0512 Verglasungsklotz 30 x 15 x 4 9999 0716...
Seite 38 STÜCKLISTE MODUL „ geteilte Drehtür unten 10 mm“ Abbildung Bezeichnung Art.-Nr. Anzahl Abmessun in mm Türprofil, vertikal P059-02-01-00-00-1 Vorreiber Türprofil, vertikal P059-03-01-00-00-1 Scharniere Türprofil, horizontal P059-10-01-00-00-1 ISO Hohlkammerplatte 696 x 654 10 mm Ende der Stückliste...
Seite 39 Ansicht von innen...
Seite 40 Ansicht von innen...
Seite 41 Ansicht von innen...
Seite 42 Ansicht von innen...
Seite 43 MONTAGEANLEITUNG „Rückwandfenster 10 mm“ MODUL STAND: 12 / 2016...
Seite 45 STÜCKLISTE MODUL „Rückwandfenster 10 mm“ Abbildung Bezeichnung Art.-Nr. Anzahl Abmessun in mm Linsenkopfschraube 9999 0144 4,2 x 13 (Fensterfixerung) Senkkopfschraube 9999 0160 4,2 x 45 (Fenster) 9999 0163 Senkkopfschraube 4,8 x 25 (Scharniere) 9999 0152 Senkkopfschraube 3,5 x 22 (Vorreiber) Türvorreiber klein 9999 0023 9999 0009...
Seite 46 STÜCKLISTE „Rückwandfenster 10 mm“ MODUL Abbildung Bezeichnung Art.-Nr. Anzahl Abmessun in mm Türprofil rechts Rose 1004 P080-03-01-00-04-1 (Bohrungen Scharnier) Orchidee / Lilie 1187 P080-05-01-00-04-1 P080-07-01-00-04-1 Linea 1081 Türprofil oben P080-02-01-00-04-1 Rose / Orchidee / Lilie / Linea Türprofil unten P081-01-01-00-04-1 Rose / Orchidee / Lilie / Linea (Bohrungen Fensteraufsteller)
Seite 47 Ansicht von außen Pos. X (Verglasungsklotz) Pos. Y (Verglasungsklotz) Mit Silikon fixieren Pos. X (Verglasungsklotz) Pos. Y (Verglasungsklotz)
Seite 48 Ansicht von außen Ansicht von außen Ansicht von außen...
Seite 49 Ansicht von außen Ansicht von außen 6 / 7 Ansicht von außen...
Seite 50 Ansicht von innen Dichtung gebündelt in einem Strang für alle Fenster und Türen. Bitte entsprechend zuschneiden Ansicht von innen Schnitt: eingezogene Dichtung Ansicht von innen...
Seite 51 Ansicht von innen Dichtung gebündelt in einem Strang für alle Fenster und Türen. Bitte entsprechend zuschneiden Ansicht von innen Ansicht von innen...
Seite 52 Ansicht von innen Ansicht von innen Ansicht von innen...
Seite 53 Ansicht von außen Ansicht von außen Nur diesen Teil des Scharniers montieren Einzelteile später einsetzen - Verlustgefahr...
Seite 54 Ansicht von außen Mit beiliegendem Silikon versiegeln, um Wassereintritt und Verschmutzung vorzubeugen.
Seite 93 9999 0638...
Seite 127 ZUSÄTZLICHE MONTAGEHINWEISE FÜR DACHFENSTER ACHTUNG: Die eigentliche Montageanleitung wird durch diese Hinweise nicht ersetzt. Es handelt sich bei diesen Hinweisen um eine zusätzliche Hilfestellung zur korrekten Montage des Dachfensters. SCHRITT 1: Legen Sie sich alle für das Dachfenster benötigten Profile und Verbindungsmaterialien bereit und nutzen Sie als Unterlage z.B.
Seite 128 SCHRITT 3: Tragen Sie wie abgebildet Silikon auf die Zapfen der Kunststoff-Eckverbinder auf. Wichtig ist ein durchgängiges Auftragen des Silikondichtstoffes. (Hierzu finden Sie im Bereich Service ein Video auf unserer Internetseite)
Seite 129 SCHRITT 4: Schieben Sie nun die Eckverbinder vollständig in die Profile ein. Überschüssiges Silikon entfernen Sie einfach mit einem Trennmittel (z.B. Emulsion aus Wasser und Spülmittel). SCHRITT 5: Silikonisieren Sie nun die Übergänge (gestrichelte Linie) zwischen den Profilen und den Eckverbindern sowie zwischen den Hohlkammerplatte und den Profilen.
Seite 130 SCHRITT 6: Überschüssiges Silikon entfernen Sie einfach mit einem Trennmittel (z.B. Emulsion aus Wasser und Spülmittel). Als Abziehhilfe kann z.B. ein Fugenglätter verwendet werden. Lassen Sie das Silikon vollständig austrocken. Bitte die Herstellerangaben auf der Kartusche beachten. (Hierzu finden Sie im Bereich Service ein Video auf unserer Internetseite) SCHRITT 7: Nach dem das Silikon getrocknet, ziehen Sie nun die Sprossendichtung wie dargestellt ein.
Seite 131 SCHRITT 8: Das Dachfenster wird wie dargestellt in den First eingeschoben. Wichtig ist der korrekte Einschub bzw. die korrekte Positionierung in der vorgesehen Profilnut. Beachten Sie hierzu auch den Hinweis in der Montageanleitung. (Hierzu finden Sie im Bereich Service ein Video auf unserer Internetseite)
Seite 132 SCHRITT 9: Setzen Sie die zusätzliche Dachfensterdichtung wie dargestellt ein. Die Dichtung muss besonders in den Ecken gestaucht ( werden. Achtung: Diese Dichtung wird nur bei unseren Gewächshäusern mit 10 mm ISO-HKP verwendet. (Hierzu finden Sie im Bereich Service ein Video auf unserer Internetseite)
Seite 133 SCHRITT 10: Schieben Sie nun den bereits montierten Querriegel weiter nach oben an das Dachfenster heran. Der Spalt (siehe Markierung) zwischen Dachfenster und Querriegel darf max 4 - 5 mm betragen. Achten Sie zudem darauf, dass die Dachfensterdichtung hinter der Sprossendichtung aufliegt.
Seite 134 - bei unseren Produkten handelt es sich um Hobby-Gewächshäuser, ein unter Umständen, in einem vertretbaren Umfang, vorhandener Wassereintritt, stellt keinen Reklamationsgrund dar. AUF UNSERER INTERNETSEITE FINDEN SIE DIESE ANLEITUNG AUCH IN FARBE KGT- Kreative Gartentechnik GmbH Rudolf-Diesel-Str. 1 D- 26670 Uplengen STAND: 11/2019...
