KGT Rose II Montageanleitung Seite 16

Profi le für Geteilte Drehtür - unten
Übersicht

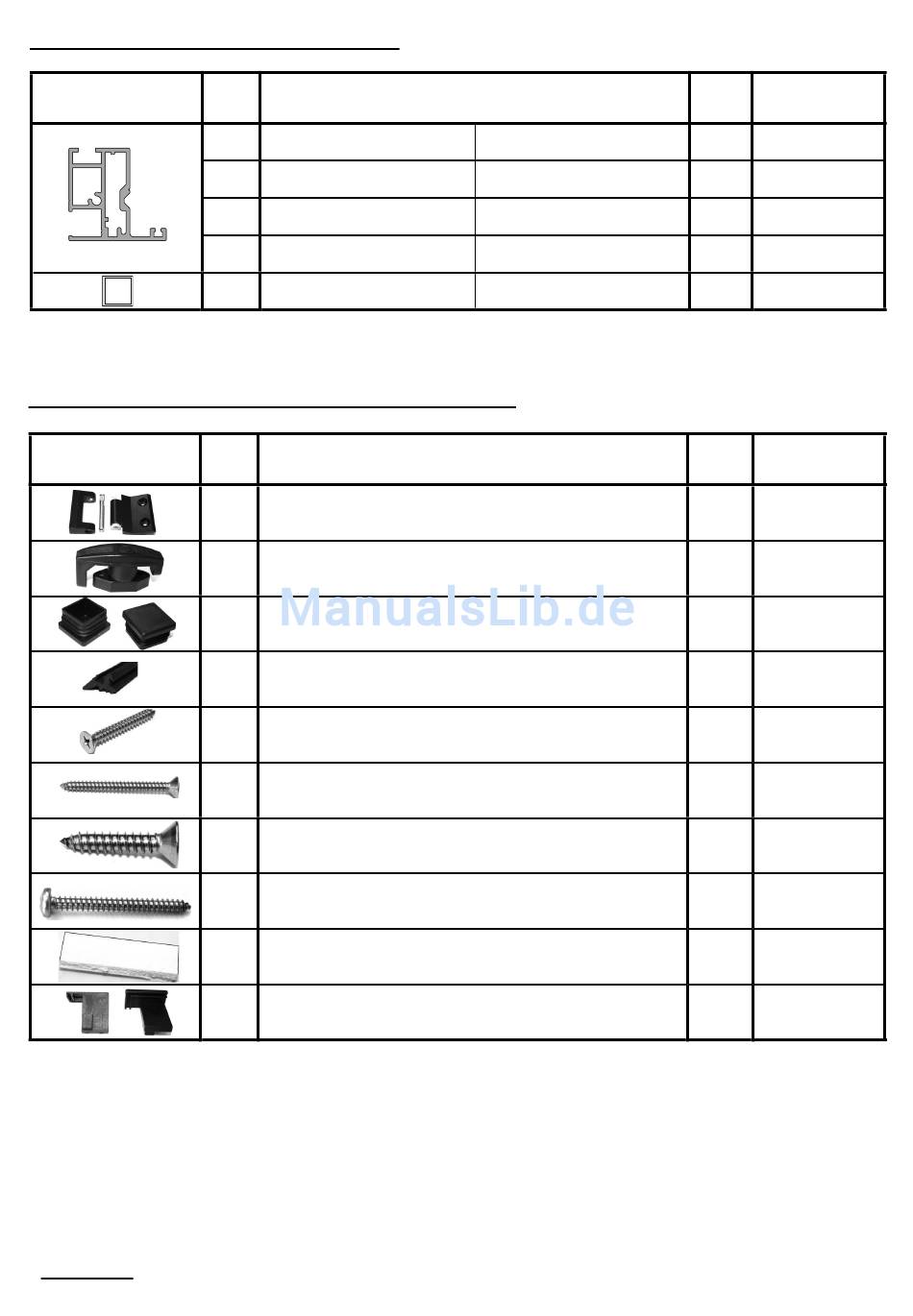

Inhalt Zubehörbeutel Geteilte Drehtür - unten
Übersicht
*
*
Anmerkung: Die Dichtung ist gebündelt in einem Strang für alle Türen und Fenster, bitte entsprechend zuschneiden.
Pos. Bezeichnung
5.3.1 Türprofi l unten
5.6 Türprofi l links
5.7 Türprofi l rechts
5.9 Türprofi l oben
5.8 Vierkantrohr
Pos. Bezeichnung
V51 Metallscharnier, schwarz
V28 Vorreiber
V29 QR-Stopfen 30 x 30 x 1,5-2
V98 Sprossendichtung 2 mm
S18 Senkkopfschraube 4,8 x 25
S17 Senkkopfschraube 4,2 x 45
S19 Senkkopfschraube 3,5 x 22
S6 Linsenkopfschraube 3,5 x 38
V32 Verglasungsklotz 30 x 10 x 4
V30/
Eckverbinder Türfl ügel
V31
mit Bohrungen für Vorreiber
mit Scharnierbohrungen
mit Querbohrungen
mit Querbohrungen
Art.-Nr. 9999 0358
Art.-Nr. 9999 0023
Art.-Nr. 9999 0099
Art.-Nr. 9999 0376
(Scharniere)
Art.-Nr. 9999 0163
(Türen)
Art.-Nr. 9999 0160
(Vorreiber)
Art.-Nr. 9999 0152
(Vierkantrohr)
Art.-Nr. 9999 0138
links - Art.-Nr. 9999 0009
rechts - Art.-Nr. 9999 0011
16
An-
Länge in mm
zahl
1 700
1 692
1 692
1 700
1 740
An-
Länge in mm
zahl
2
1
2
2 710
2 744
8
4
2
2
2
4
