KGT Rose II Montageanleitung Seite 12

Darauf sollten Sie achten:
Sprossendichtungen 2 mm (V98) für alle Türen und
Fenster (Gesamt: 15 Meter)
Achtung! Beim Dachfenster die Seite
zum Ein schie ben in den First auslas-
sen!!!
Im Türbereich wird der Schlauch ab -
schnitt (V14) in das Bo den pro fi l ein-
gedrückt. (Als Anschlag/Dichtung bzw.
zum Schutz vor Verschmutzung im
Bodenprofi l).

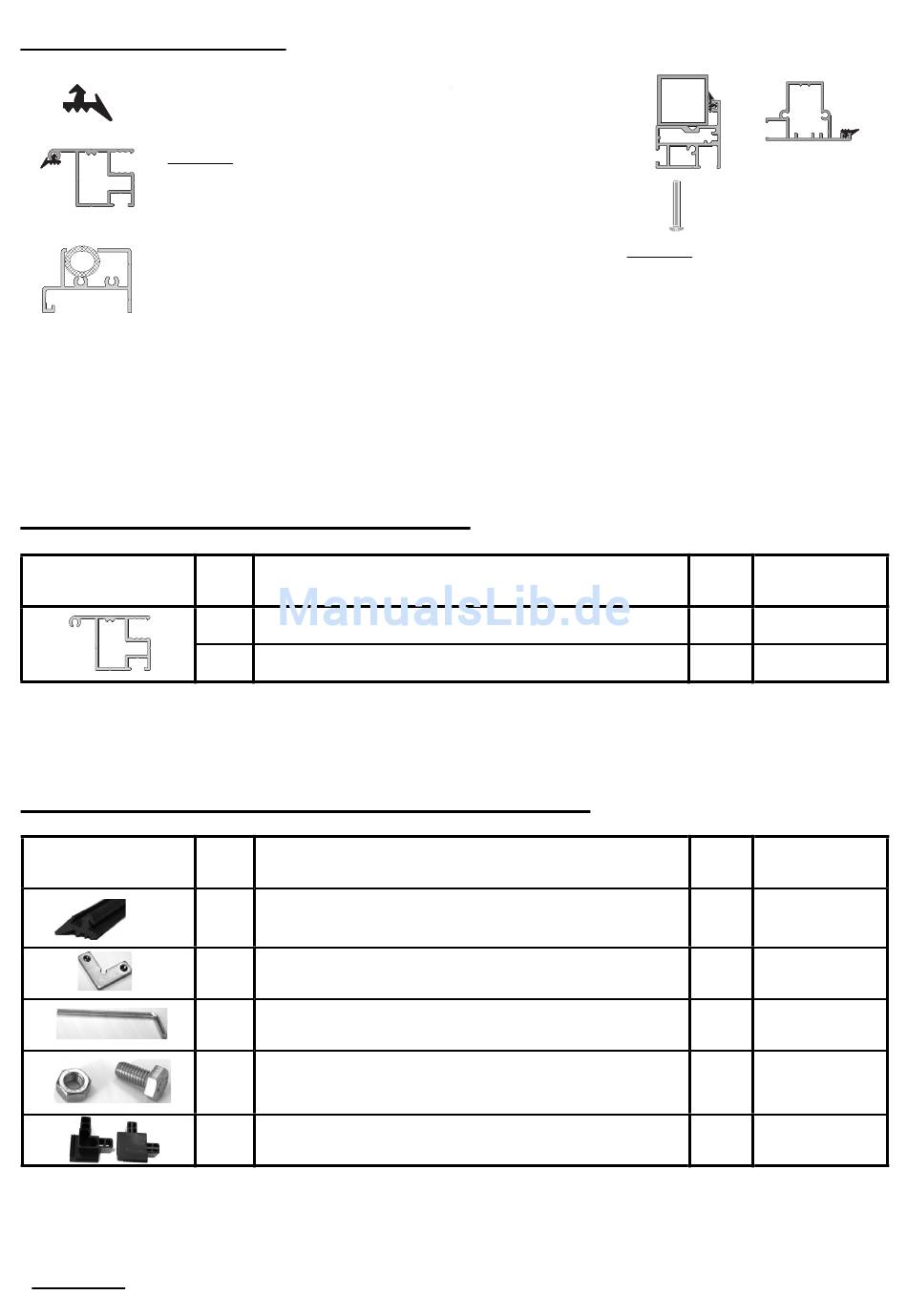

Profi le für Dachfenster (pro Dachfenster)
Übersicht
Inhalt Zubehörbeutel Dachfenster (pro Dachfenster)
Übersicht
*
*
Anmerkung: Die Dichtung ist gebündelt in einem Strang für alle Türen und Fenster, bitte entsprechend zuschneiden.
Pos. Bezeichnung
4.1 Fensterprofi l Dach
4.2 Fensterprofi l Dach
Pos. Bezeichnung / Artikelnummer
V98 Sprossendichtung 2 mm
V13 Winkel mit Madenschraube
V21 Innensechskantschlüssel
S12/ Sechskantschraube M6 x 12
S1 Mutter M6
V24 Eckverbinder/Dachfenster
Art.-Nr. 9999 0376
Art.-Nr. 9999 0070
Art.-Nr. 9999 0056
Art.-Nr. 9999 0124
Art.-Nr. 9999 0128
Art.-Nr. 9999 0005
12
Achtung! Bei der unteren Tür
zuerst Dichtung eindrücken und
dann erst Vierkantrohr verschrau-
ben!
An-
Länge in mm
zahl
2
2
An-
Länge in mm
zahl
2
1
4
1
3
4
541
953
641
1052
