KGT Rose II Montageanleitung Seite 10

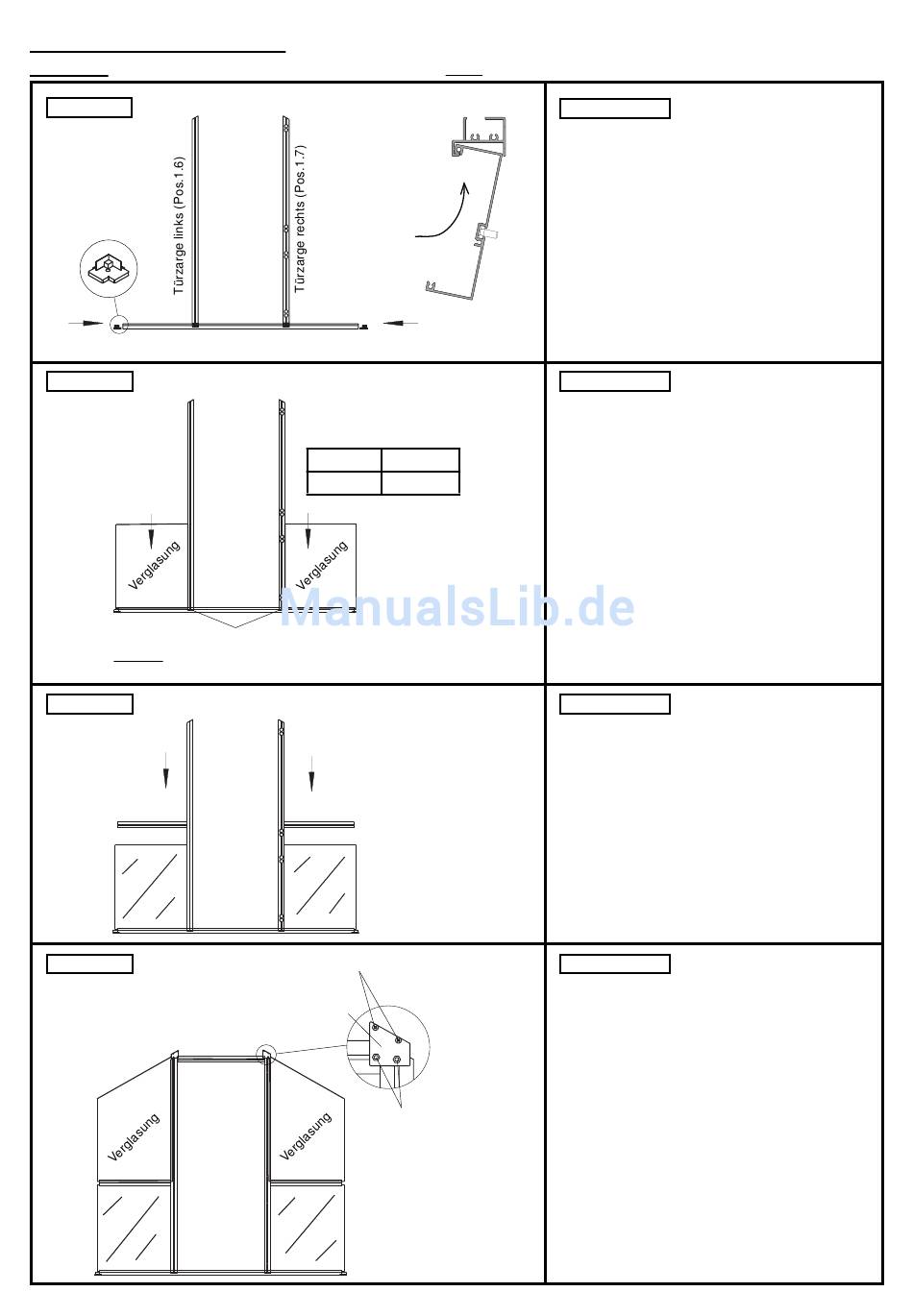

Montageablauf Giebel Montageablauf Giebel
ACHTUNG! Bei Verwendung eines Fundamentrahmens diesen vorab am Bodenprofi l montieren (s. S. 5, 6)
Schritt 1
Eckverbinder (V9)
Bodenprofi l (Pos. 1.1)
Schritt 2
Linsenkopfschraube 4,2 x 13 (S9)
Hinweis: Erst nach dem Einbau der Tür verschrauben -->
Möglichkeit zum Ausrichten.
Schritt 3
Querriegel (Pos.1.9)
Schritt 4
Ansicht von innen
Türzarge
oben
(Pos.1.8)
Rose
730 x 728
Querriegel (Pos.1.9)
Linsenkopfschraube 4,2 x 13 (S9)
Verbindungsplatte (V5)
Schraube M6 x 12
mit Mutter M6
Zunächst schieben Sie bitte die
Türzarge links (Pos. 1.6) und die
Türzarge rechts (Pos. 1.7)
(Profi l mit 8 Bohrungen, einer 30°-Schräge,
sowie einem schwarzen Kunststoffgleiter)
bis zu den kleinen Bohrungen in
der Mitte des Bodenprofi ls ein. Die
Schräge muss hierbei nach außen
zeigen. Dann die Eckverbinder (V9)
auf das Bodenprofi l aufstecken.
Schon jetzt benötigen Sie die kleinen
seitlichen Verglasungen.
Abmessungen können Sie der Tabel-
Orchidee
le entnehmen.
1048 x 728
Mit Stegrichtung - vertikal - in das Bo-
denprofi l und seitlich in die Tür-zarge
einschieben.
Nun wird der Querriegel (Pos. 1.9)
von oben auf die Verglasung ge-
steckt.
Bevor die Verbindungsplatte (V5)
mit der Türzarge oben (Pos. 1.8)
verschraubt wird, schieben Sie in
die senkrechten Türzargen
(Pos. 1.6/1.7) je zwei Schrauben
M6 x 12 (S12) und in die waage-
rechte Türzarge zwei Schrauben
M6 x 12 (S12) ein.
10
Ansicht von innen
zu Schritt 1:
zu Schritt 2:
zu Schritt 3:
zu Schritt 4:
