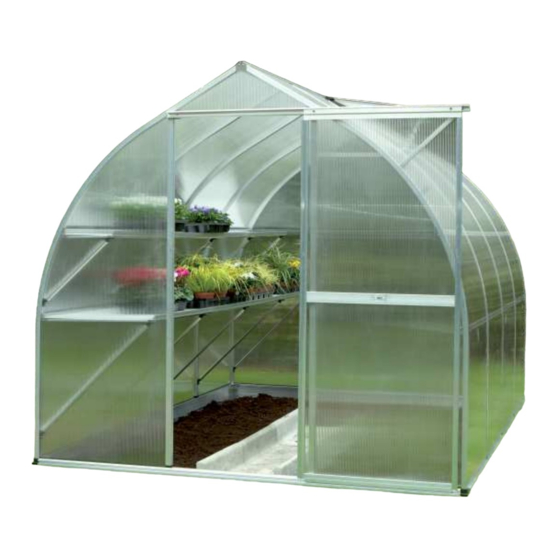

- Seite 1 ALUMINIUM Gewächshaus Rhodo III/Rhodo IV Technische Änderungen vorbehalten! Stand 10/2022 Montageanleitung Grundbausatz Modell Rhodo Systembreite 2,27 m...
-
Seite 2: Lieferumfang
Information unter der 1 Stück Schlitzschraubendreher Tel. (0049) 0 49 56/40 750 bzw. Innensechskantschlüssel 3 mm 1 Stück per email: info@kgtgmbh.de (im Zubehörbeutel Dachfenster) Feile, um evtl. Grat an den Profilen zu 1 Stück Wir kümmern uns dann kurzfristig um Ersatz. -
Seite 3: Bestimmungsgemäße Verwendung
Sie Details zum Einsetzen der Dichtungen und gegebenenfalls nachziehen/schmieren. einsehen. Versicherung Wir weisen Sie darauf hin, dass nicht alle Versicherungen automatisch Gewächshäuser Alternativ finden Sie den Montagehinweis unter abdecken. folgendem Link: Bitte erfragen Sie dies bei Ihrer Versicherung. https://www.kgt‐gmbh.de/service/download/oeffentlich /... -
Seite 4: Versiegelung
Bereich der gestrichelten Linien) sind mit wir keine Haftung für Schäden/Folgeschäden an neutralvernetztem, transparentem Silikon zu Personen oder Elementen. Die Firma KGT Kreative versiegeln, damit möglichst wenig Wasser und damit Gartentechnik GmbH übernimmt keine Haftung für die auch wenig Schmutz in die Verglasungsaufnahmen sich im Gewächshaus befindlichen Gegenstände. -
Seite 5: Fundamentrahmen Zum Eingraben (Sonderzubehör)
Zweckmäßig ist auch das Anlegen von Gartenplatten oder Steinpflaster, damit das Gewächshaus bei z. B. starkem Regen nicht von Schmutzspritzern überzogen wird. Außerdem gestaltet sich das Arbeiten rund um das Gewächshaus einfacher, z. B. beim Rasenmähen. Rhodo : Profile und Zubehör für Fundamentrahmen Anzahl/Länge in mm Übersicht Pos. -
Seite 6: Montage Fundamentrahmen
Montage Fundamentrahmen In die untere Schraubennut der Bodenprofile (Pos. N 1.1 und N 2.1) je eine Schraube M6 x 12 (S12), ca. 50 cm weit an den Enden links und rechts einziehen. Hier je 2 Schrauben einziehen. Die Fundamentrahmenprofile einzeln in die Bodenprofile drehen. - Seite 7 Fundamentplan Rhodo alle Maße in [cm] Gründung Ihres Gewächshauses mit einem Streifenfundament Sollten Sie keinen Fundamentrahmen gekauft haben, muss die sichere Gründung mittels Streifenfundament erfolgen. = Außenkante Fundament Erstellen Sie dann bitte ein solches Fundament gemäß unten stehenden = Außenkante Gewächshaus Maßvorgaben.
- Seite 8 Profile für Dachfenster Länge Übersicht Pos. Bezeichnung Anzahl [mm] N 4.1 Fensterprofil Dach, oben N 4.2 Fensterprofil Dach mit Bohrung für Handaufsteller N 4.3 Fensterprofil Dach, Seite Für das Dachfenster benötigen Sie folgendes Zubehör: Länge Übersicht Pos. Bezeichnung Anzahl [mm] Sprossendichtung 2 mm ca.
-
Seite 9: Zusammenbau Dachfenster
Zusammenbau Dachfenster Winkel mit Eckverbinder Dachfenster (V56) Madenschraube Fensterprofil (Pos. N 4.1) (V13) (In dieses Profil keine Sprossendichtung 2 mm (V98) einziehen!) Zuerst drei Profile verschrauben (mit kleinen Verbindungswin- keln), Verglasung einsetzen und viertes Profil befestigen. Empfehlung! Es ist sinnvoll, die Scheiben rundum und die Eckverbinder zu versiegeln;... -
Seite 10: Profile Für Beide Giebel
Inhalt Hauptkarton - Grundkonstruktion Rhodo Bitte prüfen Sie anhand der Tabellen die Vollständigkeit der Bauteile. **** = Außenseite Profile für beide Giebel: Anzahl/Länge in mm Übersicht Pos. Bezeichnung Typ III Typ IV N 1.1 Bodenprofil/Giebel 2182 2182 N 1.2 Randsprosse links - gebogen... - Seite 11 Zubehörbeutel 1 Grundkonstruktion Rhodo Typ III/IV Übersicht Pos. Bezeichnung Anzahl Linsenkopfschraube 3,5 x 13 Art.-Nr. 9999 0133 Linsenkopfschraube 4,2 x 13 Art.-Nr. 9999 0144 Linsenkopfschraube 4,2 x 38 Art.-Nr. 9999 0147 S11/ Sechskantschraube M6 x 60 incl. Mutter Art.-Nr. 9999 0127 + Art.-Nr. 9999 0128 S12/ Sechskantschraube M6 x 12 incl.
-
Seite 12: Zubehörbeutel 2 Grundkonstruktion Rhodo Typ
Zubehörbeutel 2 Grundkonstruktion Rhodo Typ III/IV Übersicht Pos. Bezeichnung Anzahl 2 links Befestigungsinnenecke 2 rechts Art.-Nr. 9999 0074 First-/Rinnenabdeckung Art.-Nr. 9999 0029 Verbindungsplatte (für Quersprosse/Dachfenster) Art.-Nr. 9999 0031 Verbindungsplatte (Ortgangprofil/Türzarge) Art.-Nr. 9999 0028 V47/ Kunststoff-Laufrolle m. Achbolzen, Sicher.-mutter (S1) Art.-Nr. 9999 00214 + Art.-Nr. 9999 0213 + Art.-Nr. 9999 0151 Dachfenster-Arretierung f. -
Seite 13: Nützliches Zubehör Für Ihr Gewächshaus
Übersicht Pos. Bezeichnung Länge in mm Bürstendichtung SP 6,7 x 7-4P 3,6 lfdm. (lose im Karton verpackt) Art.-Nr. 9999 0215 Keildichtung 3- 5 11 lfdm. (lose im Karton verpackt) Art.-Nr. 9999 0119 Anmerkung: Die Dichtung ist gebündelt in einem Strang für alle Türen und Fenster, bitte entsprechend zuschneiden. Nützliches Zubehör für Ihr Gewächshaus Hängebord seitlich durchgehend, mit Einlegeplatten... - Seite 14 Montageablauf Türgiebel Ansicht von innen ACHTUNG! Bei Verwendung eines Fundamentrahmens diesen vorab am Bodenprofil montieren (s. S. 5, 6) Schritt 1 Eckaufnahme Bodenprofil 6 mm (V8) Bodenprofil Pos. N 1.1 Die Türzargen links und rechts in das Bodenprofil/Giebel einschieben. Schritt 2 Kunststoffgleiter Giebelverglasung links und rechts von der Türzarge ins Bodenpro- fil und in die Türzarge einsetzen.
-
Seite 15: Montageablauf Seiten Und Dach
Schritt 5 Die Verbindungs- platten (V5) mit den Linsenkopfschrauben 4,2 x 13 (S9) an den Randsprossen - gebo- Hier verschrau- gen - verschrauben. ben mit Linsen- kopfschraube 4,2 x 13 (S9). Türzargen ausrichten und mit Linsenkopfschraube 4,2 x 13 (S9) fixieren. (Nur beim Vordergiebel!) Der Rückwandgiebel wird in gleicher Weise montiert!!! Montageablauf Seiten und Dach ACHTUNG! Bei Verwendung eines Fundamentrahmens diesen vorab am Bodenprofil montieren (s. - Seite 16 Schritt 8 Den Randbügel mit einer Linsenkopfschraube 4,2 x 13 (S9) mit der Befestigungsinnenecke (V1) verschrauben. Achtung: Die Schlitzung in den Randsprossen ist oben. Seitliche Verglasung einschieben. Schritt 9 Seitensprosse (Pos. 2.3) vergrößert dargestellt! Seitensprosse gebogen (Pos. N 2.3) oben in das First- profil und unten in das Bodenprofil einschieben.
- Seite 17 Schritt 12 Schritt 13 Türgiebel vorstecken und Fenster einbauen. verschrauben. Anleitung siehe Seite 8, 9. 18 Schritt 14 Zur besseren Darstellung Schei- ben geschnitten dargestellt. Die Stabilisierungs-/Bortenwinkel (Pos. N 3.4) wer- den beidseitig innen an Mit tels pros sen mit Schrau- be, Mutter und Un ter leg schei be angeschraubt.
- Seite 18 Stecken Sie die Dachfenster-Arretierung (V48) auf die Schrau- Firstprofil N 3.3 be M6 x 12 (S12) und positionieren Sie diese neben dem Dachfenster und verbinden Sie mit Mutter M6 (S1). Hinweis: Sie können für das Dachfenster auch einen automatischen KGT-Fensterheber bekommen. Wenden Sie sich an Ihren Fachhändler.
- Seite 19 Profile für Schiebetür Länge Übersicht Pos. Bezeichnung Anzahl [mm] N 5.1 Schiebetürprofil oben N 5.2 Schiebetürprofil Seite 1716 N 5.3 Schiebetürprofil unten N 5.4 Schiebetürquerriegel N 5.5 Türlaufschiene 1504 N 5.6 Stütze/Türlaufschiene Für die Schiebetür benötigen Sie folgendes Zubehör: Länge Übersicht Pos.
-
Seite 20: Zusammenbau Schiebetür
Zusammenbau Schiebetür Schritt 1 Ansicht von außen! Schritt 2 Die Profile (Pos. N 5.1 bis N 5.4) nach der Abbildung auf einen ebenen Schieben Sie die beiden Scheiben in den Türrahmen Untergrund auslegen, evtl. auf Pappe oder ähnliches. Verschrauben Sie den Schiebetürquerriegel (Pos. N 5.4) seitlich mit den Linsenkopfschr. -
Seite 21: Montage Der Tür
Montage der Tür Schritt 1 Türlaufschiene (Pos. N 5.5) an den Querriegel (Pos. N 1.6) mit Linsen- kopfschrauben 3,5 x 13 (S 8) schrauben. Am Ende der Türlaufschiene die Stütze (Pos. N 5.6) montieren. Hierzu die Stütze mit einer Schraube M6 x 12 (S12) an der Türlaufschie- ne und mit einer Linsenkopfschraube 4,2 x 13 (S9) in die Randsprosse schrauben.
