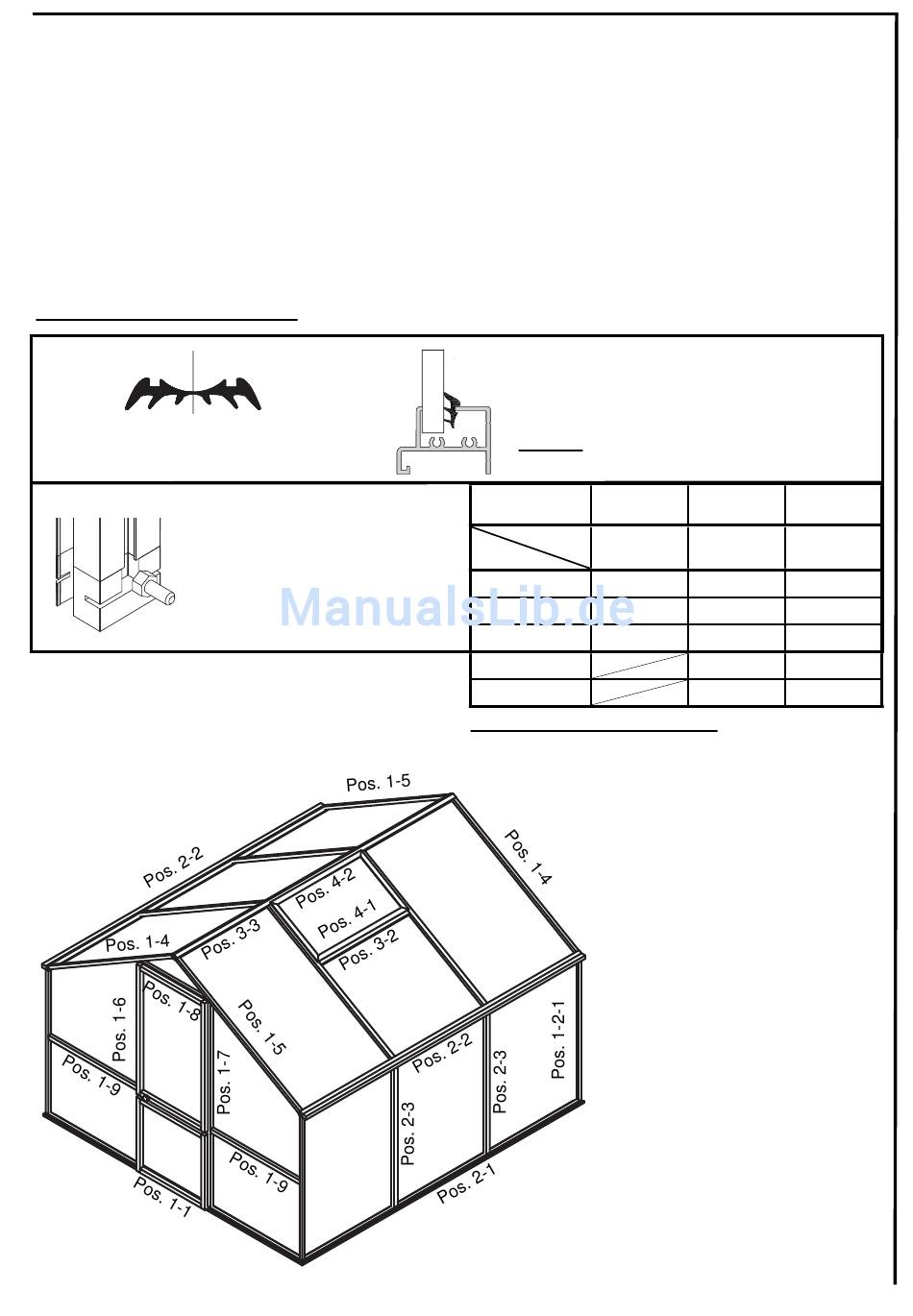

KGT Rose II Montageanleitung Seite 3

Für den Aufbau benötigen Sie folgende Werkzeuge:
1 Stck. Kreuzschlitzschraubendreher Gr. 2
1 Stck. Maul- bzw. Gabelschlüssel 10 mm
1 Stck. Schlitzschraubendreher
1 Stck. Innensechskantschlüssel 3 mm (im Zubehörbeutel Dachfenster)
1 Stck. Wasserwaage
1 Stck. Stehleiter
1 Stck. Feile, um evtl. Grat an den Profi len zu entfernen
1 Stck. Gummihammer
1 Stck. Maßband
Darauf sollten Sie achten:
Keildichtungen (V23) mittig auseinan-
der ziehen!
Sechskantschrauben können auch
nachträglich im Bereich des Kunst-
stoffgleiters eingeschoben werden!
Kunststoffgleiter in Türzarge unten,
Seiten- und Dachsprossen
Die Dichtung 3 - 5 mm zwischen das Bodenpro-
fi l und die Verglasung eindrücken.
Beide innerhalb des Ge wächs hau ses!
Wichtig: Hierbei die Dichtungen stauchen, da
sie sich bei Kälte zusammenziehen!
3 - 5 mm 3 - 5 mm 3 - 5 mm
Länge
712 mm
Modell
Rose II
Rose III
Rose IV
Orchidee III
Orchidee IV
Anzahl der Keildichtungen
3
768 mm 1030 mm
4 1
4 1
4 1
1
1
4
6
8
10
12
