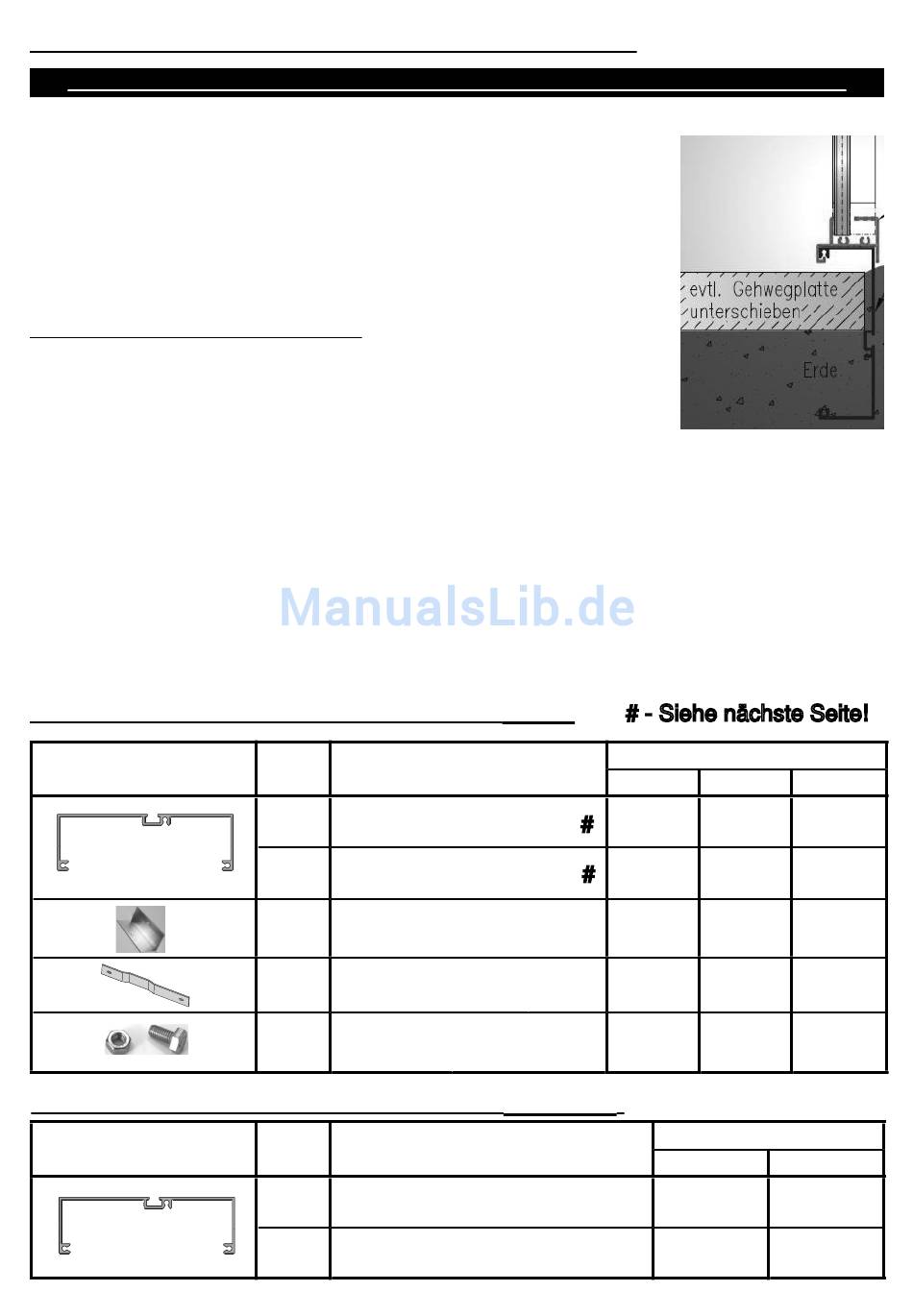

Fundamentrahmen zum Eingraben (Sonderzubehör)
!!!Achtung: Fundamentrahmen nur nach Anleitung verarbeiten. Siehe unten!!!
Dies ist die einfachste, aber auch sicherste Gründung eines Gewächshauses.
Der Fundamentrahmen wird kraftschlüssig in das Bodenprofi l des
Gewächshauses eingehakt und in den Ecken mit einem Eckwinkel (V26)
verschraubt (s. Seite 6).
Der Fundamentrahmen ist gleich mit
dem Gewächshaus zusammen zu montieren.
Aufstellen mit dem Fundamentrahmen
Einen kleinen Graben, Spatenstich (ca. 10 - 12 cm tief), in den Abmes-
sungen des Fundament-rahmens ausheben. In den Ecken möglichst je
einen Pfl asterstein waagerecht zu den anderen einsetzen.
Diese dienen dann der sicheren Aufl age und verhindern ein evtl. "Absacken" des
Gewächshauses.
Das Gewächshaus mit dem Fundamentrahmen in diesen "Graben" stellen und
diesen mit Erde anfüllen.
Zweckmäßig ist auch das Anlegen von Gartenplatten oder Steinpfl aster, damit das
Gewächshaus bei z. B. starkem Regen nicht von Schmutzspritzern überzogen
wird.
Außerdem gestaltet sich das Arbeiten rund um das Gewächshaus einfacher, z. B.
beim Rasenmähen.
Profi le und Zubehör für Fundamentrahmen
Übersicht
Profi le und Zubehör für Fundamentrahmen
Übersicht
Pos. Bezeichnung
Fundamentrahmenprofi l/
6.1
Giebel
Fundamentrahmenprofi l/
6.2
Traufe
Fundamentrahmen-Eckwinkel
V26
40/40/2 x 105
Befestigungslasche
V27
(Sprosse/Fundamentrahmen)
Sechskantschraube M6 x 12 +
S12
Mutter M6
S1
Art.-Nr. 9999 0124 + 9999 0128
Pos. Bezeichnung
6.1 Fundamentrahmenprofi l/Giebel
Fundamentrahmenprofi l/
6.2
Traufe
5
Rose :
Anzahl/Länge in mm
Typ II
2
2199
2
2033
4
105
Art.-Nr. 9999 0078
10
135
Art.-Nr. 9999 0267
20
: (
Orchidee
V26/V27/S12/S1 wie oben)
Typ III Typ IV
2 2
2199 2199
2 2
3091 4149
4 4
105 105
10 10
135 135
20 20
Anzahl/Länge in mm
Typ III Typ IV
2 2
2835 2835
2 2
3091 4149
