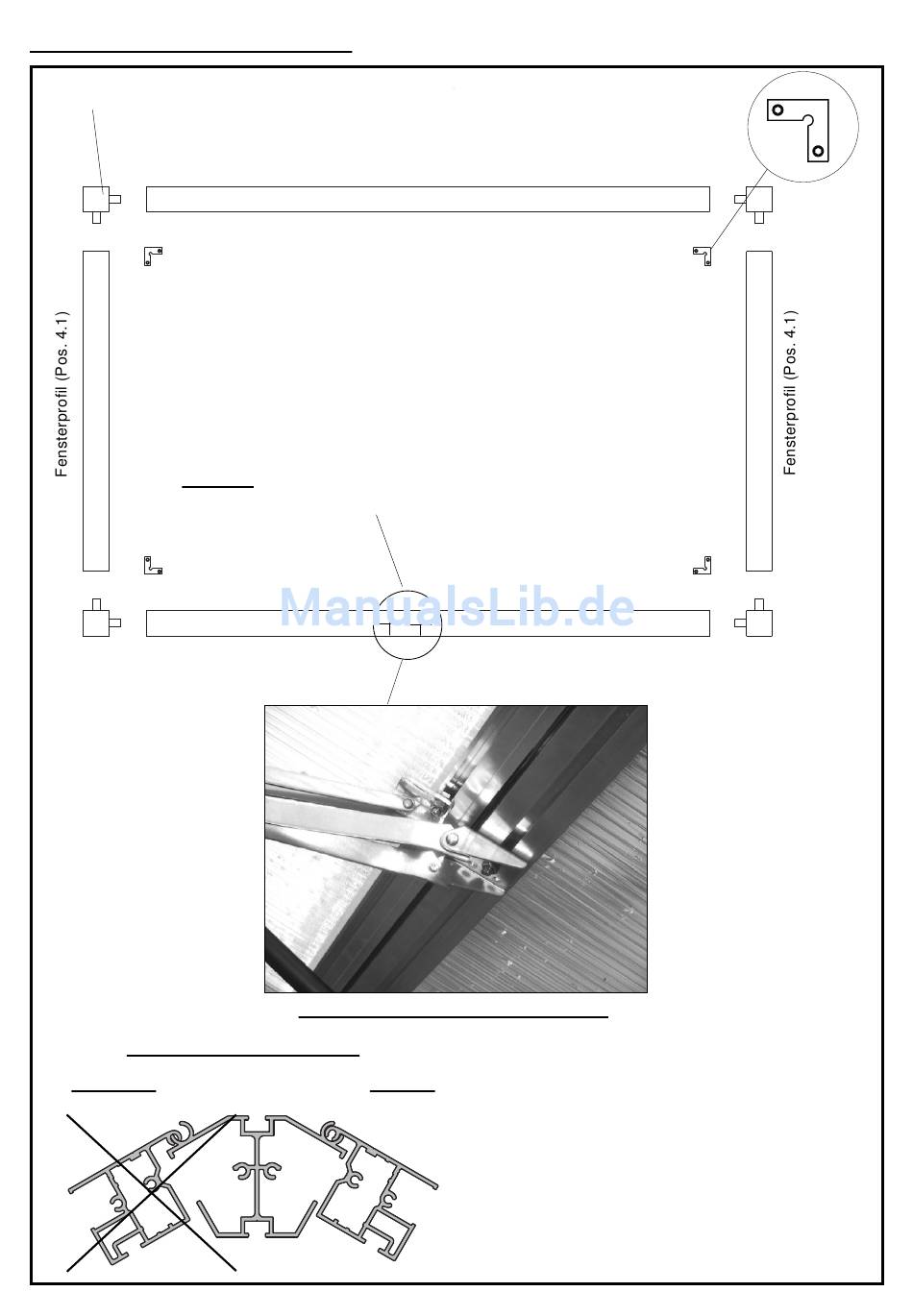

Zusammenbau Dachfenster

Eckverbinder Fenster (V24)
Zuerst drei Profi le verschrauben (mit kleinen Verbindungswin-
keln), Verglasung einsetzen und viertes Profi l befestigen.
Empfehlung!
Es ist sinnvoll, die Scheiben rundum und die Eckverbinder
zu versiegeln; dadurch kann keine Feuchtigkeit eintreten.
Achtung: In das untere Querprofi l 2 Schrauben M6 x 12
(S12) für den Fensteröffner einschieben!
Fensterprofi l (Pos. 4.2)
Einbau Dachfenster
falsch!!!
Fensterprofi l (Pos. 4.2)
(In dieses Profi l keine Sprossendichtung 2 mm einziehen!)
Automatischer Dachfensteröffner
richtig
Dachfenster bitte vom Giebel aus in den First
einführen und an die richtige Position schieben.
Automatischen Fensteröffner montieren.
13
Winkel mit Maden-
schraube (V13)
