KGT Rose II Montageanleitung Seite 23

Montageablauf Traufen und Dach Montageablauf Traufen und Dach
ACHTUNG! Bei Verwendung eines Fundamentrahmens diesen vorab am Bodenprofi l montieren (s. S. 5, 6)

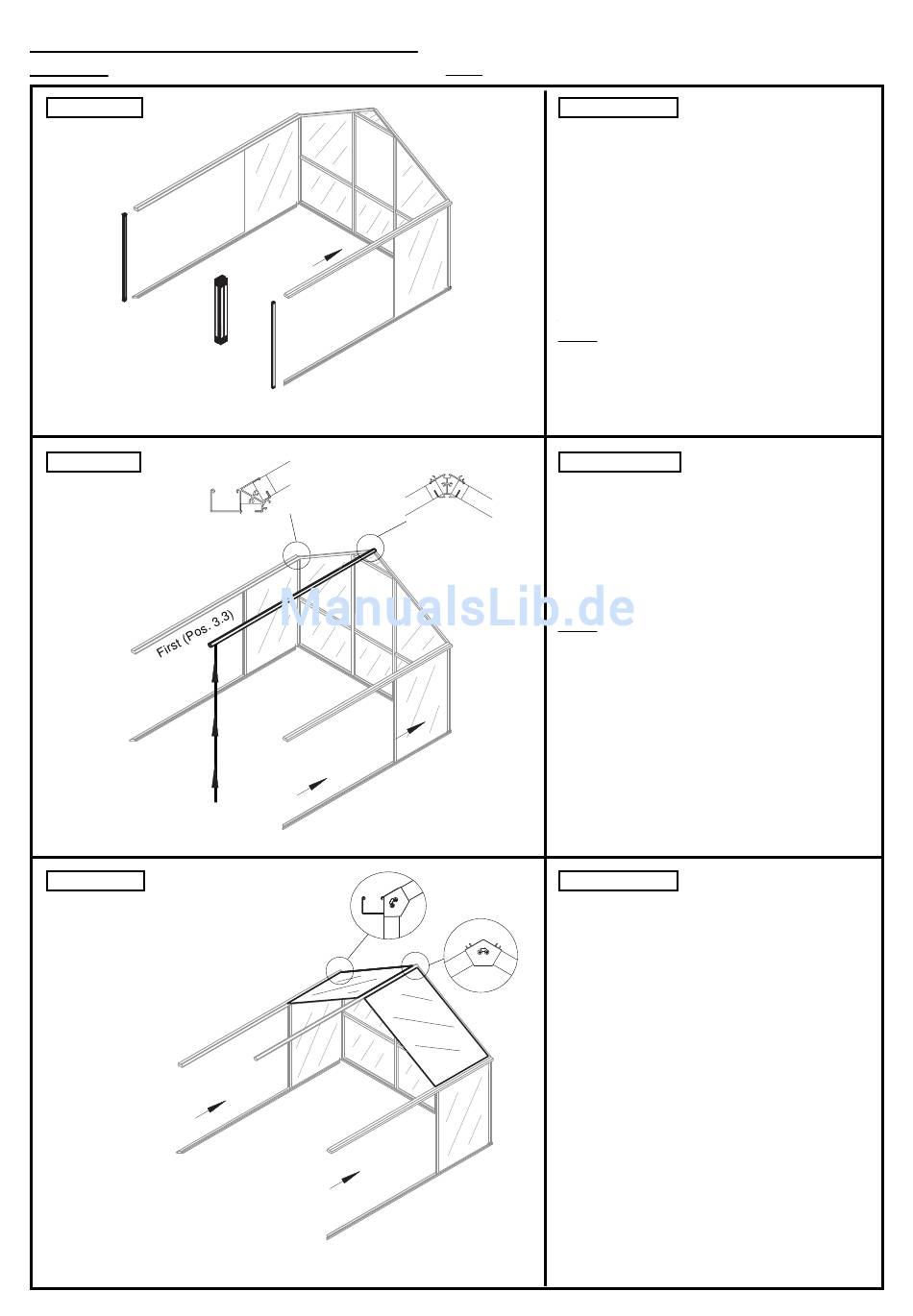

Schritt 11
Seitensprosse (Pos. 2.3)
vergrößert dargestellt!
Schritt 12
Enden abstützen oder
hochhalten lassen.
Schritt 13
First- und Rinnenprofi le
an Giebel und Endblech
(V11) verschrauben
mit Linsenkopfschraube
4,2 x 13 (S9).
Dachverglasung
beidseitig einschieben.
zu Schritt 11:
Die Seitensprosse (Pos. 2.3) oben
in das Rinnenprofi l und unten in
das Bodenprofi l bis zur Verglasung
einschieben. Dort wird die Scheibe
"eingefädelt".
Gegebenenfalls Kunststoffhammer
und Kantholz zu Hilfe nehmen.
Tipp:
Kunststoffgleiter evtl. etwas
einfetten!
zu Schritt 12:
Das Firstprofi l (Pos. 3.3) nun in die
vorhandenen Nuten/Schlitze der
Giebel einführen, so dass das Profi l
vorne bündig ist.
Tipp:
Stützen Sie das Firstprofi l ab oder
lassen Sie es hochhalten!
zu Schritt 13:
Verschrauben Sie nun die Endbleche
(V11) mit den Linsenkopfschrauben
4,2 x 13 (S9).
Legen Sie nun den Sitz des
Dachfensters fest, da ein späteres
Einschieben des Fensters nicht
mehr möglich ist!
Nehmen Sie jetzt die Dachscheibe
und schieben diese in das
Rinnenprofi l und in das Ortgangprofi l.
Anschließend folgt die Dachsprosse.
23
