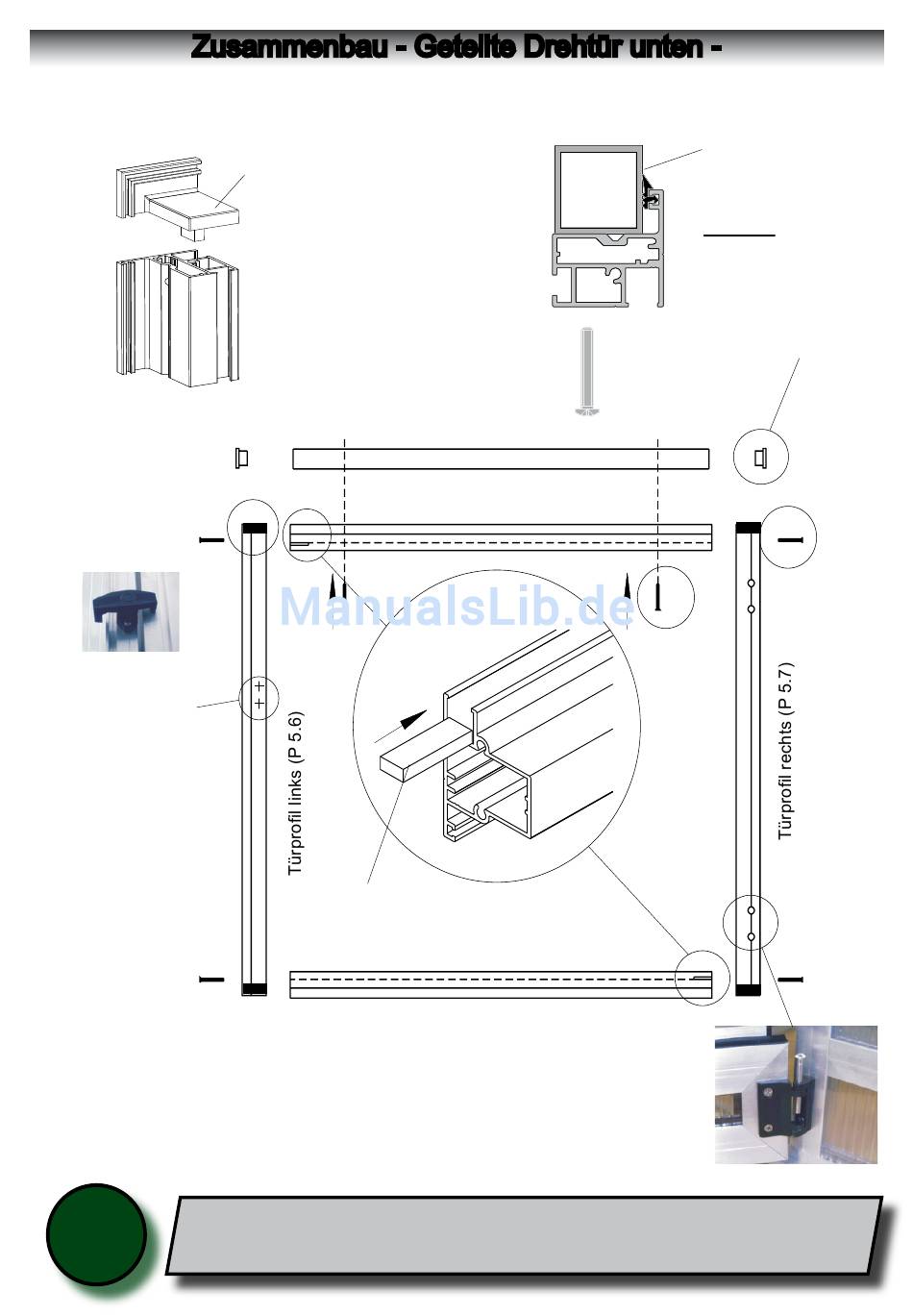

Zusammenbau - Geteilte Drehtür unten -
Ansicht von außen
Legen Sie die Profile nach der Abbildung auf einen ebenen Untergrund (evtl. auf Pappe oder ähnliches).
Vorreiber
(V28) mit Senk-
kopfschraube
3,5 x 22 (S9)
befestigen.
Senkkopfschraube 4,2 x 45
(S7)
!
Die Dichtung ist gebündelt in einem Strang für alle Tü-
ren und Oberlichter; bitte entsprechend zuschneiden.
Eckverbinder Türflügel
(V30/V3)
Vierkantrohr (P5.8)
Türprofil oben (Pos. 5.9)
Verglasungsklotz (V32)
Türprofil unten (P5.3.)
39
Vierkantrohr und Tür-
profil oben mit Linsen-
kopfschraube 3,5 x 38
(S6) verschrauben.
Achtung:
Vorher Dichtung einzie-
hen. (Siehe Skizze!)
QR-Stopfen
(V29)
