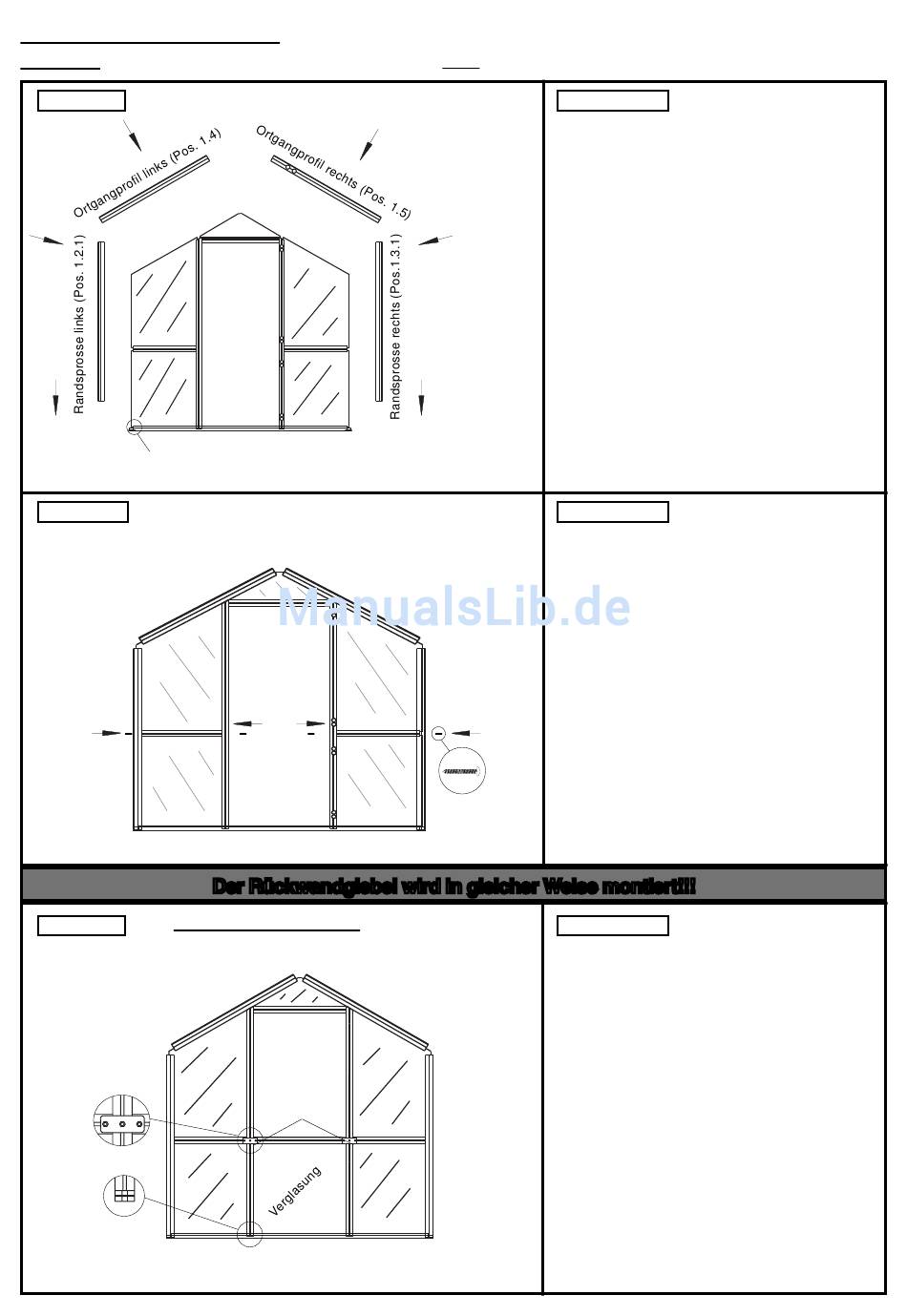

KGT Rose II Montageanleitung Seite 11

Montageablauf Giebel
ACHTUNG! Bei Verwendung eines Fundamentrahmens diesen vorab am Bodenprofi l montieren (s. S. 5, 6)
Schritt 5
Randsprossen auf Eckverbinderzapfen auf ste cken.
Schritt 6:
Ansicht von außen
Nur Rück wand gie bel!
Schritt 7:
Verglasung
Der Rückwandgiebel wird in gleicher Weise montiert!!!
Verbindungs-
platte (V10)
Querriegel
(Pos.1.8)
zu Schritt 5:
Auf den Vierkantzapfen des Eckver-
binders wird die Randsprosse
(Pos. 1.2.1/1.3.1) gesteckt.
Kleine dreieckige Verglasung auf
der Türzarge (Pos. 1.8) positionie-
ren.
Die Randsprosse wird mittels
Verbindungsplatte (V5) mit der
Türzarge verschraubt. An der
Randsprosse benötigen Sie
dafür je 2 Linsenkopfschrauben
4,2 x 13 (S9), an der Türzarge
Sechskantschrauben M6 x 12.
- Siehe auch Schritt 4! -
zu Schritt 6:
Die Querriegel (Pos. 1.9) seitlich
mit den Linsenkopfschrauben
4,8 x 45 (S13) befestigen.
zu Schritt 7:
Schieben Sie vor der Montage des
Querriegels 3 Schrauben M6 x 12
(S12) in die Profi lnut der Querriegel
(Pos. 1.8 und 1.9).
werden für die Verbindungsplatte, eine für
den Winkel benötigt.)
Der Querriegel im Rückwandgiebel
wird auf gleicher Höhe wie die
bereits vorhandenen Querriegel
eingesetzt. Befestigung erfolgt mit
der Verbindungsplatte (V10).
Jetzt folgt die Verglasung
Die verbleibende Öffnung wird
später durch das mitgelieferte
Rückwandfenster geschlossen.
11
Ansicht von innen
(Zwei Schrauben
.
(787 x 728 mm)
